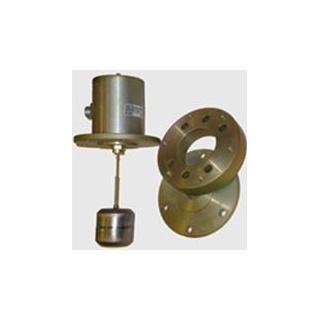

ДУЖ-2П датчик уровня поплавковый

Предназначен для контроля уровня жидких сред с вязкостью не более 2000 с и плотностью от 0,7 · 103 до 1,2 · 103 кг / м3 в резервуарах и емкостях различного оборудования и выдачи сигнала в цепи сигнализации, управления и защиты при достижении контролируемым уровнем заданных максимального и минимального значений.

Датчики соответствуют климатическому исполнению УХЛ 4 по ГОСТ 15150, но для работы при температуре окружающего воздуха от плюс 1 до плюс 60 ° о местоположении С.

По устойчивости к воздействию синусоидальных вибраций датчики относятся к группе V1 по ГОСТ 12997.

Используется для контроля уровня масла в маслованнах двигателей главных циркуляционных насосов ВДА ГЦН взамен датчиков уровня типа УЖИ аналогичного назначения.





Предназначен для контроля уровня жидких сред с вязкостью не более 2000 с и плотностью от 0,7 · 103 до 1,2 · 103 кг / м3 в резервуарах и емкостях различного оборудования и выдачи сигнала в цепи сигнализации, управления и защиты при достижении контролируемым уровнем заданных максимального и минимального значений.

Датчики соответствуют климатическому исполнению УХЛ 4 по ГОСТ 15150, но для работы при температуре окружающего воздуха от плюс 1 до плюс 60 ° о местоположении С.

По устойчивости к воздействию синусоидальных вибраций датчики относятся к группе V1 по ГОСТ 12997.

Используется для контроля уровня масла в маслованнах двигателей главных циркуляционных насосов ВДА ГЦН взамен датчиков уровня типа УЖИ аналогичного назначения.





В зависимости от количества коммутируемых цепей датчики имеют исполнения:

  1. с одной коммутируемой цепью;
  2. с двумя коммутируемыми цепями.

По защищенности от воздействия окружающей среды датчики имеют следующие исполнения:

  1. обыкновенное (О);
  2. защищенное от агрессивной среды (А).

Характеристики

Значения

   Дифференциал срабатывания, выбирается из ряда:

    10; 15; 20; 25; 30; 35; 40; 45; 50 мм

   Нестабильность срабатывания, не более -

   3,0 мм

   Инерционность срабатывания, не более -

   1,0 с

   Диапазон коммутируемого тока:
   - переменного, частотой 50 Гц
   - ПОСТОЯННОГО


   от 5 · 10-6 - до 0,25 А
   от 5 · 10-6 - до 1 А

   Диапазон коммутируемого напряжения, -

   от 5 · 10-2 - до 42,0 В

   Средний полный срок службы, не менее -

   15 лет

   Габаритные размеры, не более -

   Ø 150х360 мм

   Масса, не более -

   3,5 кг

Стандартная комплектация:

  1. Датчик уровня жидкости ДЖУ-2П - 1 шт.
  2. Руководство по эксплуатации - 1 экз.
  3. Паспорт - 1экз.
  4. Комплект монтажных частей - 1 компл.
  5. Комплект инструмента и принадлежностей - 1 компл.

Пример записи датчика с одной коммутируемой цепью, обыкновенного исполнения, максимальным расстоянием между контролируемыми уровнями (далее - дифференциал срабатывания) 20 равным мм при заказе и в другой документации - Датчик уровня жидкости  . ДУЖ-2П-1-О-20 РЮКЯ.407511.001ТУ
Пример # записи датчика с одной коммутируемой цепью, в исполнении, защищенном от агрессивной среды, с дифференциалом срабатывания равным 20 мм при заказе и в другой документации - Датчик уровня жидкости. ДУЖ-2П-1-А-20 РЮКЯ.407511.001ТУ
Пример # ДАТЧИКА с записи Двумя коммутируемыми цепями, обыкновенного исполнения, с дифференциалом срабатывания равным 20 мм при заказе и в другой документации - уровня Жидкости RU : Датчик ДУЖ-2П-2-О-20 РЮКЯ.407511.001ТУ.

Пример записи датчика с двумя коммутируемыми цепями, в исполнении, защищенном от агрессивной среды, с дифференциалом срабатывания равным 20 мм при заказе и в другой документации - уровня Жидкости RU : Датчик ДУЖ-2П-2-А-20 РЮКЯ.407511.001ТУ.

При заказе датчиков для атомных станций в заявке на поставку дополнительно вносят указание «Для АЭС».
