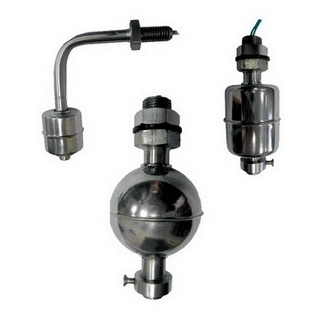

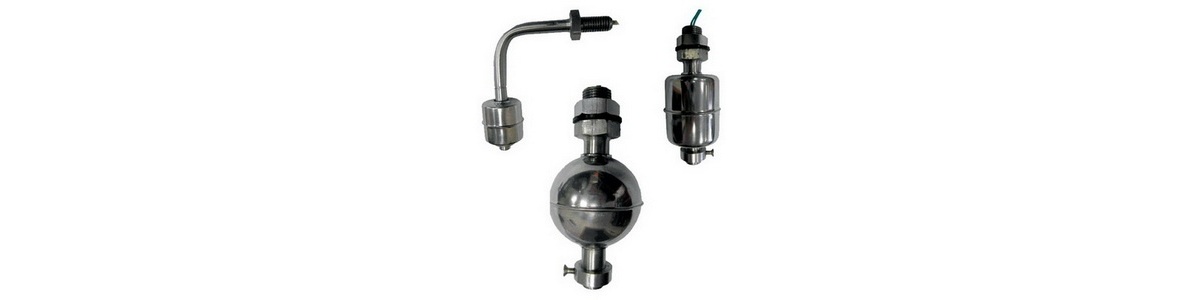

ПДУ датчики поплавковые

Предназначенные для сигнализации уровня жидкостей.

Применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах, так же применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения. Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.



Предназначенные для сигнализации уровня жидкостей.

Применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах, так же применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения. Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.



Существует несколь исполнений датчиков:

1. В зависимости от контролируемой жидкости:

  1. с цилиндрическим поплавком ПДУ-1.1, 2.1 ПДУ-- для контроля уровня невязких жидкостей
  2. с шарообразным поплавком ПДУ-3.1 - для контроля уровня вязких жидкостей

2. В зависимости от количества контролируемых уровней:

  1. одноуровневые - ПДУ1.1. ПДУ2.1, ПДУ3.1
  2. двухуровневые - ПДУ1.2, ПДУ2.2, ПДУ3.2

3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

4. По искрозащите взрывозащищенное исполнение и общепромышленное исполнение.

Датчик состоит из штока и поплавков, свободно перемещающихся по нему. Внутри поплавков находятся магниты, внутри штока - герконы, соединенные с кабельным выводом. Количество поплавков и герконов зависит от исполнения датчика. Принцип действия датчика основан на способности геркона изменять свое состояние (замкнут / разомкнут) под воздействием магнитного поля. Переключение геркона, включенного в электрические цепи сигнальных и пусковых устройств, происходит при совпадении положения поплавка с положением геркона.

Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.



Характеристики

Значения

1.Х-ПДУ

2.Х-ПДУ

3.Х-ПДУ

электрические параметры

Количество сигнализируемых уровней

1 или 2 (в зависимости от исполнения)

Максимальная коммутируемая мощность, Вт

10

30

Максимальный коммутируемый ток, А

0,5

2

Максимальное коммутируемое напряжение, В

180

300

Количество срабатываний при напряжении коммутации постоянного тока 24В и токе 0,25А

1х10 6

Конструктивные параметры

Расположение оси крепежного отверстия датчика в резервуаре

Горизонтальное

вертикальное

Максимальная длина штока до нижнего уровня L, мм

2500

3000

Нормальное состояние контактов датчика:







- Для ПДУ-Х.1, Х.2 ПДУ-;

Нормально разомкнутое;

- Для ПДУ-Х.1.К, Х.2.К-ПДУ

нормально замкнутое

Материал рабочей части датчика

Сталь 12Х18Н10Т или AISI 316L

Степень защиты по ГОСТ 14254

IP68

Длина кабельного вывода, м, не менее

0,2

Искробезопастные параметры - только для взрывозащищенного исполнения

Максимальное входное напряжение U я, В

31,8

Максимальный входной ток I я, мА

88

Максимальная внутренняя емкость C я, мкФ

0,08

Максимальная внутренняя индуктивность L я, мГн

1

Условия эксплуатации

температура окружающей и контролируемой среды, ° С

от минус 40 до +105

температу окружаущей и контролируемой для датчиков во взрывозащищенном исполнении, ° С, не более

Класс Температурный т4 - 105

Температурный класс Т5 - 95

Температурный класс Т6 - 80

давление контролируемой среды не более, МПа

1,5

4

плотность контролируемой среды не менее, г / см3

0,65

Для подключения к АСУ ТП датчики ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Стандартная комплектация:

  1. датчик ПДУ
  2. Паспорт

Изготовитель оставляет за собой право внесения дополнений в комплектность изделия. Полная комплектность указывается в паспорте на датчик.

Исполнениям датчиков соответствует следующие условные обозначения:

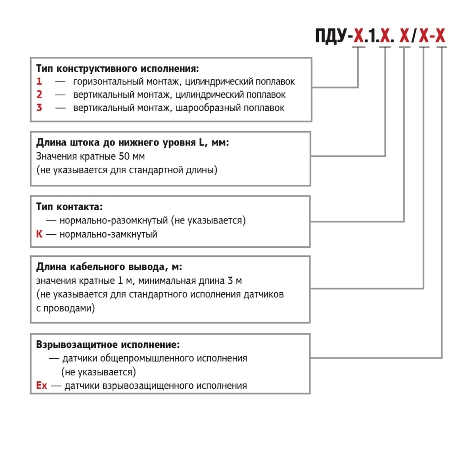

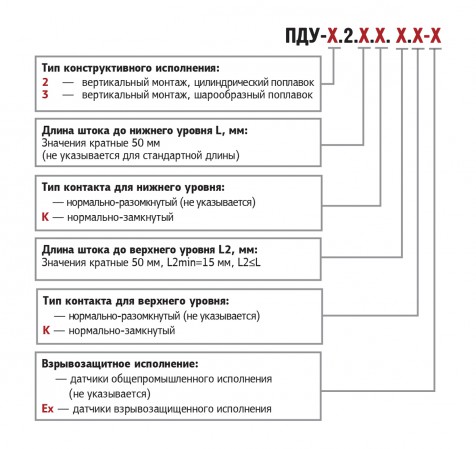

Примеры обозначения датчика при его заказе: 2.1.1000 ПДУ-/ 3-Ex

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально разомкнутым тип контакта и кабельный вывод длиной 3 м.

При заказе модификации с удлиненным штоком кратность длины - 50 мм.
