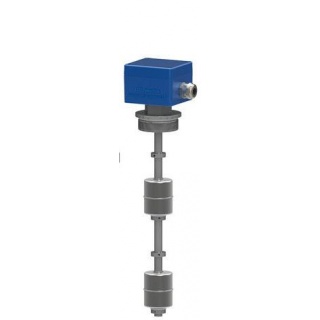

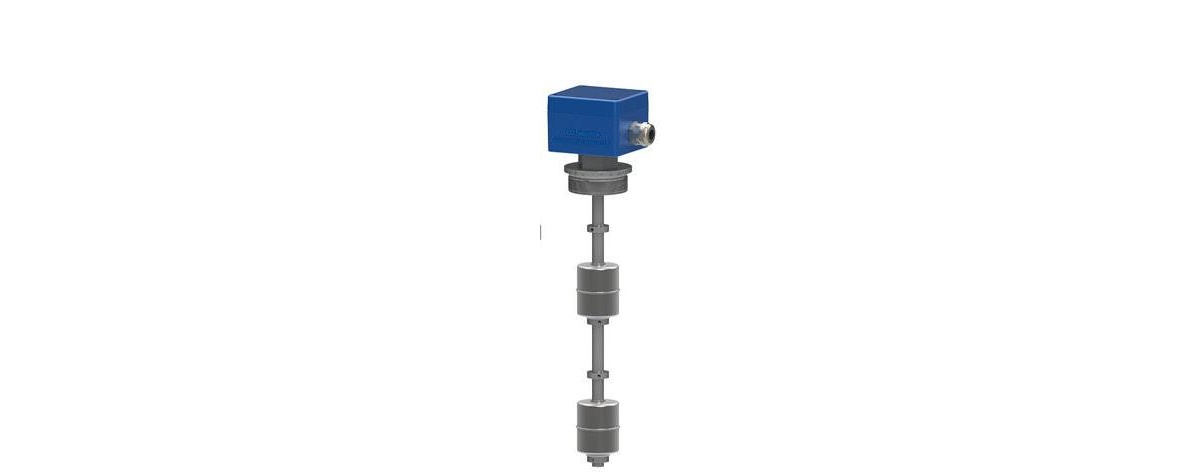

LLS-F-T сигнализатор уровня поплавковый
Предназначен для контроля 6 точек уровня жидких сред посредством коммутации электроцепей управляющих устройств.
Простая и надежная контрукция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания.
Большой выбор различных исполнений: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных и гигиенических исполнениях. Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.
Состоит из направляющей трубки со стопорными элементами, поплавка, монтажного элемента (фланец, резьбовой штуцер и т.д.) и клеммной коробки / соединительного кабеля / кабельного разъема.
Внутри направляющей трубки сигнализатора уровня находятся геркон (ы). Геркон - это электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. Контакты геркона замыкаются под воздействием магнитного поля поплавка. Поплавок перемещается по направляющей трубке от точки к точке и переключает контакты. Каждый поплавок контролирует две точки сигнализации.Данный принцип работы позволяет бесконтактно управлять контактами геркона (коммутировать электрическую цепь). Функция электрического контакта зависит от повышения уровня жидкости: если контакт S (н.о.) - нормально открыт, то при повышении уровня произойдет его переключение и он замкнется.
Устанавливается сверху на контролируемый резервуар. Возможно контролировать до 6 точек на одном сигнализаторе. Простая и надежная конструкция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания. Большой выбор различных исполнений: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных и гигиенических исполнениях. Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.
Характеристики |
Значения |
|
---|---|---|
Температура измеряемой среды |
От -60 до +150 ° C (NT) От -196 до +150 ° C (LT) От -60 до +250 ° C (HT) |
|
Температура окружающей среды |
от -60 ° C до +85 ° C |
|
Плотность измеряемой среды |
≥330 кг / м3 |
|
Номинальное давление |
от -1 до 200 бар |
|
Материал зонда и присоединительных элементов |
V, L, S, Т, М, Н, Х |
|
Направляющая трубка, диаметр |
12, 14,18 мм |
|
монтажная длина |
До 6000 мм |
|
Присоединение к процессу |
Фланцы: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5; |
|
Класс защиты, IP: |
66-68 |
|
Взрывозащита: |
ExiaIICT6 ... T1 Ga 1EX d IIC T6 ... T1 Gb |
|
тип контакта |
Нагрузочная способность / максимальное кол-во точек контроля |
|
ТАК |
AC: 250 В, 100 В * А, 1 А |
6 шт. |
DC: 250 В, 100 Вт, 1 А |
||
U |
AC: 250 В, 60 В * А, 1 А |
4 шт. |
DC: 250 В, 60 Вт, 1 А |
||
/ NR |
DC: ≤ 8,2 В, 8 мА |
|
Ex я |
Подключение только к искробезопасному контуру: ≤ 30 В, ≤ 100мА |
