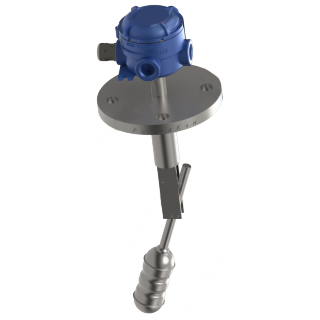

LLS-F-S горизонтальный поплавковый сигнализатор уровня
Предназначен для управления уровнем жидких сред посредством коммутации электроцепей управляющих устройств.
Принцип действия: внутри сигнализатора уровня находятся герконы. Геркон - это электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. Контакты геркона замыкаются под воздействием магнитного поля поплавка. Поплавок перемещается вместе с коромыслом. Данный принцип работы позволяет бесконтактно управлять контактами геркона.
Устанавливается сбоку на патрубок или стенку контролируемого резервуара. Направляющая трубка служит для вывода поплавка за пределы патрубка. Простая и надежная конструкция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания. Большой выбор различных исполнений: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных исполнениях. Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.
Характеристики |
Значения |
|
---|---|---|
Температура измеряемой среды |
От -60 до +150 ° C (NT) От -196 до +150 ° C (LT) От -60 до +250 ° C (HT) |
|
Температура окружающей среды |
от -60 ° C до +85 ° C | |
Плотность измеряемой среды |
≥330 кг / м3 |
|
Номинальное давление |
от -1 до 160 бар |
|
Материал зонда и присоединительных элементов |
V, L, S, Т, М, Н, Х |
|
Диаметр направляющей трубы |
Стандартно 33,7 мм |
|
монтажная длина |
Стандартно до 1000 мм |
|
Присоединение к процессу |
Фланцы: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5; Резьбы: метрическия (М), цилиндрическая (G) |
|
Класс защиты, IP: |
66-68 |
|
Взрывозащита: |
Общепромышленное |
|
тип контакта |
Нагрузочная способность / максимальное кол-во точек контроля | |
ТАК |
AC: 250 В, 100 В * А, 1 А |
1 шт. |
DC: 250 В, 100 Вт, 1 А |
||
U |
AC: 250 В, 60 В * А, 1 А |
1 шт. |
DC: 250 В, 60 Вт, 1 А |
||
/ NR |
DC: ≤ 8,2 В, 8 мА |
|
Ex я |
Подключение только к искробезопасному контуру: ≤ 30 В, ≤ 100мА |
