ПМП-022 датчик уровня поплавковый

Предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).



Предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).

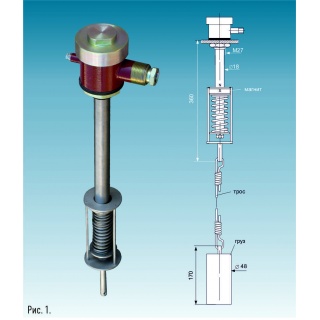

Датчик ПМП-022 состоит из корпуса с крышкой и направляющей трубы, на которой находятся подвижный магнит и пружина. Пружина соединена тросом (проволока Ø2, сталь 12Х18Н10Т) с металлическим грузом. В направляющей находится геркон. Подвешенный на тросе груз, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон.

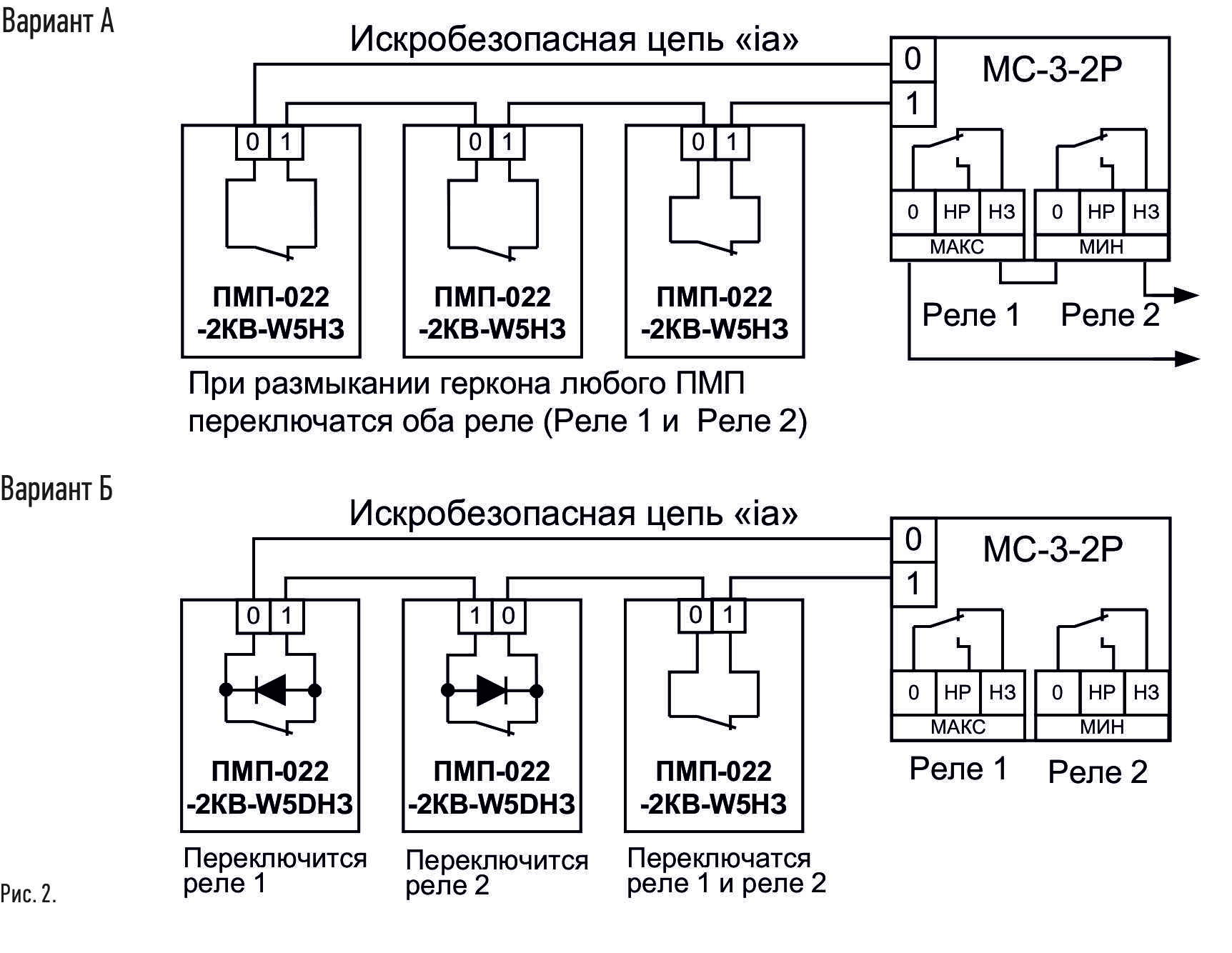

Находящийся на поверхности жидкости понтон, при достижении верхнего контролируемого уровня, поднимает груз – пружина, разжимаясь, подводит магнит к геркону, вызывая его переключение. Уровень срабатывания устанавливается длиной троса. Для удовлетворения требований по дублированию элементов системы предусматривается соединение датчиков одним кабелем (рис. 2) с использованием сигнализатора МС-3-2Р-... (в данной системе предусмотрено отключение перекачивающего насоса при обрыве кабеля). Если существует вероятность застревания понтона в резервуаре, то дополнительно (или вместо одного из датчиков) устанавливается датчик уровня ПМП-152/052 с выходом W5DНЗ или W5НЗ.

Схемы соединений

Схемы соединений

Технические параметры

Параметр

Значение параметра преобразователя

1

Число контролируемых уровней

1

2

Верхний неконтролируемый уровень, м

0,8

3

Погрешности установки величины контрольного уровня, мм

±5

4

Типы выходных контактов

W5, W5D, W30, АС24, АС220, DC24.

5

Нормальное состояние контактов

НЗ, HP, П

6

Температура окружающей среды, °С

от минус 50 до 60

7

Степень защиты от влаги и пыли по ГОСТ 14254-96

IP66

8

Климатическое исполнение по ГОСТ 15150-89

УХЛ1* (в диапазоне температур от минус 50 до 60°С)

9

Маркировка взрывозащиты

Ga/Gb Ex d IIВ ТЗ или 0ExiaIIBT6*

10

Масса, ориентировочно, кг

2

11

Средний срок службы, лет

15

*с выходом W5DНЗ и W5НЗ при использовании совместно с сигнализатора МС-3-2Р.

ПМП-022-А-Б-В-ГД-Е

Наименование

Варианты

Код

А





Количество и тип кабельных вводов

(в соответствии с разделом каталога «Кабельные вводы»)

Один кабельный ввод D12

-1)

Два кабельных ввода D12

2KB

Один кабельный ввод D18

D18

Б





Код комплекта монтажных частей кабельного ввода D12 (в соответствии с разделом каталога «Кабельные вводы»)

D12 без комплекта монтажных частей

-



D12 с комплектом монтажных частей

в соответствии с разделом «Кабельные вводы»



УКМ10

УКМ12

УКБК15

УК16

В

Тип устройства крепления

В соответствии разделом «Типы крепления датчиков, уровнемеров»

Г











Нагрузочные характеристики выходных контактов (в соответствии с разделом каталога «Параметры контрольных уровней»)



Контакты геркона

W5

Контакт геркона, шунтированный диодом

W5D2)

Контакт геркона

W30

Открытый коллектор транзистора

DC24

Семисторный выход

АС2Д

Семисторный выход

АС220

Д





Нормальное состояние контактов  (в соответствии

с разделом каталога «Параметры контрольных уровней»)



Нормально разомкнутый контакт

HP

Нормально замкнутое контакт

НЗ

Переключающие контакты

П

Е

Длина троса

Длина троса указывается в метрах

Примечания.

1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Контакты геркона, шунтированные диодом, могут быть только НЗ - W5DНЗ.

Версия для печати скачать
