ПМП-052/152 датчик уровня поплавковый

Предназначен для контроля от 1 до 4 уровней заполнения резервуара посредством переключения “сухих” контактов реле при достижении заданных значений уровня жидкости.

Применяются в технологических системах и агрегатах для: автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других целей.

Предназначен для контроля от 1 до 4 уровней заполнения резервуара посредством переключения “сухих” контактов реле при достижении заданных значений уровня жидкости.

Применяются в технологических системах и агрегатах для: автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других целей.

ПМП состоит из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки (от 1 до 4 шт.), ход которых ограничен стопорами (рис. 2).

Принцип действия ПМП основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, т.к. ход поплавка ограничен стопором. Для повышения нагрузочной способности, а также для коммутации емкостных и индуктивных нагрузок, как вариант исполнения, ПМП могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220).

Преобразователь ПМП-152 может быть оснащен дискретным выходом типа NAMUR и имеет возможность регулирования (подстройки) величин контрольных уровней, изменения нормального состояния выходов и направления срабатывания. Выходные модули не требуют отдельного питания.



Варианты исполнения

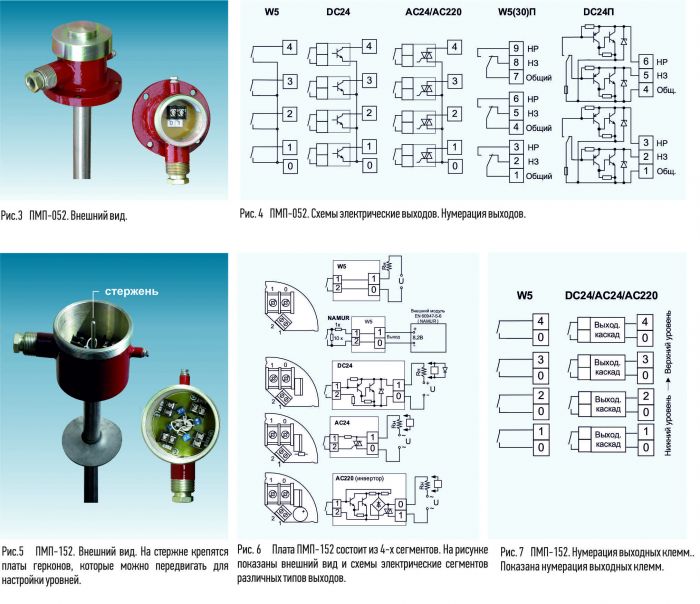

Схемы

Характеристики

ПМП-052

ПМП-152

Длина направляющей, мм

до 6000

Количество контролируемых уровней

от 1 до 4

Возможность регулирования уровней

нет

есть

Погрешность установки величины контрольного уровня, мм

±2

Нагрузочные параметры выходов

W5, W5D, W30, АС24, АС220, DC24, W5DH3

W5, W5D, АС24, АС220, DC24, NAMUR, W5DH3

Нормальное состояние выходов

HP, НЗ, П (только для W.., DC24, АС220)

HP, НЗ

Схема соединения

Общ. провод / Разд. цепи

Разд. цепи

Давление контролируемой среды, МПа, не более

2,5

Температура окружающей среды, °С

от минус 50 до плюс 60

Температура контролируемой среды, °С

от минус 50 до плюс 60 (до плюс 150 - по согласованию с изготовителем)

Степень защиты от влаги и пыли по ГОСТ-14254-96

IP66

Маркировка взрывозащиты

Ga/Gb Ex d IIВ ТЗ

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

15



Бланк опросного листа для заказа ПМП-052, ПМП-15



ПМП-052- А - Б - В - Г - Д - Е - Ж - И - К - Л - М - Н
ПМП-152- А - В - Г - Д - Ж - И - К - Л - М - Н



  Наименование Варианты Код
А Исполнение элементов корпуса cталь 09Г2С с покрытием 1)
малый корпус сталь 09Г2С с покрытием М 2)
сталь 12Х18Н10Т НЖ
Б Материал направляющей, контактирующий со средой сталь 12Х18Н10Т
фторопласт, ПВДФ Ф
В Количество и тип кабельных вводов
(в соответствии с разделом «Кабельные вводы»)
1 шт. D12
2 шт. D12 2КВ
1 шт. D188) 1D18 8)
2 шт. D188) 2D18 8)
Г Наличие устройств крепления защитных оболочек
(в соответствии с разделом «Кабельные вводы»)
отсутствуют
только для кабельного ввода D12 УКМ10
УКМ12
УКБК15
УК16
Д Тип устройства крепления в соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию - М27
Е Положение на резервуаре крепление на верхней поверхности резервуара
крепление на нижней поверхности резервуара INV
Ж Исполнение со втулкой ВТ60 без втулки
со втулкой ВТ60
И Нагрузочные характеристики выходных контактов контакты геркона (по умолчанию) W5
контакт геркона, шунтированный диодом W5D 3)
контакты геркона W30 4)
открытый коллектор транзистора DC24
симисторный выход АС24
симисторный выход АС220
дискретный выход NAMUR NAMUR5) 5)
К Нормальное состояние контактов нормально разомкнутый контакт (по умолчанию) НР
нормально замкнутый контакт НЗ
Переключающие контакты П 4)
Л Направление срабатывания и величина контрольного уровня 8) аварийный (ниже нижнего аварийного) уровень А... 7)
нижний аварийный уровень НА... 7)
нижний уровень Н... 7)
верхний уровень В... 7)
верхний аварийный уровень ВА... 7)
аварийный (выше верхнего аварийного) уровень А... 7)
М Исполнение для сред с температурой более 60 °С для температуры среды менее 60 °С
для температуры среды более 60 °С ht...
Н Тип поплавков в соответствии с разделом «Поплавки датчиков уровня, уровнемеров». По умолчанию - D48x50xd21

Примечания.

1) Прочерк в столбце «Код» означает отсутствие обозначения.

2) Только для ПМП-052.

3) Контакты геркона, шунтированные диодом, могут быть только НЗ -W5DНЗ.

4) Только для ПМП-052. Переключающие контакты с характеристикой W5,W30, DC24, АС220.

5) Только для ПМП-152, может быть НР или НЗ.

6) Указывается для каждого контрольного уровня через «-». Для ПМП-152 вместо величины контрольных уровней можно указать длину направляющей ПМП - Lнххх или Lххх, если ht=0 (xxx – длина в мм), а перед параметром И – число выходов данного типа. При этом настройку уровней потребитель выполняет самостоятельно.

7) Вместо «...» указывается величина в мм, равная расстоянию от уровня жидкости, при котором должно происходить срабатывание контактов, до поверхности крепежного элемента датчика (плоскости фланца при фланцевом креплении или нижней плоскости корпуса датчика при креплении резьбовым штуцером).

8) Не применяется для корпуса «М»
