ПМП-053 датчик уровня поплавковый
Предназначен для контроля до 2-х уровней заполнения резервуара посредством переключения “сухих” контактов при достижении заданного значения уровня жидкости.
Датчик уровня предназначен для установки на боковой стенке резервуара и может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других применений.
Тип выходов - «Сухой контакт».

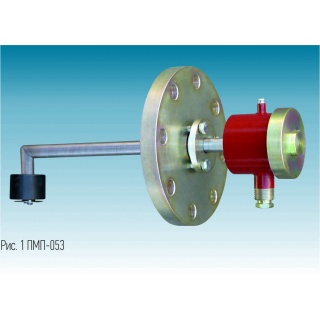

ПМП (см. рисунок 1) состоят из изогнутой или сваренной из двух отрезков трубы Г-образной направляющей (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находится один свободно перемещаемый поплавок, ход которого ограничен стопорами. ПМП крепится к боковой стенке резервуара посредством фланца. В корпусе находится плата с винтовыми клеммными зажимами, которые соединены с герконами (магниточувствительными контактами), находящимися в направляющей. Для повышения нагрузочной способности ПМП, как вариант исполнения, могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220). Модули не требуют отдельного питания.
Принцип действия ПМП основан на применении герконов расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок.
Существует четыре варианта исполнения датчика:

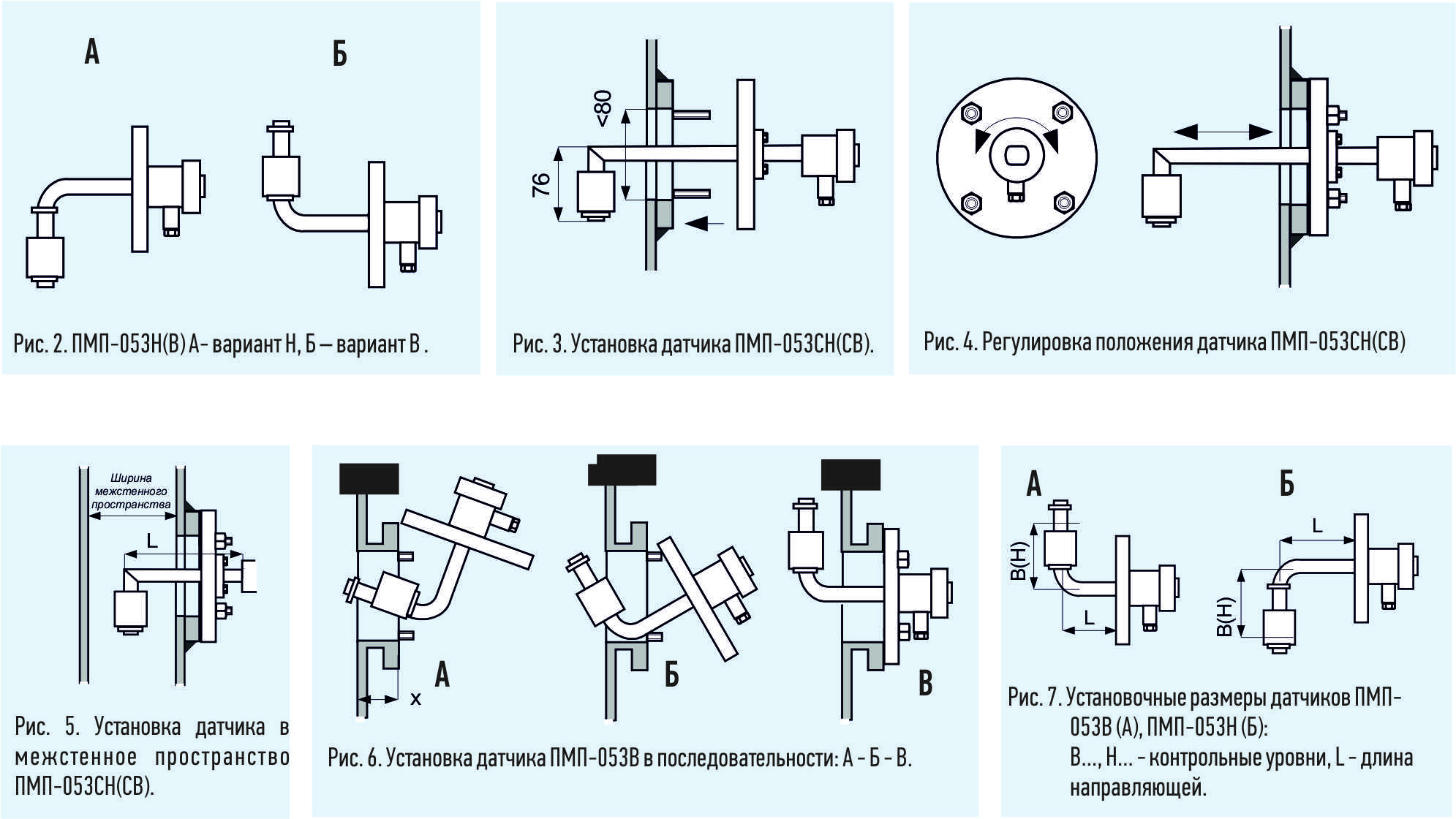

- ПМП-053Н – направляющая выполнена в виде изогнутой трубы (см. рисунок 2А), направленной в одну сторону с кабельным вводом;
- ПМП-053В – направляющая выполнена в виде изогнутой трубы (см. рисунок 2Б), направленной в противоположную сторону с кабельным вводом;
- ПМП-053СН – направляющая сварена из двух отрезков трубы (см. рисунок 1), направлена в одну сторону с кабельным вводом;
- ПМП-053СВ – направляющая сварена из двух отрезков трубы, направлена в противоположную сторону с кабельным вводом (для варианта с нерегулируемым фланцем).
Варианты СН и СВ имеют следующие особенности:
- Небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм (см. рисунок. 3).
- Применение регулируемого фланца (по умолчанию “2-80-25” по ГОСТ 12815-80) позволяет перемещать и вращать в нем направляющую (см. рисунок 4). Это упрощает требования к положению отверстий в ответном фланце на резервуаре (поплавок должен находиться в строго вертикальном положении) и позволяет точно установить поплавок датчика вертикально или посередине межстенного пространства (см. рисунок 5).
Варианты ПМП-053Н и ПМП-053В имеют следующие особенности:
- Фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим ответный фланец должен быть точно сориентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально.
- Монтаж датчика (см. рисунок 6) ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В (см. рисунок 7) и внутренним диаметром фланца (патрубка).
Технические параметры
№ |
Параметр |
Значение параметра преобразователя |
|
ПМП-053Н(В) |
ПМП-053СН(СВ) |
||
1 |
Длина направляющей (горизонтальная часть), мм: |
До 1000 |
|
2 |
Количество контролируемых уровней |
От 1 до 2 |
1 |
3 |
Погрешность установки величины контрольного уровня, мм |
±2 |
|
4 |
Нагрузочные параметры выходов |
W5, W30, АС24, АС220, DC24, W5DH3. |
|
5 |
Нормальное состояние выходов |
HP, НЗ,П (только для W5,W30 и Dc24) |
|
6 |
Схема соединения |
Общ. провод/ Разд. цепи |
|
7 |
Давление контролируемой среды, не более, МПа |
2,5 |
|
8 |
Температура окружающей среды, °С |
от минус 50 до 60 |
|
9 |
Температура контролируемой среды, °С |
от минус 50 до 60* |
|
10 |
Степень защиты от влаги и пыли по ГОСТ 14254-96 |
IP66 |
|
11 |
Маркировка взрывозащиты |
Ga/Gb Ex d IIВ ТЗ |
|
12 |
Масса, ориентировочно, кг |
Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг |
|
13 |
Средний срок службы, лет |
15 |
*- По согласованию с изготовителем температура контролируемой среды может достигать 150 °С
ПМП-053Н-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053В-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053СН-А-Б-В-Г-ДИ-Ж-И-К
ПМП-053СВ-А-Б-В-Г-ДИ-Ж-И-К
№ |
Наименование |
Варианты |
Код |
---|---|---|---|
A
|
Исполнение элементов корпуса |
Сталь 09Г2С с покрытием |
-1) |
Сталь 12Х18Н10Т |
НЖ |
||
Б |
Количество и тип кабельных вводов (в соответствии с разделом каталога «Кабельные вводы») |
1 шт. D12 |
- |
2 шт. D12 |
2KB |
||
1 шт. D18 |
1D18 |
||
2 шт. D18 |
2D18 |
||
В
|
Наличие устройств крепления защитных оболочек (в соответствии с разделом каталога «Кабельные вводы») |
Отсутствуют |
- |
Только для кабельного ввода D12
|
УКМ10 |
||
УКМ12 |
|||
УКБК15 |
|||
УК16 |
|||
Г |
Тип устройства крепления |
В соответствии разделом «Типы крепления датчиков, уровнемеров». По умолчанию - фланец 2-100-25 |
|
Д |
Нагрузочные характеристики выходных контактов |
Контакты геркона (по умолчанию) |
W5 |
Контакт геркона, шунтированный диодом |
W5D2) |
||
Контакты геркона |
W30 |
||
Открытый коллектор транзистора |
DC24 |
||
Семисторный выход |
АС24 |
||
Семисторный выход |
АС220 |
||
И
|
Нормальное состояние контактов |
Нормально разомкнутый контакт (по умолчанию) |
HP |
Нормально замкнутый контакт |
HЗ |
||
Переключающие контакты |
П3) |
||
Ж |
Параметры направляющей (только для ПМП-053Н(В)) |
-L...-H(B)...,4) где: - L - длина горизонтальной части направляющей (минимум -160); - Н(В) - длина вертикальной части направляющей; (минимум -105) - ht - возвышение над резервуаром для охлаждения корпуса; |
|
И |
Исполнение для сред с температурой более 60 °С |
Для температуры среды менее 60 °С |
- |
Для температуры среды более 60 °С |
ht...4) |
||
К |
Тип поплавков |
В соответствии с разделом «Поплавки датчиков уровня, уровнемеров». По умолчанию – D48x50xd21 |
Примечания
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Контакты геркона, шунтированные диодом, могут быть только НЗ -W5DНЗ;
3) Переключающие контакты с характеристикой W5,W30, DC24;
4) Вместо «…» указывается величина в мм.
