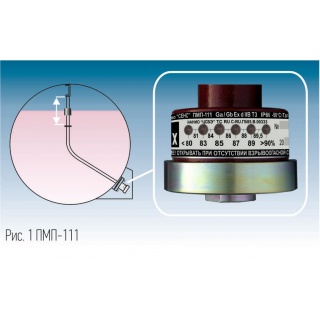

ПМП-111 датчик уровня поплавковый

Предназначены для индикации относительного заполнения резервуарав диапазоне 80...90% от полного обьема, посредством встроенной в корпус датчиков светодиодной шкалы.

ПМП-111 - устанавливаются на боковую стенку контейнеров-цистерн для перевозки СУГ.

Применяются для контроля переполнения резервуара. Применение на транспортных резервуарах.

Питание от встроенного элемента. Светодиодная шкала.

Предназначены для индикации относительного заполнения резервуарав диапазоне 80...90% от полного обьема, посредством встроенной в корпус датчиков светодиодной шкалы.

ПМП-111 - устанавливаются на боковую стенку контейнеров-цистерн для перевозки СУГ.

Применяются для контроля переполнения резервуара. Применение на транспортных резервуарах.

Питание от встроенного элемента. Светодиодная шкала.

Устройство, принцип работы

Поплавок с магнитом перемещается по направляющей и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора. Питание датчиков осуществляется от литиевого элемента, который находится во внутреннем отсеке корпуса под съемной резьбовой крышкой. Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы, после чего он может быть заменен.

Технические параметры

Характеристики

Значения

ПМП-111

1



Длина направляющей, мм:

Основной вариант

-

Транспортный вариант:

-

2

Количество контролируемых уровней

11

3

Погрешность срабатывания, %

± 0,5 от полного объема

4

Погрешность установки контрольного уровня, мм

-

5

Номинальное напряжение питания

3

6

Источник питания

литиевый элемент (батарея) типа CR123

7

Период замены элемента питания, лет

3

8

Давление контролируемой среды, не более, МПа

2,5

9

Температура окружающей среды, оС

от минус 50 до 60

10

Температура контролируемой среды, °С

от минус 50 до 801)

11

Плотность жидкой фазы, кг/л

0,5 ...0,6

12

Степень защиты от влаги и пыли по ГОСТ-14254-96

IP66

13

Маркировка взрывозащиты

Ga/Gb Ex d IIВ ТЗ

14

Климатическое исполнение по ГОСТ 15150

УХЛ1*, М

15

Масса, ориентировочно, кг

Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг

16

Средний срок службы, лет

15

1)  По согласованию с изготовителем температура контролируемой среды может достигать 130 оС.

ПМП-116-А-Б-В-Г-Д-Е-Ж

Наименование

Варианты

А

Исполнение элементов корпуса

Сталь 09Г2С с покрытием

Сталь 12Х18Н10Т

Б

Материал направляющей, контактирующий со средой

Сталь 12Х18Н10Т

Фторопласт, ПВДФ

В

Тип устройства крепления

В соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию - М27

Г

Исполнение с втулкой ВТ60

Без втулки

Со втулкой

Д

Параметры направляющей

-H...-hr...-ht...,2)

где:

-    Н - высота (или D - диаметр) резервуара;

-    hr - высота горловины резервуара;

-    ht - возвышение над резервуаром для охлаждения корпуса;



Е





Тип поплавков (в соответствии с разделом «Поплавки датчиков уровня, уровнемеров»)





Вспененный эбонит (по умолчанию)

Вспененный эбонит

ПВДФ

Сталь 12Х18Н10Т

Ж







Вид шкалы

Линейная шкала с диапазоном 5-90% от H(D)

Линейная шкала с диапазоном min - max,

Линейная шкала с диапазоном 10-87% от H(D)

Заказная шкала (с приложенным эскизом)

Примечания

1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Вместо «…» указывается величина в мм, если параметр равен 0, то он не присутствует в обозначении.
3) Вместо «…» указывается величина в мм от устройства крепления.
