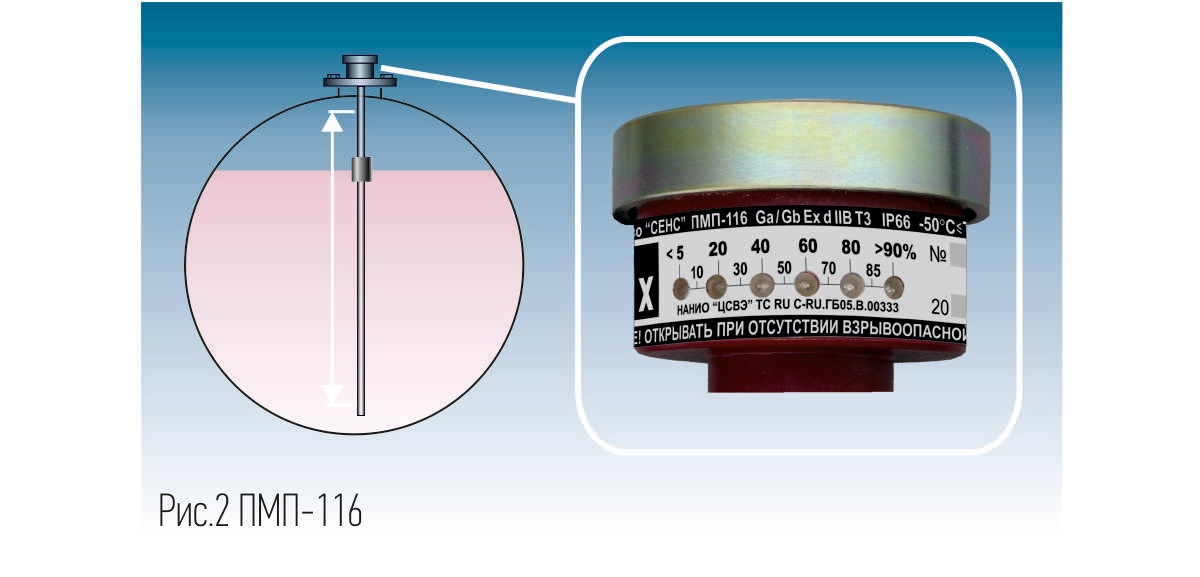

ПМП-116 датчик уровня поплавковый

Предназначен для индикации относительного заполнения резервуара посредством встроенной в корпус датчиков светодиодной шкалы.

ПМП-116 - крепятся на верхнюю стенку резервуара и отображают заполнение по всей высоте резервуара в диапазоне 5…95% интервалом 10% от объема.

Могут применяться для различных резервуаров, в том числе транспортных.

Предназначен для индикации относительного заполнения резервуара посредством встроенной в корпус датчиков светодиодной шкалы.

ПМП-116 - крепятся на верхнюю стенку резервуара и отображают заполнение по всей высоте резервуара в диапазоне 5…95% интервалом 10% от объема.

Могут применяться для различных резервуаров, в том числе транспортных.

Устройство, принцип работы

Поплавок с магнитом перемещается по направляющей и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора. Питание датчиков осуществляется от литиевого элемента, который находится во внутреннем отсеке корпуса под съемной резьбовой крышкой. Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы, после чего он может быть заменен.

Технические параметры

Параметр

Значение параметра преобразователя

1



Длина направляющей, мм:

Основной вариант

6000

Транспортный вариант:

2000

2

Количество контролируемых уровней

11

3

Погрешность срабатывания, %

-

4

Погрешность установки контрольного уровня, мм

±2

5

Номинальное напряжение питания

3

6

Источник питания

литиевый элемент (батарея) типа CR123

7

Период замены элемента питания, лет

3

8

Давление контролируемой среды, не более, МПа

2,5

9

Температура окружающей среды, оС

от минус 50 до 60

10

Температура контролируемой среды, °С

от минус 50 до 801)

11

Плотность жидкой фазы, кг/л

Не менее 0,5

12

Степень защиты от влаги и пыли по ГОСТ-14254-96

IP66

13

Маркировка взрывозащиты

Ga/Gb Ex d IIВ ТЗ

14

Климатическое исполнение по ГОСТ 15150

УХЛ1*, М

15

Масса, ориентировочно, кг

Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг

16

Средний срок службы, лет

15

1)  По согласованию с изготовителем температура контролируемой среды может достигать 1300 С.

ПМП-116-А-Б-В-Г-Д-Е-Ж

Наименование

Варианты

Код

А

Исполнение элементов корпуса

Сталь 09Г2С с покрытием

-1)

Сталь 12Х18Н10Т

НЖ

Б

Материал направляющей, контактирующий со средой

Сталь 12Х18Н10Т

-

Фторопласт, ПВДФ

Ф

В

Тип устройства крепления

В соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию - М27

Г

Исполнение с втулкой ВТ60

Без втулки

-

Со втулкой

ВТ60

Д

Параметры направляющей

-H...-hr...-ht...,2)

где:

-    Н - высота (или D - диаметр) резервуара;

-    hr - высота горловины резервуара;

-    ht - возвышение над резервуаром для охлаждения корпуса;



Е





Тип поплавков (в соответствии с разделом «Поплавки датчиков уровня, уровнемеров»)





Вспененный эбонит (по умолчанию)

D48x50xd21

Вспененный эбонит

D48x50xd25

ПВДФ

D48x80xd22-PVDF

Сталь 12Х18Н10Т

D78x74xd22, НЖ

Ж







Вид шкалы

Линейная шкала с диапазоном 5-90% от H(D)

(5-90)%

Линейная шкала с диапазоном min - max,

(min...-max...3)

Линейная шкала с диапазоном 10-87% от H(D)

(10-87)%

Заказная шкала (с приложенным эскизом)

шкала заказная

Примечания

1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Вместо «…» указывается величина в мм, если параметр равен 0, то он не присутствует в обозначении.
3) Вместо «…» указывается величина в мм от устройства крепления.
