ПМП-118 (СИ СЕНС) уровнемер поплавковый

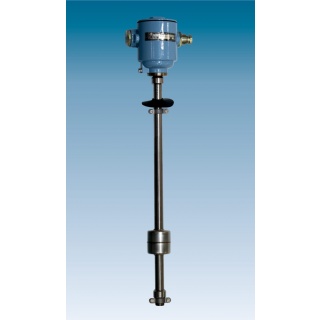

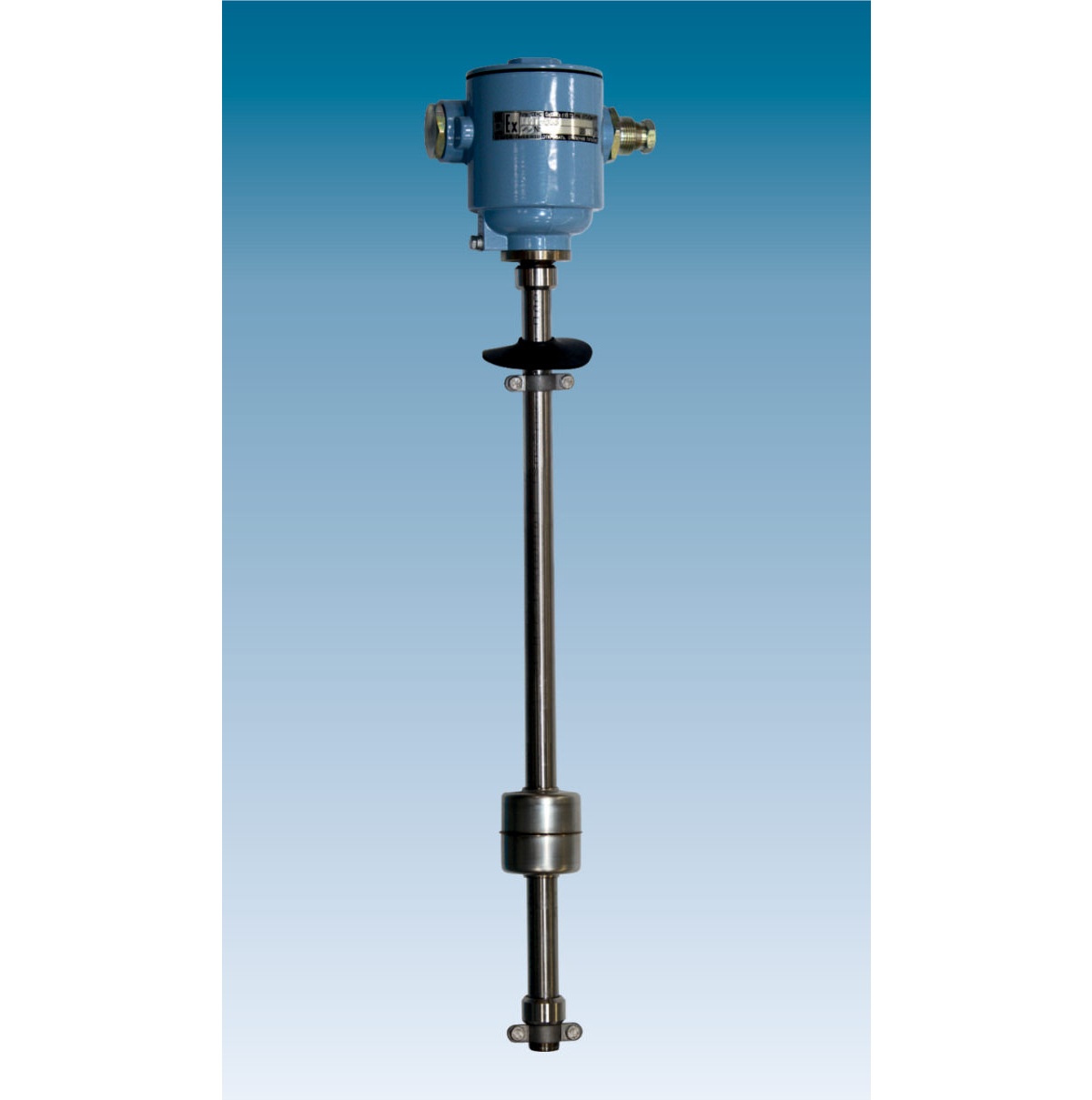

Уровнемер является составной частью системы измерительной “СЕНС” и включает в себя помимо преобразователя магнитного поплавкового ПМП-118 (ПМП-118 Modbus) (см. рисунок 1), вторичные приборы: блок питания типа БП-9В-…, показывающий прибор - сигнализатор типа МС-К-500-…. Возможно использование других приборов, поддерживающих протокол СИ СЕНС.

Преобразователь ПМП-118 Modbus дополнительно оснащен одним гальванически развязанным интерфейсом RS-485 и может применяться  в составе автоматизированных систем, использующих коммуникационный протокол Modbus (реализация RTU).

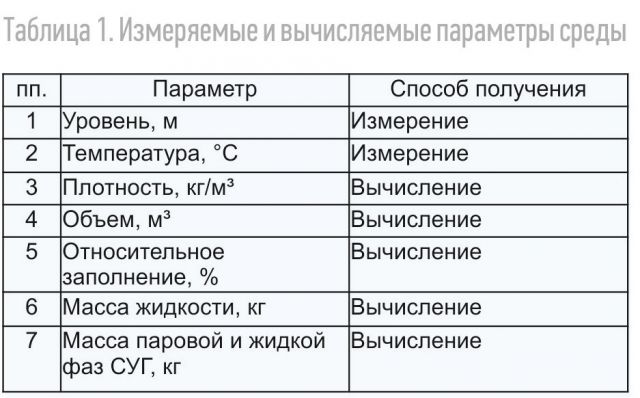

ПМП осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды (табл. 1).

Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительный элемент - герконы. Герконы установлены в ряд с интервалом, обеспечивающим непрерывность измерения.
Измерение температуры - многоточечное, с применением интегральных датчиков температуры, равномерно распределенных по длине направляющей (до 8-ми точек). Для вычисления средней температуры жидкости используются показания датчиков температуры, находящихся под поверхностью жидкости, а для температуры паров - над поверхностью.

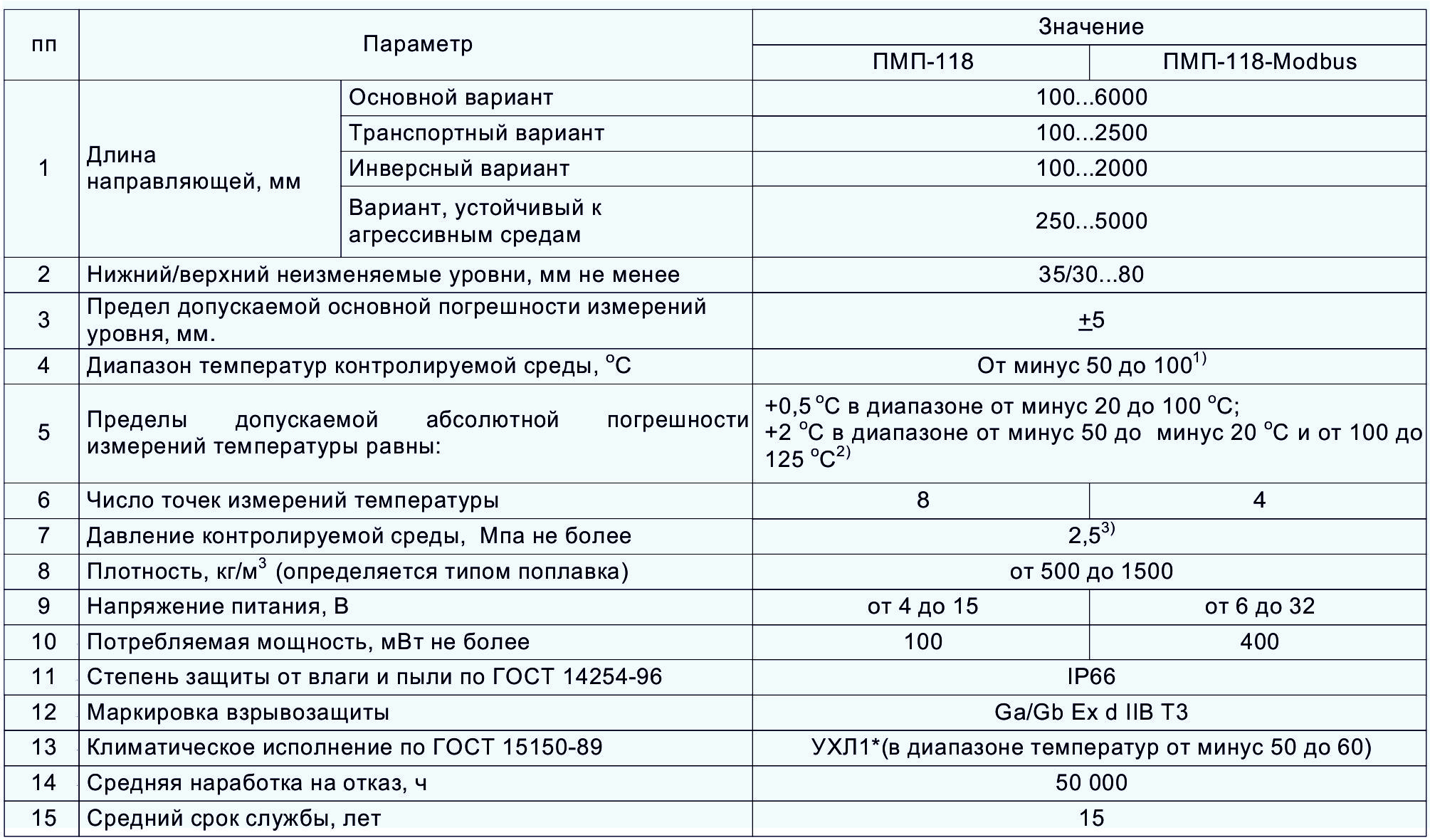

Технические параметры (табл. 2)

1) - по заказу от минус 50 до 125°С;
2) - По заказу: ±0,5С в диапазоне температур от минус 40 до 105 °С; ±1 °С в диапазоне температур от минус 50 до  минус 40  и от 105 до 125 °С.
3) - По заказу до 10 МПа;

Расчет объема жидкости может проводиться одним из двух способов:

1. Расчет по градуировочной таблице. Наиболее точный способ, может применяться для определения объема жидкости в резервуарах произвольной геометрической формыПри данном способе ПМП рассчитывает объем для измеренного уровня по градуировочной таблице резервуара - таблице соответствия между уровнем и объёмом. Градуировочная таблица вводится в память ПМП при его изготовлении или при эксплуатации.

2. Расчет по формуле.Обеспечивает определение объёма жидкости в резервуарах с простыми геометрическими формами. При данном способе ПМП рассчитывает объем жидкости по математическим формулам, соответствующим следующим типам резервуаров:

• вертикальные резервуары, т.е. резервуары с неизменной по высоте площадью поперечного сечения (имеют линейную зависимость объёма жидкости от уровня жидкости);
• горизонтальные цилиндрические резервуары с плоскими или эллиптическими днищами.

Расчет плотности:

1.Расчёт плотности произвольной жидкой среды. Плотность жидкости рассчитывается для текущей средней температуры по заданным, введённым в память ПМП исходным данным: исходной плотности, температуре, соответствующей исходной плотности, и коэффициенту объемного расширения жидкости. Исходные данные для расчёта плотности могут вводится при эксплуатации в соответствии с паспортными данными продукта или результатами контрольных измерений. Если исходные данные неизвестны, то они могут быть взяты из справочной литературы.

2. Расчет плотности СУГ (пропан - бутан). осуществляется в соответствии с ГОСТ 28656. Преобразователь рассчитывает плотность СУГ для текущей средней температуры по заданному компонентному составу - массовым долям пропана и бутана (%).

Расчет массы выполняется ПМП путем умножения объёма на среднюю плотность. Применительно к СУГ ПМП выдает также сумму масс жидкой и паровой фаз.

Выдача управляющих сигналов

В ПМП можно установить до восьми пороговых значений измеренных и вычисленных параметров (уровня, температуры, объема, массы, процентного заполнения и др.), при достижении которых (возникновении события) ПМП передает через линию «СЕНС» команды для вторичных приборов СИ «СЕНС», которые в соответствии с собственными настройками осуществляют коммутацию цепей исполнительных устройств (насосов, электромагнитных клапанов, электрических нагревателей и т.п.), включение или выключение световой и/или звуковой сигнализации. При настройке ПМП устанавливается направление срабатывания - на превышение или понижение и гистерезис. Гистерезис - величина отклонения параметра от порогового значения в сторону увеличения для нижнего порога и в сторону уменьшения для верхнего порога, в пределах которого не будет происходить сброс установленного события и возврат к пороговому значению параметра не вызовет повторного срабатывания. Настройка величины гистерезиса позволяет устанавливать такой режим управления, при котором обеспечивается устойчивость систем автоматики при естественных колебаниях контролируемых величин.

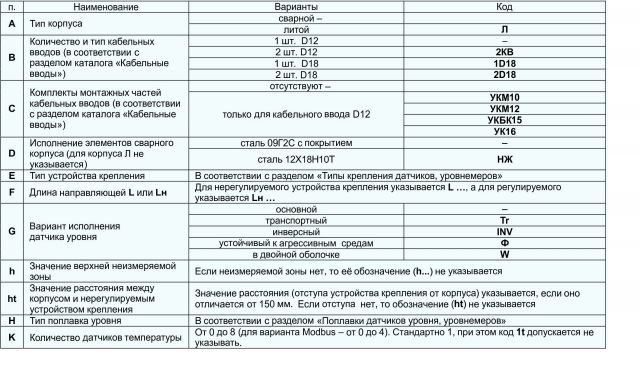

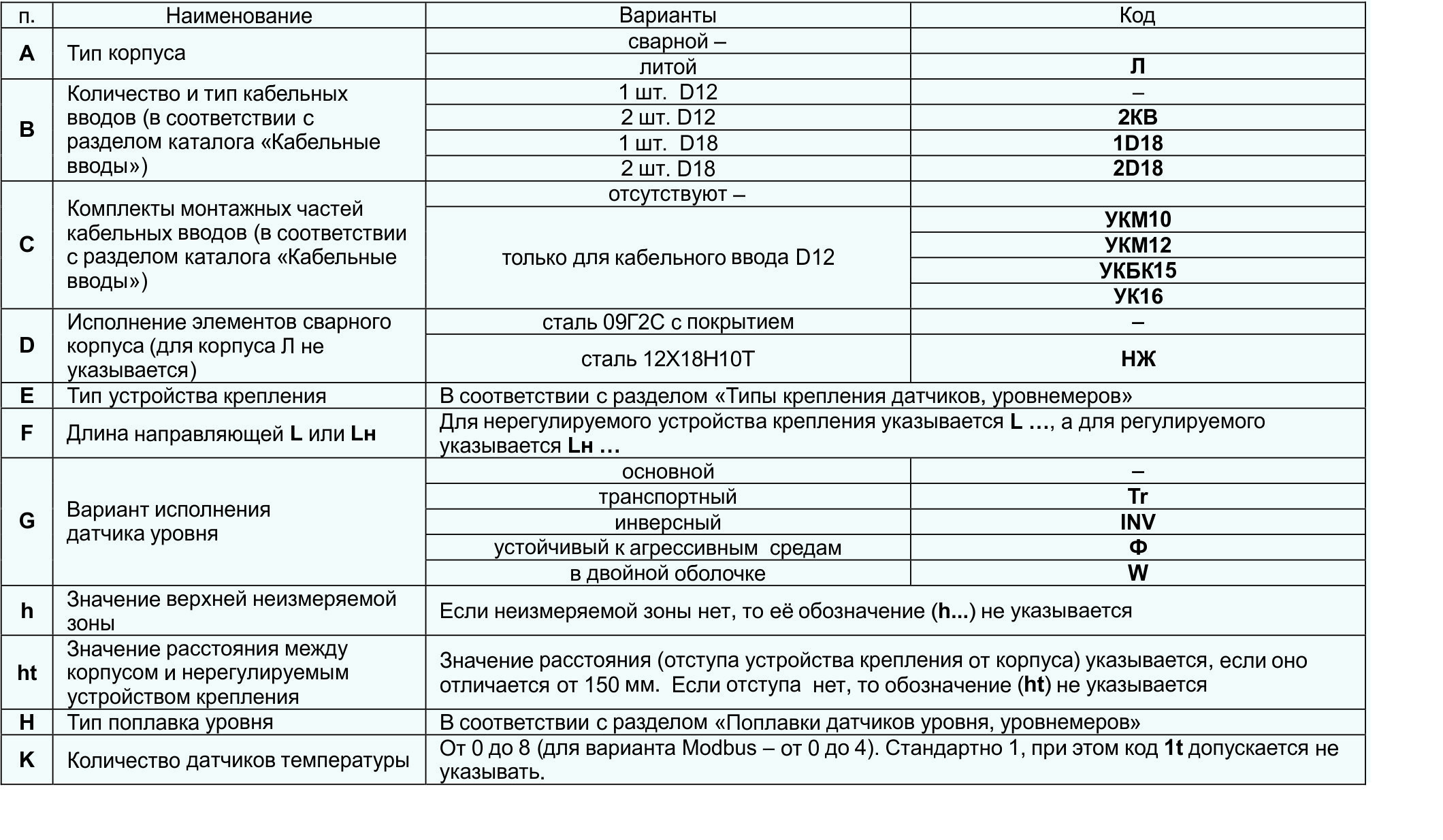

Опросный лист на ПМП-118

ПМП-118 А-В-С-D-Е-LF G-hh-htht-Н-Кt-Modbus

Примечания.

1)  Подробное описание вариантов исполнения приведено в РЭ.
2)  Коды вариантов исполнения по умолчанию (обозначены «-») в условном обозначении не указываются.
3) Транспортный вариант в двойной оболочке обозначается как «TrW»
4) Код Modbus указывается для варианта исполнения Modbus
