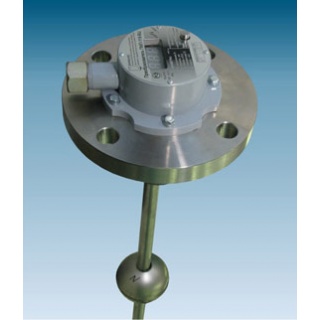

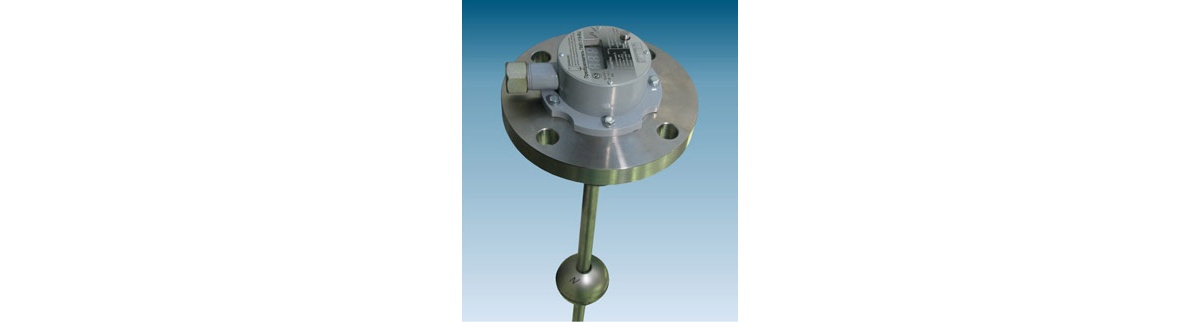

ПМП-118-ВЦ, ПМП-118-2ПИ-3В уровнемер поплавковый
Предназначен для контроля наполнения вагона-цистерны при верхнем наливе, при котором оператор находится на вагоне-цистерне.
Уровнемер ПМП-118-2ПИ-3В в дополнение к ПМП-118-ВЦ оснащен вторым показывающим прибором - сигнализатором, размещаемым в технологическом отсеке цистерны. Оператор может наблюдать показания с двух позиций: находясь на вагоне-цистерне - на дисплее датчика, и рядом с цистерной - на дисплее сигнализатора.
Технические характеристики
Конструкция уровнемеров, принцип измерения уровня, температуры, определение плотности, объема, массы аналогичны уровнемеру ПМП-118.
Отличия от уровнемера ПМП-118 заключаются в наличии встроенного цифрового светодиодного дисплея (в уровнемере ПМП-118-ВЦ - одного, в уровнемере ПМП-118-2ПИ-3В - двух) , кнопки управления и встроенного элемента питания.
Порядок работы: Уровнемер постоянно находится в “спящем” режиме – дисплеи погашены. Кратковременное нажатие кнопки переводит его в режим измерения и индикации, через 5 с он вновь переходит в “спящий” режим.
Предусмотрен “режим сигнализации”, используемый для контроля переполнения цистерны. В данном режиме сигнализатор периодически самостоятельно включается и индицирует, например, относительное заполнение резервуара в %-ах. Длительность режима - 1 час.
Технические параметры уровнемеров соответствуют приведенным в разделе “Уровнемеры ПМП-118”, за исключением следующих параметров:
- напряжение питания (тип элемента питания): 3В (СR123);
- период замены элемента питания: 3 года.
п. |
Наименование |
Варианты |
Код |
Е |
Тип устройства крепления |
В соответствии с руководством по эксплуатации |
|
F |
Длина направляющей |
В соответствии с руководством по эксплуатации |
|
G
|
Вариант исполнения датчика уровня |
основной |
- |
транспортный |
Тr |
||
повышенной стойкости к агрессивным средам |
Ф |
||
h |
Значение верхней неизмеряемой зоны |
Если неизмеряемой зоны нет, то её обозначение (h...) не указывается |
|
Н |
Тип поплавка уровня |
В соответствии с разделом каталога «Поплавки датчиков уровня, уровнемеров» |
|
К |
Количество датчиков температуры |
От 1 до 2 (стандартно 1, при этом код 1t допускается не указывать) |
|
N
|
Устройства крепления защитной оболочки (в соответствии с разделом «Кабельные вводы») |
-
|
УКМ10 |
УКМ12 |
|||
УКБК15 |
|||
УК16 |
|||
Р |
Параметры присоединенного кабеля |
L...M - Вместо точек указывается размеры в мм, «М» указывается, если кабель в металллорукове |
