ПМП-128 уровнемер-плотномер магнитностракционный

Предназначен для измерения и контроля параметров жидких сред в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслях промышленности.

Уровнемеры могут применяться для оснащения стационарных резервуаров, высотой до 25 м.

Предназначен для измерения и контроля параметров жидких сред в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслях промышленности.

Уровнемеры могут применяться для оснащения стационарных резервуаров, высотой до 25 м.

ПМП-128 уровнемер-плотномер МАГНИТОСТРИКЦИОННЫЙ  ПМП осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды (табл. 1).

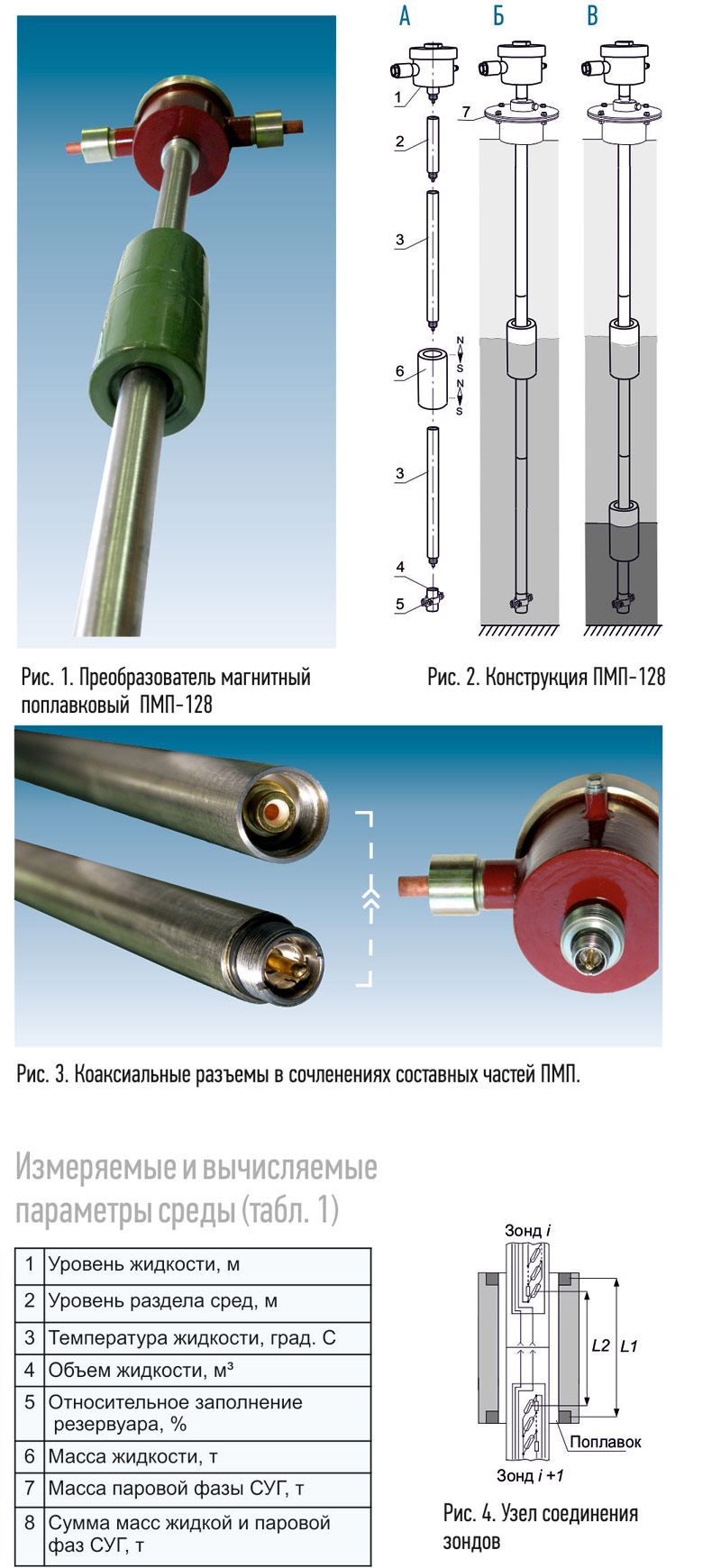

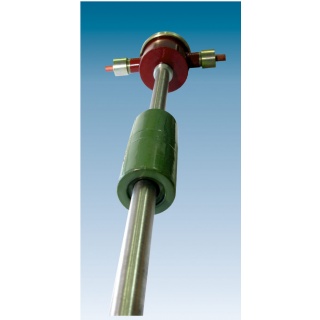

Измерение уровня жидкости осуществляется применением поплавка с двумя встроенными магнитами, которые магнитным пбддббэю.олем воздействуют на чувствительные элементы - герконы. ПМП (рис. 1) состоит из отдельных частей, соединяемых по резьбе (рис. 2): корпуса 1, соединителя 2, измерительных зондов 3, заглушки 4 с хомутом 5.  Измерение уровня происходит на длине зондов,  длина зондов, их количество выбираются исходя из высоты резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в верхней части. Электрические соединения корпуса, зондов, соединителей осуществляется с помощью коаксиальных разъемов (рис. 3) . Непрерывность измерения с шагом достигается установкой герконов в ряд с определенным интервалом. Отсутствие «мертвых» зон измерения уровня в местах соединений зондов  достигается тем, что при любом положении поплавка магниты  (один или оба) воздействуют на какой-либо геркон, поскольку расстояние между магнитами (L1) больше длины сочленения зондов (L2) (рис. 4).

В корпусе установлена электронная плата с винтовыми клеммными зажимами (рис. 5).

ПМП комплектуется либо одним поплавком - для измерения уровня жидкости, либо двумя – второй поплавок служит для измерения уровня раздела сред.

ПМП крепится к верхней стенке резервуара при помощи «регулируемого» фланца 7 (рис. 2Б) или штуцера, позволяющего при монтаже перемещать направляющую в узле крепления .

Расчет объема жидкости  может проводиться одним из двух способов:

1. Расчет по градуировочной таблице.  Наиболее точный, может применяться для определения объема жидкости в резервуарах произвольной геометрической формы. ПМП рассчитывает объем для измеренного уровня по градуировочной таблице резервуара, которая вводится в память ПМПа при его изготовлении или при эксплуатации.

2. Расчет по формуле. Обеспечивает определение объёма жидкости в резервуарах с простыми геометрическими формами. При данном способе ПМП рассчитывает объем жидкости по математическим формулам, соответствующим следующим типам резервуаров:
- вертикальные резервуары, т.е. резервуары с неизменной по высоте площадью поперечного сечения (имеют линейную зависимость объёма жидкости от уровня жидкости);
-горизонтальные цилиндрические резервуары с плоскими или эллиптическими днищами.

Расчет плотности:

1.Расчёт плотности произвольной жидкой среды. Плотность рассчитывается для текущей средней температуры по заданным, введённым в память ПМП исходным данным: исходной плотности, температуре, соответствующей исходной плотности, и коэффициенту объемного расширения жидкости.
Исходные данные для расчёта плотности  могут вводится при эксплуатации в соответствии с паспортными данными продукта или результатами контрольных измерений. Если исходные данные неизвестны, то они могут быть взяты из справочной литературы.

2. Расчет плотности СУГ (пропан - бутан).  Расчет осуществляется в соответствии с ГОСТ 28656. ПМП рассчитывает плотность СУГ для текущей средней температуры по заданному компонентному составу -  массовым долям пропана и  бутана (%).

Расчет массы выполняется ПМП путем умножения объёма на среднюю плотность.Применительно к СУГ ПМП выдает также сумму масс жидкой и паровой фаз.

Сигнализация и управление

ПМП можно задать до восьми  пороговых значений измеренных или вычисленных параметров (уровня, температуры, объема, массы, %-ного заполнения и др.), при достижении которых (возникновении события) передаются команды управления вторичными приборами СИ СЕНС, которые осуществляют подачу световых, звуковых сигналов, переключение контактов релейных блоков для управления исполнительными механизмами (насосами, электромагнитными клапанами и т.п.).

При настройке ПМП устанавливается направление срабатывания - на превышение или понижение и гистерезис. Гистерезис - величина отклонения параметра от порогового значения в сторону увеличения для нижнего порога и в сторону уменьшения для верхнего порога, в пределах которого не будет происходить сброс установленного события и возврат к пороговому значению параметра не вызовет повторного срабатывания.

Технические параметры

Технические параметры

Стандартная комплектация:

  1. Преобразователь магнитный поплавковый ПМП-128 - 1 В соответствии с заказом
  2. Паспорт на преобразователь магнитный поплавковый ПМП-128 - 1 На партию преобразователей, поставляемую в один адрес, и дополнительно – по требованию заказчика.
  3. Руководство по эксплуатации  - 1 шт На партию преобразователей, поставляемую в один адрес, и дополнительно – по требованию заказчика.
  4. Методика поверки - 1 шт На партию преобразователей, поставляемую в один адрес, и дополнительно – по требованию заказчика.

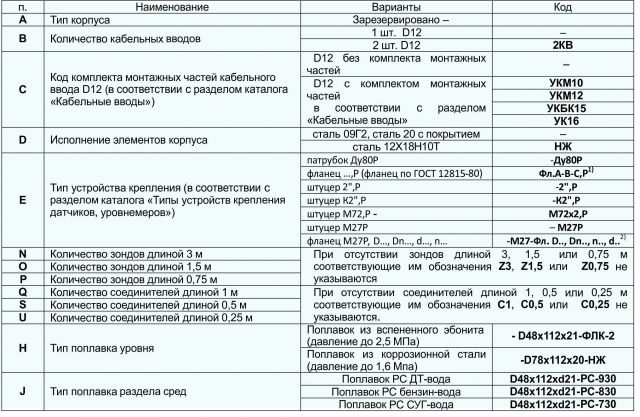

Опросный лист для заказа ПМП-128

ПМП-128А-В-С-D-Е-NZ3-OZ1,5-PZ0,75-QC1-SC0,5-UC0,25-Н-J

Обозначения ПМП-128 уровнемер-плотномер

Примечания.

1) Подробное описание в руководстве по эксплуатации.
2) Коды вариантов исполнения по умолчанию (обозначены «-») в условном обозначении не указываются
