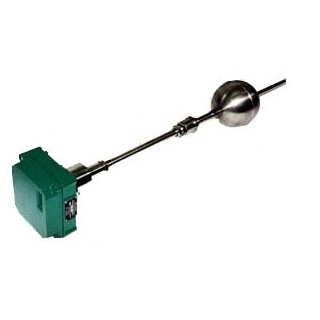

РУПТ-А уровнемер поплавковый

Предназначен для непрерывного преобразования уровня жидкости в стандартный токовый выходной сигнал.



Предназначен для непрерывного преобразования уровня жидкости в стандартный токовый выходной сигнал.



Датчики уровня состоят из первичного преобразователя (ПП) и передающего преобразователя (ППР)

ПП состоит из следующих частей:

  1. корпус;
  2. погружной элемент;
  3. преобразователь электромеханический (в дальнейшем - ПЭ);
  4. поплавок с постоянными магнитами.

Корпус имеет съемную крышку и кабельный ввод для подвода кабеля связи с ППР. ПП состоит из корпуса, погружной трубы и поплавка с постоянными магнитами.

Погружной элемент может иметь жесткую или гибкую (свыше 4 м) конструкцию. Поплавок ПП может быть изготовлен из стали 12Х18Н10Т, титана (для сжиженных газов) или из вспененного эбонита. Минимальный диаметр поплавка составляет 48 мм.

ПП устанавливается на емкость с измеряемой средой с помощью резьбового штуцера с наружной резьбой М27х1,5

Принцип действия датчика основан на измерении времени распространения ультразвуковой волны до опорного магнита и до магнита, расположенного в поплавке с последующим преобразованием временного интервала в информационный сигнал. Информационный сигнал пропорционален измеряемому уровню среды.

Датчики уровня РУПТ-А в комплекте с электропневмопреобразователем ЭП-0010 могут быть применены взамен уровнемеров УПП1...УПП4.

При этом РУПТ-А в комплекте с ЭП-0010 имеет следующие преимущества перед УПП1...УПП4:

  • более высокая точность;
  • более удобный монтаж на емкости;
  • отсутствие пневматических линий, проложенных на открытом воздухе;
  • простота настройки при первичной установке и в процессе эксплуатации;
  • значительно меньшее число вероятных неисправностей;
  • меньшая стоимость.

Метрологичесике характеристики:

  • предел допускаемой основной приведенной погрешности, в % от диапазона измерения уровня (диапазона изменения выходного сигнала), не более
    ±0,15; ±0,25
  • вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

По устойчивости к климатическим воздействиям части датчика соответствуют по ГОСТ 15150-69 виду климатического исполнения УХЛ и категории размещения: 1.1 для ПП, но для работы при температуре окружающего воздуха от минус 50 до плюс 50°С; 4.2 - ППР, но для работы при температуре окружающего воздуха от плюс 5 до плюс 40°С для ППР.

Степень защиты оболочки ПП и ППР IP54 по ГОСТ 14254-96.

ПП выполнен с видом взрывозащиты "Искробезопасная электрическая цепь", имеет уровень защиты "Взрывобезопасный" и маркировку "1ExibIIBT6 в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99. ПП может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, гл. 3.4 ПЭЭП, ПТБ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

ППР имеет маркировку "[Exib]IIB в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

Верхние пределы измерения уровня (диапазоны измерений), м:  1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 16,0

Нижний неизмеряемый уровень, мм, не более: 260

Верхний неизмеряемый уровень, мм, не более: 300

Характеристика рабочей среды:

  • нефть, нефтепродукты, сжиженные газы, вода и другие жидкости, не агрессивные к стали 12X18H10T ГОСТ 5632-72, вязкость которых не ограничивается при отсутствии застывания на них, препятствующих перемещению поплавка;
  • температура от минус 50 до плюс 50°С;
  • предельно допускаемое рабочее давление не более
  • 1,6 МПа;
  • плотность от 500 до 1100 кг/м3 (от 0,5 до 1,1 г/см3).

Пределы изменения токовых выходных сигналов: (0-5) мА или (4-20) мА или (0-20) мА.

Сопротивление нагрузки (включая сопративление линии связи), кОМ:

  • для датчика с выходным сигналом (0-5) мА - 0,2 - 2,5
  • для датчика с выходным сигналом (0-20) мА или (4-20) мА - 0,1 - 1,0

Параметры питания: напряжение переменного тока, 220 (+22; -33) В, частота, Гц 50 (+1;-1) или 60 (+1;-1)

Потребляемая мощность, не более: 9 ВА

Габаритные размеры, мм:

  • ПП 180x160x(H+458)
  • ППР160x150x88

Масса кг, не более:

  • ПП - 10

  • ППР - 2.5

Средний срок службы 12 лет

Стандартная  комплектация:

  • первичный преобразователь;
  • передающий преобразователь;
  • монтажный фланец (по заказу);
  • руководство по эксплуатации (допускается поставлять 1 экз. на 10 датчиков, поставляемых в один адрес);
  • паспорт.

В заказе следует указать:

  • диапазон измерения уровня;
  • диапазон изменения токового выходного сигнала.

Остальные данные по опросному листу.

Пример записи датчика на диапазон измерения 1,0 м, с выходным сигналом 4-20 мА при заказе и в документации другой продукции, в которой он может быть применен:

"Датчик уровня РУПТ-А, 1,0; 4-20 мА".

Примечание: фланцы изготавливаются из материала
Сталь 20 ГОСТ 1050,
Сталь 12Х18Н10Т ГОСТ 5632.


Пример монтажа преобразователя первичного ПП на резервуаре:
1 - монтажный фланец.
2 - ответный фланец емкости.
3 - огранчительная скоба.
4 - уплотнительная прокладка.
ВУ - верхний предельный уровень.
НУ - нижний предельный уровень.

Определение длины погружаемой части

H=Hн+L+h1+h2

H - длина погружаемой части;
Нн - нижний измеряемый уровень;
Нв - верний измеряемы уровень;
L - диапазон измерения;
h1 - расстояние от верхнего пределного уровня до среза горловины;
h2 - высота монтажного фланца.
Примечание: расстояние от верхнего предельного уровня до среза горловины в сумме с высотой монтажного фланца должно быть больше (или равно) верхнего неизмеряемого уровня: h1 + h2 ≥ Нв.
