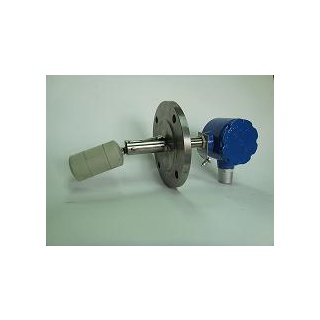

СЖУ-1-ПГ и СЖУ-1-ПВ сигнализаторы жидкости поплавковые

Предназначен для выдачи электрического сигнала об уровне жидкости в резервуарах и оборудовании технологических установок. Контролируют уровень жидкости в открытых или закрытых емкостях технологических установок.

Возможно использование почти в любых невязких жидкостях. Прибор работает независимо от образования пены или пузырей, электропроводности, вибрации, давления и температуры, в указанных пределах.

Могут применяться на морских и речных судах.

Контролируемые среды: вода, нефтепродукты, кислоты, щелочи,  в том числе сильнопенящиеся и кипящие. Стойкость к агрессивным средам определяется стойкостью материала датчика, контактирующего со средой – сталь 12Х18Н10Т или пластик.

Предназначен для выдачи электрического сигнала об уровне жидкости в резервуарах и оборудовании технологических установок. Контролируют уровень жидкости в открытых или закрытых емкостях технологических установок.

Возможно использование почти в любых невязких жидкостях. Прибор работает независимо от образования пены или пузырей, электропроводности, вибрации, давления и температуры, в указанных пределах.

Могут применяться на морских и речных судах.

Контролируемые среды: вода, нефтепродукты, кислоты, щелочи,  в том числе сильнопенящиеся и кипящие. Стойкость к агрессивным средам определяется стойкостью материала датчика, контактирующего со средой – сталь 12Х18Н10Т или пластик.

СЖУ-1-ПГ  -  горизонтальное исполнение

СЖУ-1-ПВ -  вертикальное исполнение

Принцип действия: Поплавок на поверхности жидкости, при изменении уровня перемещается вместе с встроенными постоянными магнитами (сверху и снизу поплавка). Магнитное поле, воздействуя на магнитоуправляемые контак-ты (герконы), замыкает их. При этом, когда поплавок находится в нижнем положении замкнут нижний геркон, а верхний - разомк-нут. Перемещение поплавка в верхнее поло-жение замыкает верхний геркон, при этом нижний - размыкает.

Особенности:

  • Работает в любых жидкостях, не разрушающих поплавок.
  • Имеет минимальные габариты, прост в установке и эксплуатации, не требует калибровки или обслуживания
  • Погрешность срабатывания по высоте не более 5мм

Характеристики

Значения

  Число точек контроля

 1 или 2.

 Параметры контролируемой жидкости температура от

40 до +125 °С;

 максимальное давление, не более

  0,6 МПа;

 плотность среды не менее

 600кг/м3.

 Коммутируемый ток и напряжение

 до 500мА при 150В.

 Материал поплавка

 12Х18Н10Т или ПВХ.

 Расположение сигнализатора на объекте – вертикальное или горизонтальное.



 Рабочий диапазон температуры воздуха, окружающего прибор,

 50  до + 50 °С.

 Сигнализатор устойчив к воздействию вибрации с ускорением

 2g.

 Узлы уплотнения: гайка 1,5", фланец, передвижной узел уплотнения  (можно регулировать глубину погружения чувствительного элемента).

Для заказа сигнализаторов уровня СЖУ-1-ПГ и СЖУ-1-ПВ необходимо заполнить опросные листы:

ОЛ СЖУ-1-ПГ

ОЛ СЖУ-1-ПВ
