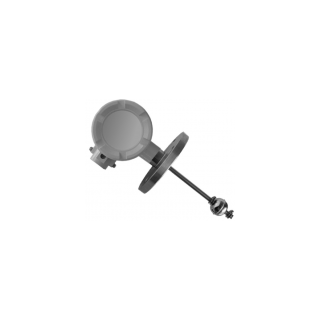

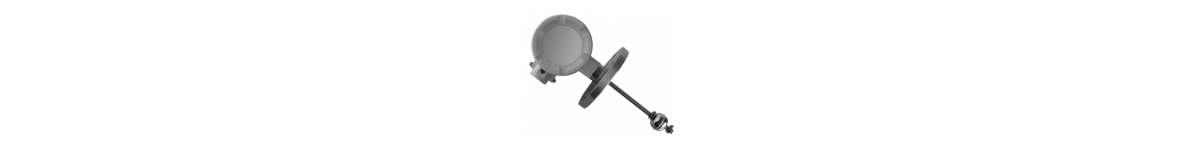

СУЖ-П сигналиазатор уровня поплавковый
Предназначен для измерения 1 или 2-х предельных уровняй жидкости в резервуарах и технологических аппаратах.
Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.
В качестве пассивного контактного устройства СУЖ-П в комплекте с модулем искрозащиты может применяться во взрывоопасных зонах.

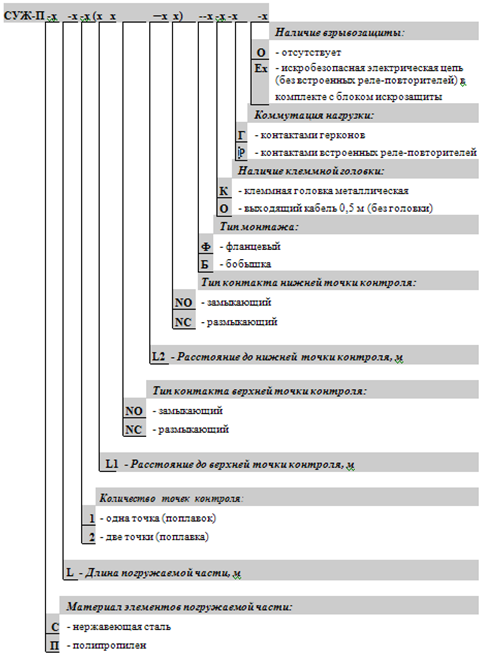

В зависимости от материала погружаемой части конструкции сигнали-затор имеет следующие модификации:
- СУЖ-П-С – сигнализатор уровня жидкости поплавковый с погружаемыми элементами из нержавеющей стали;
- СУЖ-П-П – сигнализатор уровня жидкости поплавковый с погружаемыми элементами из полипропилена.
| Характеристики | Значения |
|---|---|
|
Материал погружаемой части (зонда), поплавков и фланца |
сталь 12Х18Н10Т или полипропилен |
|
Длина погружаемой части (зонда): |
|
|
- для зонда из стали |
(100...2500) мм |
|
- для зонда из полипропилена |
(240...1500) мм |
|
Количество контролируемых уровней |
1 или 2 |
| Расстояние до точек контроля:
|
|
|
- для зонда из стали |
min 50 мм, max 2450 мм |
|
- для зонда из полипропилена |
min 60 мм, max 1380 мм |
|
Дифференциал срабатывания в диапазоне контроля |
10 мм |
|
Нестабильность срабатывания |
±5 мм |
|
Температура рабочей среды: |
|
|
- для зонда из стали |
(-60...+120) °С |
|
- для зонда из полипропилена |
(-10...+80) °С |
|
Давление рабочей среды: |
|
|
- для зонда из стали |
не более 1,0 МПа |
|
- для зонда из полипропилена |
не более 0,4 МПа |
|
Плотность рабочей среды: |
|
|
- для зонда из стали |
не менее 0,7 г/см3 |
|
- для зонда из полипропилена |
не менее 0,6 г/см3 |
|
Дискретный выход |
реле с переключающим контактом (1С) или геркон |
|
Максимальные параметры коммутируемой нагрузки (без выходного реле): |
|
|
- ток |
~1,0 А, =1,0 А |
|
-напряжение |
~250 В, =50 B |
|
- мощность |
50 ВА |
|
Максимальные параметры активной нагрузки на контакты выходного реле: |
|
|
- ток |
~16 А, =16 А, =2,0 А, =0,3 А |
|
- напряжение |
~250 В, =24 В, =50 В, =300 В |
|
- мощность |
~2500 ВА, =50 ВА |
|
Параметры питания реле |
24 В, 30 мА |
|
Климатическое исполнение |
УХЛ 3.1* |
|
Температура окружающего воздуха: |
|
|
- для зонда из стали |
(-40...+70) °С |
|
- для зонда из полипропилена |
(-10...+70) °С |
|
Маркировка взрывозащиты |
0ExiaIIC |
|
Степень защищённости от внешних воздействий для измерительной головки по ГОСТ 14254 |
IP65 |
|
Способ крепления |
бобышка М56х2 или фланец |

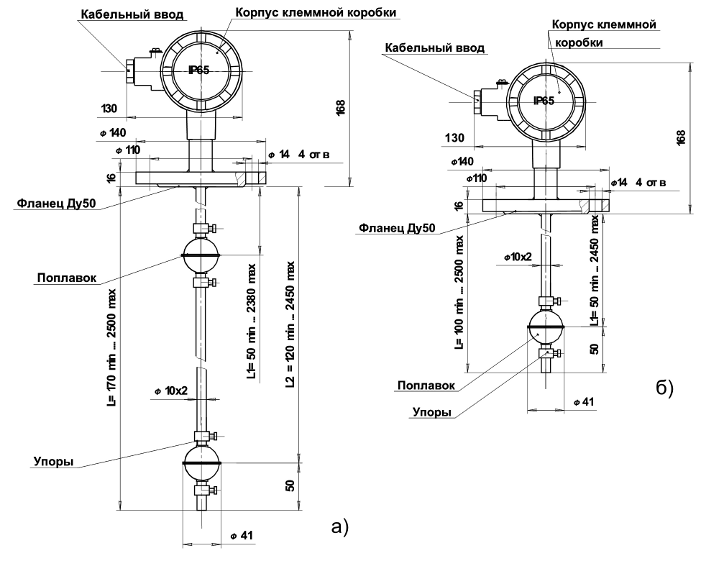

Рис. 1. Габаритные, установочные и присоединительные размеры сигнализатора со стальным зондом
а) с одним поплавком, б) с двумя поплавками
Рис. 2. Габаритные, установочные и присоединительные размеры сигнализатора с полипропиленовым зондом
а) с одним поплавком, б) с двумя поплавками

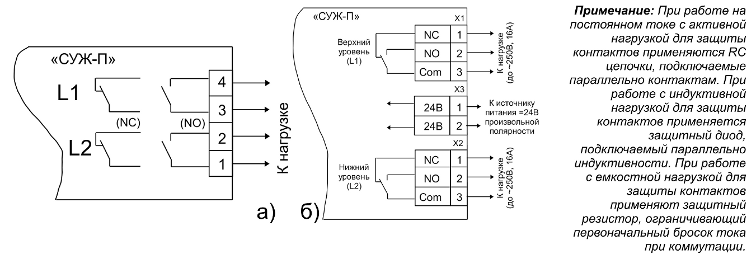

Схема внешних соединений СУЖ-П:
а) с герконами, б) с промежуточными реле
Стандартная комплектация:
- Сигнализатор СУЖ-П - 1 шт.
- Паспорт (ПС) - 1 экз.
- Руководство по эксплуатации (РЭ) - 1 экз.
Примечание - Допускается прилагать по одному экземпляру РЭ на партию до 10 сигнализаторов, поставляемых в один адрес.
