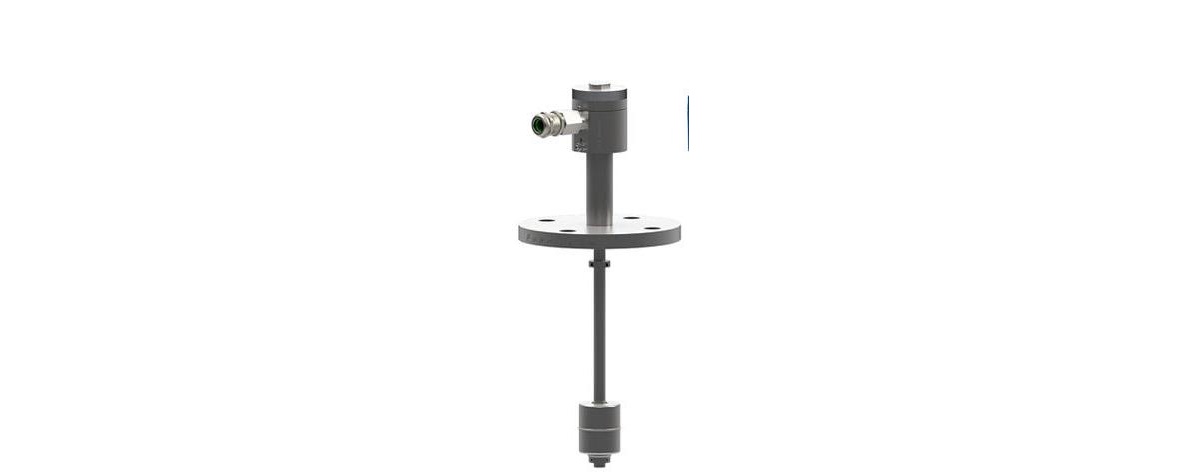

LLT-MS датчик уровня поплавковый магнитострикционный

Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ​​ёмкостях, работающих под атмосферным или избыточным давлением как на месте, так и удаленно через систему РСУ.

Подходит для измерения верхнего уровня и / или уровня раздела сред, а благодаря принципу работы поплавковые потенциометрические датчики ЛЛТ-MS могут применяться вне зависимости от таких факторов как:

  • Диэлектрическая постоянная среды
  • наличие пены
  • Неровная поверхность измеряемого продукта (зеркало жидкости)
  • Наличие турбулентоности / завихрений / пузырей
  • Материал и геометрия патрубков (ёмкости)
  • Образование конденсационных капель

Высокая точность и температурный диапазон применения позволяет использовать датчик для решения самых сложных технологических задач.

Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ​​ёмкостях, работающих под атмосферным или избыточным давлением как на месте, так и удаленно через систему РСУ.

Подходит для измерения верхнего уровня и / или уровня раздела сред, а благодаря принципу работы поплавковые потенциометрические датчики ЛЛТ-MS могут применяться вне зависимости от таких факторов как:

  • Диэлектрическая постоянная среды
  • наличие пены
  • Неровная поверхность измеряемого продукта (зеркало жидкости)
  • Наличие турбулентоности / завихрений / пузырей
  • Материал и геометрия патрубков (ёмкости)
  • Образование конденсационных капель

Высокая точность и температурный диапазон применения позволяет использовать датчик для решения самых сложных технологических задач.

Принцип работы датчика основан на магнитострикционном эффекте и измерении интервала времени, за который магнитострикционный импульс, сформированный в месте расположения поплавка (поплавков) с постоянным магнитом, достигает акустического преобразователя, находящего в головной части датчика (электронном блоке).

Поплавок (поплавки) перемещается вместе с уровнем (уровнем раздела сред) жидкости по зонду (трубе датчика), являющемуся измерительным элементом датчика и обеспечивает непрерывное измерение высоты уровня независимо от физических и химических свойств среды, таких как образование пены или пузырей, токопроводимости, вибрации, температуры, давления в указанных пределах.

По типу выходного интерфейса магнитострикционные датчики уровня делятся на аналоговые 4 ... 20 мА с поддержкой HART-протокола и цифровые с интефейсом RS-485 (ModbusRTU)

Характеристики

Значения

Температура измеряемой среды

От -45 до +125 ° C (NT)

От -45 до +250 ° C (HT)

От -45до +450 ° C (ННТ)

Температура окружающей среды

от -45 ° C до +85 ° C (для электронного блока)

Плотность измеряемой среды

≥330 кг / м3

Номинальное давление

от -1 до 200 бар

Погрешность, мм

± 3

Разрешающая способность

0,05% (0,1 мм)

материал зонда

V, L, S, Т, М, Н, Х

диаметр зонда

6, 12, 14 мм

Диапазон измерения

До 16 000 мм

Присоединение к процессу

Фланцы: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5;

Выходной сигнал датчика

4-20 мА, HART

наличие дисплея

Опционально

Класс защиты, IP:

66-68

Взрывозащита:

Общепромышленное

0ExiaIICT6 ... T1 Ga
1 ExdIICT6 ... T1 Gb
