ВК-1700 уровнемер жидкости межфазный

Предназначен для оперативного измерения уровня жидкости в технологическом аппарате и может быть использован в нефтедобывающей, нефтеперерабатывающей и других областях промышленности. Может измерять два уровня раздела сред (два поплавка). Уровнемер межфазовый измеряет тонкие нефтяные пласты толщиной не менее 0,1 метра, имеет нижний неизмеряемый уровень 1 метр.

Датчики уровня жидкости ВК1700 обладают высокой надежностью и легкостью в обслуживании. Материалы, из которых изготавливаются датчики уровня (фторопласт, титан) препятствуют налипанию отложений.

Искробезопасная электрическая цепь соответствует ГОСТ Р МЭК 60079-11-2010, ГОСТ Р МЭК 60079-0-2011. Маркировка взрывозащиты: первичного преобразователя - "1Ex ib IIA T6 Gb", вторичного преобразователя - "[Ex ib Gb] IIA".

ВНИМАНИЕ!

ДЛЯ НОРМАЛЬНОЙ РАБОТЫ УРОВНЕМЕРА ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО ЗАЗЕМЛЕН.

Предназначен для оперативного измерения уровня жидкости в технологическом аппарате и может быть использован в нефтедобывающей, нефтеперерабатывающей и других областях промышленности. Может измерять два уровня раздела сред (два поплавка). Уровнемер межфазовый измеряет тонкие нефтяные пласты толщиной не менее 0,1 метра, имеет нижний неизмеряемый уровень 1 метр.

Датчики уровня жидкости ВК1700 обладают высокой надежностью и легкостью в обслуживании. Материалы, из которых изготавливаются датчики уровня (фторопласт, титан) препятствуют налипанию отложений.

Искробезопасная электрическая цепь соответствует ГОСТ Р МЭК 60079-11-2010, ГОСТ Р МЭК 60079-0-2011. Маркировка взрывозащиты: первичного преобразователя - "1Ex ib IIA T6 Gb", вторичного преобразователя - "[Ex ib Gb] IIA".

ВНИМАНИЕ!

ДЛЯ НОРМАЛЬНОЙ РАБОТЫ УРОВНЕМЕРА ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО ЗАЗЕМЛЕН.

Работа уровнемера основана на измерении времени прохождения ультразвуковой волны по волноводу расстояния от излучателя до поплавка.

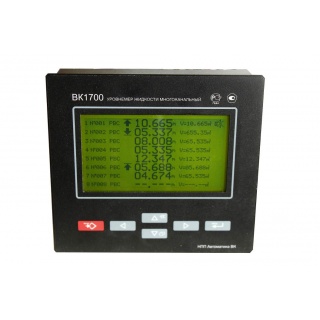

Уровнемер состоит из первичного преобразователя, монтируемого на технологическом аппарате во взрывоопасной зоне и вторичного преобразователя, устанавливаемого в щите управления, которые соединяются между собой коаксиальным кабелем типа РК-75 или другим - типа "витая пара" с погонной емкостью не более 150 пФ/м.

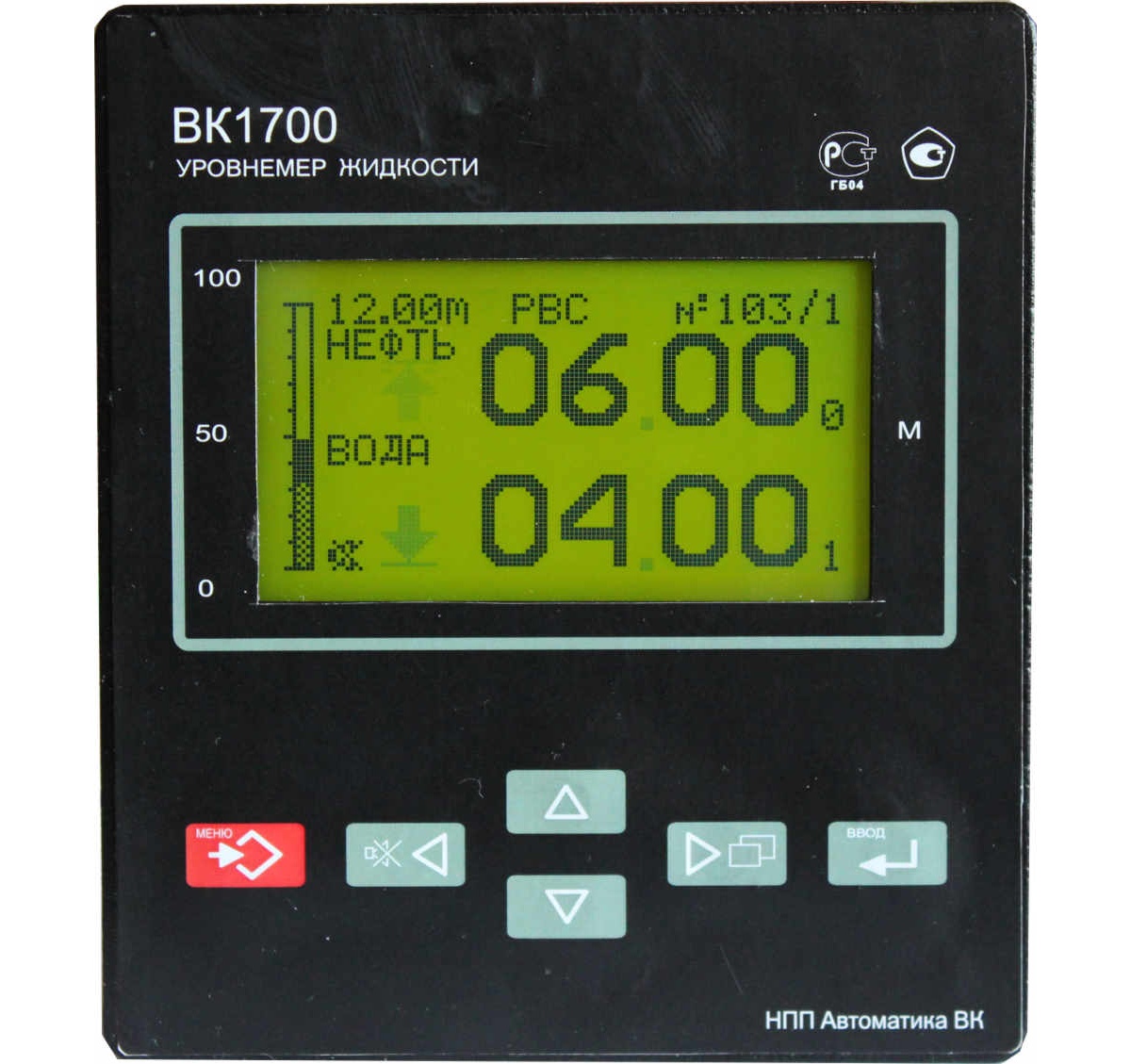

Автоматическое непрерывное измерение уровня, с предоставлением результата измерения на графическом дисплее. Уровнемер имеет токовый и интерфейсный (RS485) выходы. Выдача сигнала на токовый выход происходит непрерывно во время измерения, через интерфейсный выход - по запросу от внешнего устройства. Логический протокол обмена для передачи данных по интерфейсу - MODBUS RTU. Уровнемер осуществляет контроль двух верхних и одного нижнего предельных уровней. При достижении предельных уровней срабатывает звуковая сигнализация и включаются реле. Имеется возможность задать разные уровни для включения и выключения сигналов предельных уровней.

Дополнительные функции:

Определение объёмов жидкости по данным градуировочной таблицы резервуара или по формуле, которые вводят в уровнемер.

Особенности конструкции:

Первичный преобразователь изготавливается в двух вариантах:

  1. Гибкий фторопластовый длиной до 17 метров.
  2. Жесткий из нержавеющей стали длиной до 5,5 метров.

Дополнительные возможности:

Уровнемер может работать с избыточным давлением до 2 МПа при установке первичного преобразователя в охранный корпус в виде трубы из нержавеющей стали. Охранный кожух может быть поставлен за дополнительную плату (в стоимость уровнемера не входит).

Характеристики Значения

1. Диапазон измерения, м

с гибким датчиком

c жестким датчиком



0,1...17

0,1...5

2. Цена младшего разряда, мм
1  (10)
3. Параметры контролируемой среды

Контролируемая среда
вода, нефть, нефтепродукты и др. жидкости не разрушающие нерж. cталь 12Х18Н10Т и титан, фторопласт

Рабочее избыточное давление для фторопластового датчика, МПа

0,15

Рабочее избыточное давление в для жесткого датчика

с титановым поплавком d=144 мм

с титановым поплавком d=108 мм







1,6

2,0



Температура, оС
-50...+50
Плотность, г/см3, не менее
не ограничивается при отсутствии застывания контролируемой среды на датчике, препятствующей перемещению поплавка
4. Температура окружающей среды, оС

Для первичного преобразователя
-50...+50
Для вторичного преобразователя
0...+50
5. Пределы основной допускаемой абсолютной   погрешности уровнемера, мм, не более
+/-10
5.1 Дополнительная температурная погрешность уровнемера на каждые 10 градусов контролируемой среды, мм, не более
+/-1

6. Длина линии связи, м, не более



1000
7. Линия связи – кабель РК-75-4-11 или др., типа "витая пара" с погонной ёмкостью,  пФ/м, не более
150
8. Характеристики выходов

Токовый выход, мА
0...5,0...20,4...20
Релейный выход
3A, 240В
Цифровой интерфейс связи
RS485 Modbus RTU
9. Напряжение питания, В

24В, комплектуются внешним блоком питания для крепления на DIN рейку 24В (1А) MDR-20-24.

10. Потребляемая мощность, Вт, не более
15
11. Габаритные размеры, мм, не более


Первичного преобразователя, где L - длина датчика (оговаривается при заказе)





Вторичного преобразователя



144x144xL





типоразмер 0: 125x110x50

типоразмер DIN: 75x100x110

12. Масса, кг, не более

Первичного преобразователя
8,3
Вторичного преобразователя

типоразмер 0: 1 кг

типоразмер DIN: 0,6 кг

13. Число каналов измерения
1

Стандартная комплектация:

Наименов

ание

Обозначение

Межфазовый

Установка в

щит

Крепление на

DIN-рейку

Преобр.

первич.

А528.07.01.00.000-01

1

1

Преобр.

вторич.

А528.07.02.00.000-03

1



Преобр.

вторич.

А528.07.02.00.000-07



1

Паспорт

А528.07.00.00.000ПС

1

1

Руков. по

кспл. ээксплуат.

А528.07.00.00.000РЭ

1

1

Сертифика

т соотв. с

додополнен.



1

1

Тарный

ящик



1

1



В комплект поставки уровнемера ВК1700 входит сетевой блок питания с выходным напряжением 24 В DC типа MDR-20-24 с креплением на DIN-рейку.
