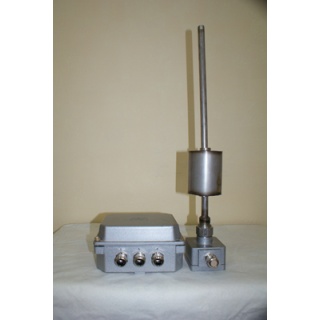

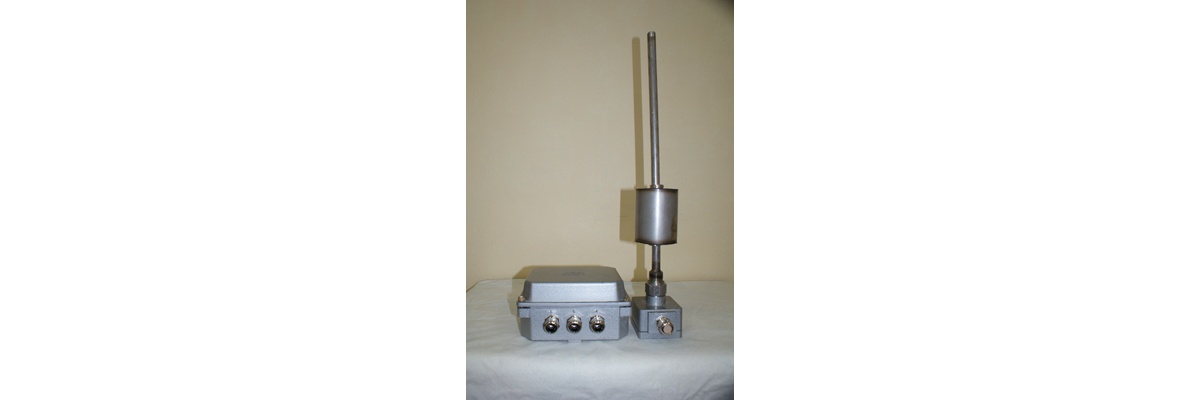

СУЖ-П-И сигнализатор уровня поплавковый взрывозащищенное исполнение

Предназначен для сигнализации одного, двух или трех предельных уровней нефти и нефтепродуктов, а также других технических жидкостей, включая воду, в резервуарах и технологических аппаратах. Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.

Область применения сигнализатора – нефтебазы, технологические аппараты и резервуарные парки нефтеперерабатавающих заводов и производств.

Предназначен для сигнализации одного, двух или трех предельных уровней нефти и нефтепродуктов, а также других технических жидкостей, включая воду, в резервуарах и технологических аппаратах. Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.

Область применения сигнализатора – нефтебазы, технологические аппараты и резервуарные парки нефтеперерабатавающих заводов и производств.

Сигнализатор СУЖ-П-И состоит из преобразователей первичных и преобразователей вторичных.

Преобразователь первичный предназначен для сигнализации предельных уровней нефти и нефтепродуктов. Имеют два вида конструктивного исполнения вертикальное и горизонтальное.

Преобразователи первичные вертикального исполнения разделяются на разборные и неразборные. Преобразователи первичные вертикального исполнения изготавливают для сигнализации одной, двух или трех точек контроля.

Преобразователь вторичный предназначен для формирования искробезопасного напряжения и коммутации исполнительных устройств. Выполнен в виде единого конструктивного модуля преобразователя вторичного (далее преобразователь вторичный).

Сигнализаторы изготавливаются для районов с умеренным и холодным климатом. Климатическое исполнение по ГОСТ15150:

- для преобразователей первичных - УХЛ1;

- для преобразователей вторичных - УХЛ4.2

Условия эксплуатации сигнализаторов указаны в таблице 1.

Таблица №1

Наименование

Температура окружающего воздуха, С

Максимальная относительная влажность воздуха, %

нижнее значение

верхнее значение

Преобразователь

первичный

минус 50

плюс 70

100 при 25 С

Преобразователь

вторичный

минус 10

плюс 40

80 при 25 С

(без конденсации

влаги)



Параметры контролируемой среды указаны в Таблице №2

Обозначение

преобразователя первичного

Параметры контролируемой среды

Температура,

º С

Плотность,

кг/м³, не менее

Рабочее

давление,

МПа,

не более

СУЖ-П0Х-Х-Х,ХХ-И

от минус 60 до

плюс 100

510

(для поплавка

СВТИ.305446.013)

700

(для поплавка

СВТИ.305446.002)

0,6

СУЖ-П0Х-(Р)-Х-Х,ХХ-И

0,25

Примечание – Вязкость не ограничивается при отсутствии застывания контролируемой среды на элементах конструкции преобразователя первичного и отсутствии отложений на преобразователе первичном, препятствующих перемещению поплавка.

Преобразователь первичный имеет маркировку взрывозащиты «0ExiaIIBT5»,  соответствует ГОСТ Р 51330.0 (МЭК 60079-0), ГОСТ Р 51330.10 (МЭК 60079-11) и может устанавливаться во взрывоопасных зонах помещений и наружных установок.

Преобразователь вторичный имеет маркировку «[Exia]IIB», соответствует ГОСТ Р 51330.10 (МЭК 60079-11) и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

По степени защиты от пыли и воды сигнализаторы соответствуют исполнению по ГОСТ 14254:

  • преобразователь первичный– IP66;
  • огружаемая часть преобразователя первичного – IP67;
  • преобразователь вторичный – IP54.

 Технические характеристики (свойства)

Нестабильность срабатывания преобразователя первичного ± 2,0 мм.

Дифференциал срабатывания преобразователя первичного от 5 до 30 мм.

Параметры питания:

  •  напряжение переменного тока 220 В;
  • частота (50 ± 1) Гц;
  • потребляемая мощность, не более 15 ВА

Нагрузка на контакты выходного реле преобразователя вторичного при коммутации активных и индуктивных электрических цепей постоянного и переменного тока частотой 50 Гц:

  • коммутируемая мощность:
  • на активную нагрузку, не более 100 Вт; - на индуктивную нагрузку, не более 90 ВА; - коммутируемое напряжение 12 …220 В; - коммутируемый ток:
  • на активную нагрузку 0,01…2 А; - на индуктивную нагрузку 0,01…0,4 А.

Максимальные электрические параметры барьера искрозащиты имеют следующие значения:

  • выходное напряжение Uо не более 22 В;
  • выходной ток Iо не более 15 мА;

Связь между преобразователем первичным и преобразователем вторичным осуществляется с помощью экранированного кабеля с сечением токоведущих жил не менее 0,5 мм2.

Максимальные параметры линии связи не должны превышать значений:

  • сопротивление – 50 Ом;
  • емкость – 0,5 мкФ;
  • индуктивность – 2 мГн;
  • длина – 2000 м.

Преобразователи первичные не имеют собственного источника энергии, сосредоточенных емкостей и индуктивностей.

Напряжение изоляции электрических цепей питания ~220 В относительно корпуса 1500 В. Напряжение изоляции выходных цепей относительно корпуса 1500 В, искробезопасных цепей относительно корпуса 500 В, относительно цепей питания ~220 В 1500 В.

Электрическое сопротивление изоляции электрических цепей СУЖ-П-И относительно корпуса и между собой, не менее:

  • 20 МОм в нормальных условиях;
  • 5 МОм при верхнем значении рабочей температуры +70° С для преобразователя первичного, +40° С для преобразователя вто-ричного;
  • 1 МОм в условиях повышенной влажности воздуха 100% при температуре 25° С для преобразователя первичного, 80 % при тем-пературе 25° С для преобразователя вторичного.

Габаритные и присоединительные размеры преобразователя вторичного:

  • габаритные размеры 204х154х107 мм, не более;
  • присоединительные размеры 134х130 мм; 3 отв. М5.
  • Масса преобразователя вторичного 3,2 кг , не более.

СУЖ-П-И относится к восстанавливаемым, ремонтируемым, однофункциональным изделиям.

Средний полный срок службы 12 лет.

Стандартная комплектация:

В состав сигнализатора СУЖ-П-И входят:

  • преобразователь вторичный СВТИ.408844.006;
  • преобразователи первичные СУЖ-П01-И СВТИ.423133.006 в комплекте (количество указано на один преобразователь первичный):

а) фланец СВТИ.753181.005 – 1 шт;

б) прокладка СВТИ.754152.016 – 1 шт; в) штифт 2 х 16 ГОСТ 3128 – 1 шт;

г) шпилька М12-6ех45.36.019 ГОСТ 22034 – 4 шт; д) гайка М12-6G.5.019 ГОСТ 5927 – 4 шт;

е) шайба С12.04.019 ГОСТ 11371 – 4 шт; ж) шайба 12 65Г 019 ГОСТ 6402 – 4 шт;

и) резьбовой крепёжный элемент с наружной резьбой РКн-15 (для подключения гофрированного рукава).

  • преобразователи первичные СУЖ-П0Х-Х-Х,ХХ-И СВТИ.421264.00Х в комплекте (количество указано на один преоб-разователь первичный):

а) поплавок СВТИ.305446.002 или поплавок СВТИ.305446.013 от 1 до 3 шт;

б) кольцо СВТИ.713112.003 от 2 до 4 шт; в) болт СВТИ.758222.007 от 4 до 8 шт; г) гайка СВТИ.758412.028 от 4 до 8 шт;

д) гайка СВТИ.758412.029  - 1 шт;

е) груз СВТИ.713113.002-05 - 1 шт (предусмотрен при длине трубопровода 4 м и более);

ж) гайка СВТИ.758412.015 – 1 шт (если предусмотрен груз); и) шплинт СВТИ.753651.002 – 1 шт (если предусмотрен груз); к) комплект уплотнительных колец; л) шнур-чулок ШЧХБ-ПП 1,0 ОСТ 17-184 - 3 м;

м) клей-герметик кремний органический Эласил 11-01А ТУ 6-02-857 – 1 шт;

н) геркон КЭМ 2 гр А ОД0.360.038 ТУ – 2, 4 или 6 шт (зависит от количества точек контроля);

п) резьбовой крепёжный элемент с наружной резьбой РКн-15 (для подключения гофрированного рукава).

  • преобразователи первичные СУЖ-П0Х-Р-Х-Х,ХХ-И СВТИ.421264.0ХХ в комплекте (количество указано на один преобразователь первичный):

а) поплавок СВТИ.305446.002 или поплавок СВТИ.305446.013 от 1 до 3 шт;

б) кольцо СВТИ.713112.003 от 2 до 4 шт; в) болт СВТИ.758222.007 от 4 до 8 шт; г) гайка СВТИ.758412.028 от 4 до 8 шт;

д) гайка СВТИ.758412.029 - 1 шт; е) втулка СВТИ.715121.007 - 10 шт; ж) груз СВТИ.713113.002-05 - 1 шт ; и) гайка СВТИ.758412.015 - 1 шт; к) шплинт СВТИ.753651.002 - 1 шт;

л) комплект уплотнительных колец; м) шнур-чулок ШЧХБ-ПП 1,0 ОСТ 17-184 - 3 м;

н) клей-герметик кремний органический Эласил 11-01АТУ 6-02-857 – 1 шт;

п) геркон МКА 10110 гр Б СЯ0.360.025 ТУ – 2, 4 или 6 шт (зави-сит от количества точек контроля);

р) резьбовой крепёжный элемент с наружной резьбой РКн-15 (для подключения гофрированного рукава).

  • эксплуатационная документация:

а) паспорт СВТИ.468239.001 ПС;

б) руководство по эксплуатации СВТИ.468239.001 РЭ.

  • комплект ЗИП (поставляется за отдельную плату):

а) поплавок СВТИ.305446.002;

б) поплавок СВТИ.305446.013;

в) кольцо СВТИ.713112.003;

г) прокладка СВТИ.754175.032;

д) болт СВТИ.758222.007; е) гайка СВТИ.758412.028; ж) гайка СВТИ.758412.029; и) гайка СВТИ.758412.015; к) шплинт СВТИ.753651.002;

л) плата искробезопасной цепи и реле СВТИ.415514.001;

м) плата источника питания сигнализатора уровня СВТИ.436434.075;

н) штанга калибровочная СВТИ.723141.006;

п) втулка СВТИ.713161.010.

Комплект поставки сигнализатора определяется его конфигурацией, вариантами исполнения преобразователей первичных.

При заказе сигнализатора его составные части обозначают следующим образом:

а) модуль преобразователя вторичного СВТИ.408844.006;

б) преобразователь первичный СУЖ-П-01-И СВТИ.423133.006;

в) преобразователь первичный;

г) поплавок СВТИ.305446.002 или СВТИ.305446.013.

Таблица №1.3

Условные обозначения преобразователей первичных и конструктивные исполнения

Условное обозначение преобразователя первичного

Вид монтажа

Количество точек контроля

Количество поплавков

Длина погружаемой части

чувствительного

элемента, м

СУЖ-П01-И СВТИ.423133.006

горизонтальный

1

1

-

СУЖ-П02-1-Х,ХХ-И СВТИ.421264.004

СУЖ-П02-Р-1-Х,ХХ-И СВТИ.421264.010

вертикальный

1

1

Х,ХХ -

согласно

приложений

Л,М

2

1

СУЖ-П03-1-Х,ХХ-И СВТИ.421264.007

СУЖ-П03-Р-1-Х,ХХ-И СВТИ.421264.011

СУЖ-П03-2-Х,ХХ-И СВТИ.421264.005

2

СУЖ-П04-1-Х,ХХ-И СВТИ.421264.006

3

1

СУЖ-П04-2-Х,ХХ-И СВТИ.421264.008

СУЖ-П04-Р-2-Х,ХХ-И СВТИ.421264.012

2

СУЖ-П04-3-Х,ХХ-И СВТИ.421264.009

СУЖ-П04-Р-3-Х,ХХ-И СВТИ.421264.013

3



Приложение Л

Исполнение по длине преобразователей первичных (неразборное исполнение) СУЖ-П02-И, СУЖ-П03-И, СУЖ-П04-И

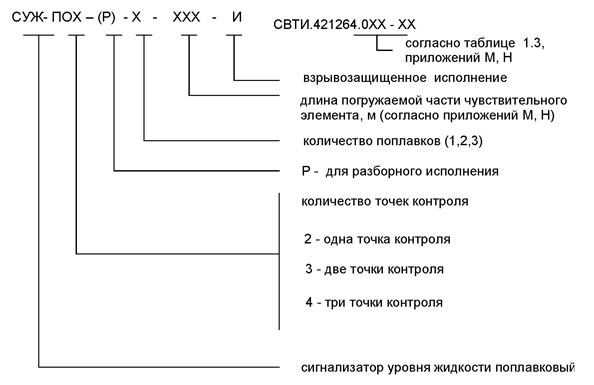

Условное графическое обозначение преобразователя первичного

Длина L, м

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х

0,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-01

0,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-02

1,00

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-03

1,25

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-04

1,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-05

1,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-06

2,00

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-07

2,25

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-08

2,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-09

2,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-10

3,00

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-11

3,25

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-12

3,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-13

3,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-14

4,00

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-15

4,25

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-16

4,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-17

4,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-18

5,00

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-19

5,25

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-20

5,50

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-21

5,75

СУЖ-П0Х-Х,ХХ-И  СВТИ.421264.00Х-22

6,00

Приложение М

Исполнение по длине преобразователей первичных (разборное исполнение) СУЖ-П02-Р-И, СУЖ-П03-Р-И, СУЖ-П04-Р-И



Условное графическое обозначение преобразователя первичного

Длина L, м

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-15

4,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-16

4,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-17

4,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-18

5,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-19

5,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-20

5,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-21

5,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-22

6,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-23

6,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-24

6,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-25

6,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-26

7,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-27

7,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-28

7,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-29

7,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-30

8,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-31

8,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-32

8,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-33

8,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-34

9,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-35

9,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-36

9,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-37

9,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-38

10,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-39

10,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-40

10,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-41

10,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-42

11,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-43

11,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-44

11,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-45

11,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-46

12,00

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-47

12,25

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-48

12,50

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-49

12,75

СУЖ-П0Х-Р-Х,ХХ-И  СВТИ.421264.0ХХ-50

13,00



Приложение Н - Сборка трубопроводов преобразователя первичного c погружаемой частью L


При заказе сигнализаторов необходимо учитывать, что преобразователь вторичный может обрабатывать от одной до трех точек контроля.
