СКБ-301-DIN микропроцессорный регулятор-сигнализатор уровня

Предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей (до 500 кОм.) от одной до четырех точек контроля.
Предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей (до 500 кОм.) от одной до четырех точек контроля.

Изготовлен на новой элементной базе и не имеет ложных срабатываний при подачи напряжения питания. Может контролировать такие среды как дистиллированная вода и спирт. Для питания используется переменное напряжением, что не вызывает разрушение металлических емкостей.

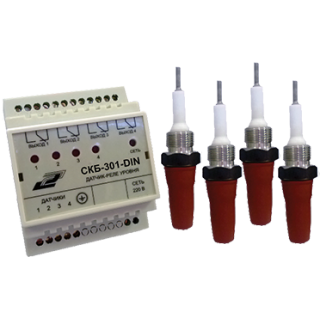

Состоит из преобразователя передающего и от одного до четырех датчиков. Датчик СКБ-301-DIN состоит из корпуса (штуцера) 1, чувствительного элемента (электрода с изолятором) 2 и колпачка 3, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.

Принцип действия основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. Прибор имеют четыре независимых канала, позволяющих контролировать четыре уровня жидкости в одном или разных резервуарах. 

Широкий диапазон применения:

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ДАТЧИКА. Применения микропроцессорный системы управления и современные компоненты позволили расширить область применения и увеличили устойчивость к воздействию внешних электронно магнитных полей.
  • РАСШИРЕННЫЙ ДИАПАЗОН ЭЛЕКТРОПРОВОДНОСТИ до 500 кОм. Кислоты, щелочи, растворы соли, молоко, спирт, вода водопроводная, техническая, дистиллированная, загрязненная и др.
  • ПРОСТОТА В ЭКСПЛУАТАЦИИ И НАДЕЖНОСТЬ. Перестройка технологических параметров осуществляется без демонтажа прибора.
  • ИСПОЛНЕНИЕ НА DIN-РЕЙКУ. Современное исполнения для встраивания в Вашу АСУ.
  • ДИАПАЗОН СИГНАЛИЗАЦИИ УРОВНЯ ДО 30 МЕТРОВ при использовании гибкого чувствительного элемента.
  • ТРИ ВАРИАНТА ПИТАНИЯ. 220 В переменного, или 24/12 В постоянного тока
  • ЭЛЕКТРОННОЕ ДЕМПФИРОВАНИЕ ВРЕМЕНИ СРАБАТЫВАНИЯ. Время срабатывания датчика обеспечивается в диапазоне от 0,01 до 3,0 секунд.

По устойчивости к климатическим воздействиям прибор соответствует климатическому исполнению УХЛ категории размещения 2 (датчик) и 3 (преобразователь передающий), но для работы при температуре окружающего воздуха согласно таблице:

Климатическое исполнение

Температура окружающего воздуха при эксплуатации, ºС

Относ. влажн. воздуха при эксплуатации, %

Нижнее значение

Верхнее значение

Датчик

УХЛ 2

-50

+70

98 при 35ºС (без конденсации влаги)

Преобразователь передающий

УХЛ 3

-20

+60

98 при 35ºС (без конденсации влаги)

Прибор обеспечивает световую и релейную (типа «сухой» контакт) сигнализацию достижения от одного до четырех предельных уровней среды.

Материалы датчика, параметры контролируемой среды, длина погружаемой части, и исполнение датчика указаны в таблице:

Материалы датчика

Параметры контролируемой среды

Длина погружаемой части

датчика L, м

Исполнение датчика

Электрода погружаемого в контролируемую среду

Изолятора

Штуцера

Температура контролируемой среды,

°С, не более

Рабочее давление, МПа, не более

Удельная электрическая проводимость, Ом/м,

не менее

Сталь

12Х18Н10Т

Фторопласт 4 ГОСТ10007-80

или

 фторопласт 40 ЛД-2

ТУ301-05-17-89

Сталь

12Х18Н10Т

или

Сталь 20

200

2,5

0,015

От 0,6 до 5 (30 для гибкого датчика) ри вертикальном монтаже или 0,1 при горизонтальном монтаже

1; (1Г);

3; (3Г)

Керамика

250

6,3

4.1

2,5

4.2

Примечание: При необходимости потребитель может изменить длину электрода датчика до требуемой по условиям работы. Длина электрода датчика не должна превышать 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. Допускается длина датчика до 30м при использовании гибкого чувствительного элемента, при заказе требуется поставить пометку «Г» в исполнении 1 или 3.

Параметры питания (номинальные значения):

  • напряжение переменного тока 220(+22;-33)В; 50±1Гц.
  • напряжение постоянного тока 24±4.8В ­
  • напряжение постоянного тока 12±2.4В

Потребляемая мощность, В•А, не более 7.

Напряжение переменного тока на электродах, В, не более 10.

Предельная электрическая нагрузка на контакты выходных реле:

  • пост. ток 5А, напр. 24В (резистивная нагрузка);
  • перем. ток 5А, напр. 250В (резистивная нагрузка);
  • перем. ток 2А, напр. 250В (индуктивная нагрузка, соs φ≥0,75).

Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле) указано в таблице:

Положение контактов переключателя

Сопротивление срабатывания, кОм

Конт. 3

Конт. 4

ON

ON

30±3

OFF

ON

100±10

ON

OFF

200±20

OFF

OFF

500±50

Время задержки срабатывания (время между касанием электродом среды и срабатыванием выходного реле) указано в таблице:

Положение контактов

Время задержки срабатывания, сек

Конт. 1

Конт. 2

ON

ON

Без задержки

OFF

ON

1

ON

OFF

2

OFF

OFF

3

По степени защиты от механических воздействий прибор соответствует исполнению N3 по ГОСТ 12997-84.

Степень защиты прибора от воздействия пыли и воды соответствует IP54 для датчика, IP20 для преобразователя передающего.

Масса преобразователя передающего не более, кг: 1

Масса датчика не более, кг: 0,65

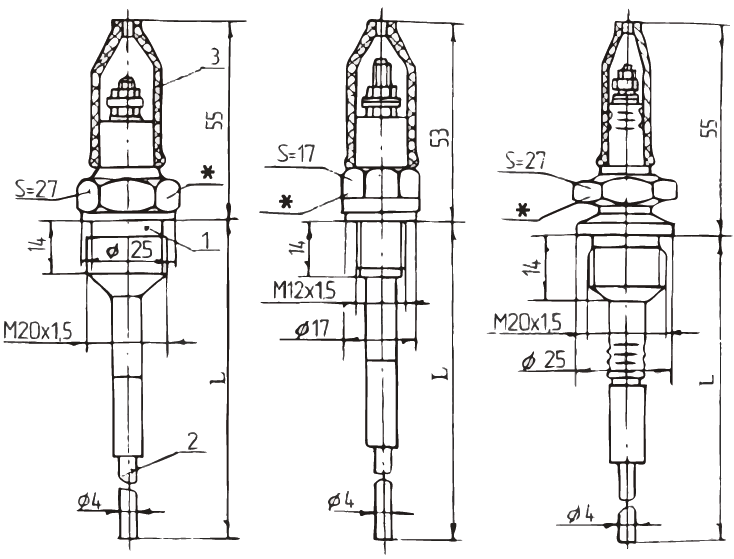

Общий вид, габаритные и установочные размеры датчиков.

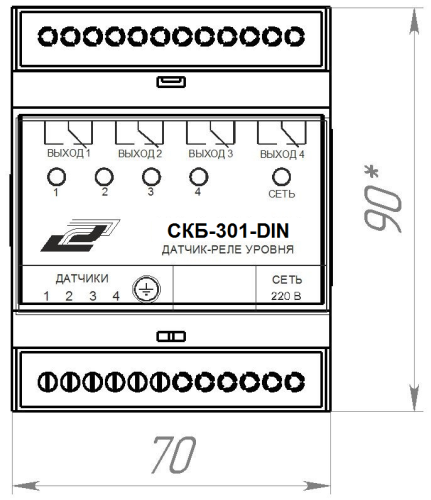

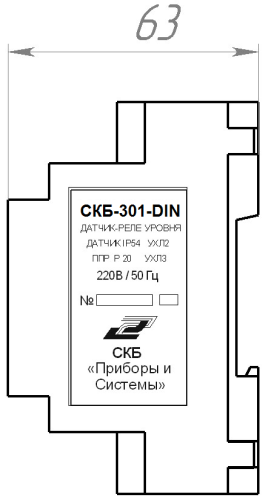

 Габаритные и установочные размеры преобразователя передающего

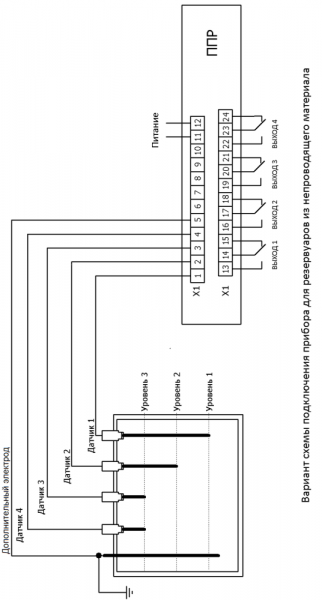

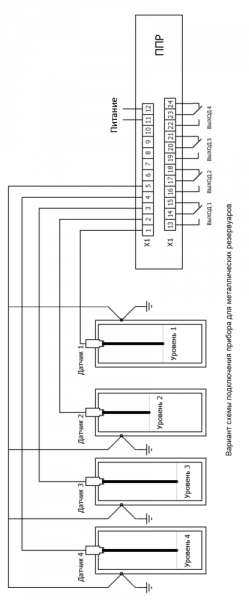

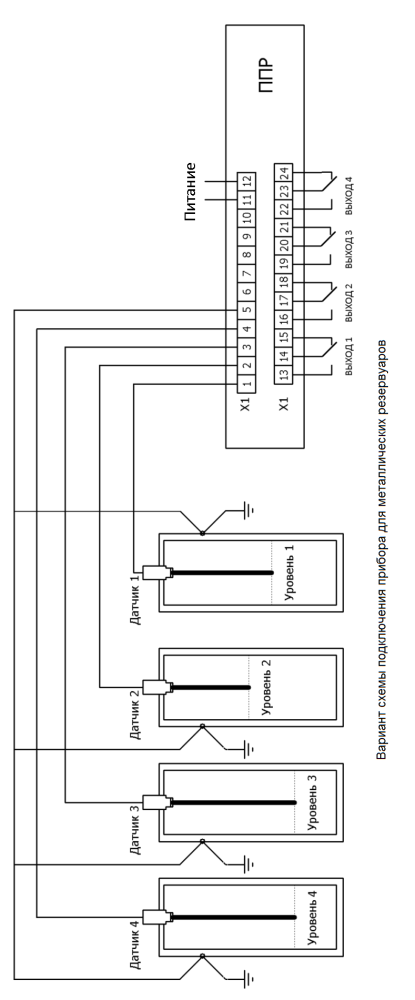

Схема подключения прибора





Стандартная комплектация:

  1. Преобразователь передающий -1 шт.
  2. Датчик - 1-4 шт. (по спецификации заказа).
  3. Паспорт - 1 шт.
  4. Руководство по эксплуатации - 1шт.(на партию до 10 приборов в один адрес).

Пример записи при заказе:

  1. Обозначение сигнализатора.
  2. Напряжение питания сигнализатора.
  3. Исполнение датчика.
  4. При заказе гибкого чувствительного элемента.
  5. Длина погружаемой части для каждого датчика.
  6. Материал штуцера.
