СТРУНА + система измерительная

Предназначена для высокоточного дистанционного измерения уровня, температуры, плотности, давления, вычисления объёма, массы светлых нефтепродуктов и сжиженного газа (СУГ) в одностенных и двустенных резервуарах, сигнализации наличия подтоварной воды, повышения уровня пожарной и экологической безопасности, автоматизации процессов учета нефтепродуктов на АЗС, АГЗС, нефтебазах.

Системы могут применяться на предприятиях пищевой и химической промышленности, а также в качестве эталонных средств измерений II разряда согласно Государственной поверочной схеме для средств измерений уровня жидкости по ГОСТ 8.477-82 при градуировке резервуаров.

Система соответствует требованиям, предъявляемым к особо взрывобезопасному электрооборудованию подгруппы IIВ с видом взрывозащиты "Искробезопасная электрическая цепь уровня IА" согласно ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99. Система зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ).

Предназначена для высокоточного дистанционного измерения уровня, температуры, плотности, давления, вычисления объёма, массы светлых нефтепродуктов и сжиженного газа (СУГ) в одностенных и двустенных резервуарах, сигнализации наличия подтоварной воды, повышения уровня пожарной и экологической безопасности, автоматизации процессов учета нефтепродуктов на АЗС, АГЗС, нефтебазах.

Системы могут применяться на предприятиях пищевой и химической промышленности, а также в качестве эталонных средств измерений II разряда согласно Государственной поверочной схеме для средств измерений уровня жидкости по ГОСТ 8.477-82 при градуировке резервуаров.

Система соответствует требованиям, предъявляемым к особо взрывобезопасному электрооборудованию подгруппы IIВ с видом взрывозащиты "Искробезопасная электрическая цепь уровня IА" согласно ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99. Система зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ).

  • Технические характеристики

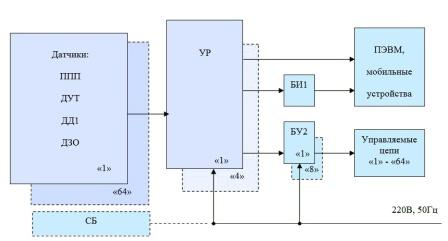

Основные модули системы СТРУНА:

  1. Первичного преобразователя параметров (ППП) уровень, температура, обьем, плотность и масса
  2. Датчик уровня и температуры в расширительном бачке двустороннего резервуара (ДУТ)
  3. Датчик давления (ДТ1)
  4. Датчик загазованности оптический (ДЗО)
  5. Устройство распределительное (УР)
  6. Блок индикации (БИ1)
  7. Блок управления (БУ2)
  8. Солнечная батарея (СБ)

ЦЕНТРАЛЬНАЯ ЧАСТЬ:

 Устройство распределительное (УР)  (размеры шкафа 90 × 400 × 350мм.), Устанавливаемоe в помещении и состоящее из:

  •  блока распределительного (БР), имеющего степень взрывозащиты ExiaIIB, предназначенного для сбора, предварительного преобразования и обработки информации параметров резервуаров (до 16 лет), подготовки информации к представлению в единицах измерения и связи с внешними системами, компьютерами, сетями.
  •  специализированного блока питания (БП), имеющего степень взрывозащиты ExiaIIB,
  •  блоков соединителей клеммных (СК), предназначенных для подключения кабелей от ППП.

Блок индикации (БИ),   настольного исполнения, устанавливаемый в помещении, предназначен для представления оператору информации на индикаторе о параметрах нефтепродуктов в резервуарах , выдачи сообщений о состоянии системы, а также для ввода с клавиатуры значений уставок параметров и задания режимов работы . Размеры 56 × 188 × 132мм .;

Межблочные кабели, конверторы интерфейсов и экплуатационная документация (ЭД).

Программное обеспечение для отображения и обработки измеренной информации на компьютере.

Общий вес центральной части - 15 кг.

ПЕРИФЕРИЙНАЯ ЧАСТЬ:

Первичный преобразователь параметров (ППП)   с датчиками уровня, температуры, плотности, давления и подтоварной воды (по варианту исполнения). Выполнен во взрывобезопасном исполнении, имеющего степень взрывозащиты ExiaIIB и устанавливается в резервуарах. По варианту исполнения, до 16 ППП на одну центральную часть. Вес одного ППП в сборе: 1,5 кг + 1,5кг / на метр длинны.

Устройство управления (УУ),   которое устанавливается в помещении и предназначено для программируемого включения или выключения оповещателей (световых, звуковых), исполнительных механизмов (клапанов, насосов), а также передачи сигнальной информации в шкафы автоматики. Размеры шкафа УУ - 305Х178Х75мм. Вес 1,2 кг.

Все уникальные технические решения по измерению уровня и плотности жидкостей, применяемые в системе «СТРУНА +», защищены патентами. Системы измерительные «СТРУНА +», выпускаются в серийном производстве по техническим условиям.

Межповерочный интервал рабочих систем - 2 года, систем для градуировки резервуаров - 1 год.

Поверка производится в соответствии с документом «Системы измерительные« СТРУНА + ». МЕТОДИКА КШЮЕ.421451.001МП поверки », утвержденным с ГЦИ СИ ФГУП ВНИИМС. Средний срок службы не менее 12 лет. Средняя наработка на отказ при доверительной вероятности 0,8, не менее 100000 ч.

Принцип распределения, обработки и сбора информации от датчиков позволяет увеличивать количество измерительных каналов до 64-х без потери производительности (по всем каналам данные обновляются в течение трёх секунд). Система включает от одного до четырёх устройств распределительных УР, имеющих до 16-ти измерительных каналов.

          К одному каналу УР, на расстояние до 1200 метров, могут быть подключены следующие датчики:

  • один ППП (уровень, плотность, температура, объём, масса);
  • одновременно ППП и ДД1 (давление в резервуаре или в межстенном пространстве);
  • одновременно ППП и ДУТ (уровень тосола в расширительном бачке);
  • до 9 шт. ДД1 (давление в резервуаре и трубопроводах на АГЗС);
  • до 5шт. ДЗО (контроль загазованности рабочей зоны парами нефтепродуктов, СУГ).
         Каждый ППП может быть оснащен от 1 до 3 погружными плотномерами (для АЗС, АГЗС - резервуары РГС) или от 1 до 7 погружными плотномерами (для нефтебаз - резервуары РВС).
         В системе может быть до 64 каналов управления (силовые 220В 50Гц или релейные выходы).

         Информация может отображаться на локальном блоке индикации и внешних средствах отображения в соответствии с коммуникационными возможностями системы:
  • В базовом варианте системы Локальный блок индикации имеет выход RS-485 или USB для связи с ПЭВМ. Внешний транспортный протокол - «Моdbus СТРУНА +». Особенности протокола позволяют обслуживать до 64-х измерительных каналов в системе и объединять в единую сеть несколько систем.
  • При комплектации системы блоком БРИ1 (в составе УР) добавляется два дополнительных независимых выхода:

         - Выход RS-485 с протоколом «Моdbus СТРУНА +»;

         - Выход RS-485 с протоколом «Кедр» или «Моdbus СТРУНА +».

  • При комплектации системы блоком БРМ5 (в составе УР) добавляются два дополнительных независимых выхода:
         - RS-485 с протоколом «ModBus СТРУНА +»;

         - Беспроводная связь до 1000м с протоколом «Кедр» или «ModBus СТРУНА +».

         Беспроводная связь между УР с ПЭВМ в операторской может использоваться для объектов, на которых затруднена прокладка кабелей от датчиков к операторской.
  • Выходы RS-485 от БИ1, БРМ5, БРИ1 могут комплектоваться конверторами интерфейсов RS-485 / USB, RS-485 / RS-232.
  • При комплектации системы блоком веб-сервера БСР1 (в составе УР) добавляется возможность подключения к системе через физические интерфейсы RS-485, Ethernet и Wi-Fi. При этом можно подключиться к системе по беспроводному каналу с помощью мобильного устройства, оборудованного Wi-Fi (ПК, планшетный компьютер, смартфон и т.д.). Обмен данными по интерфейсам Ethernet и Wi-Fi по выполняется стандартному протоколу HTTP, позволяя производить мониторинг параметров измерительных каналов системы и основные настройки (ввод и чтение таблиц градуировки резервуаров, настройка подсистемы контроля, по ввод смещений уровню и поправок по плотности) через обычный интернет- браузер подключенного устройства. ОБМЕН по RS данными-485 по протоколу выполняется «Modbus Струна +». Так же существует возможность включения блока в состав корпоративной виртуальной частной сети, по стандарту работающей «OpenVPN», что позволит иметь защищенный доступ к системе из глобальной сети интернет.
  • При использовании программы АРМ «СТРУНА МВИ» обеспечиваются дополнительные возможности:
      - Программы сторонних производителей могут связываться с АРМ «СТРУНА МВИ» по интерфейсам TCP / IP или Орс (для SCADA - систем), через таблицы базы данных и файлы XML (для бухгалтерии 1С), поддержан протокол «Кедр» для систем отпуска;

        - Доступ к измерительной информации по локальной сети объекта или через Интернет, в том числе с мобильных устройств (планшеты, смартфоны и т.д.) по Wi-Fi;

        - Автоматическая регистрация поставок топлива с уведомлением по электронной почте.


Характеристики

Значения

Диапазоны измерений уровня, мм:



 - ППП без плотномера и с погружным плотномером для АЗС, АПЖ

от 120 до 4000

 - ППП без плотномера и с погружным плотномером для АГЗС
 - ППП с поверхностным плотномером для АЗС

от 200 до 4000
от 200 до 4000

 - ППП для нефтебаз (НБ) с погружными плотномерами

от 150 до 18 000

 - ППП для градуировки резервуаров (ГР)

от 10 до 4000 (9000)

 - ДУТ для расширительного бачка резервуара

от 50 до 350 (400)

Пределы допускаемой абсолютной погрешности измерений уровня, мм:



 - ППП в диапазоне до 4 метров и для ГР до 9м

± 1

 - ППП в диапазоне свыше 4 метров (для НБ)
 - ДУТ

± 2
± 5

Температурный диапазон эксплуатации датчиков, 0 С

от -40 до +55

Пределы допускаемой абсолютной погрешности измерений температуры, 0 С

± 0,5

Диапазоны измерений плотности погружным плотномером, кг / м3:



 - 1 диапазон (бензин АИ-80) для АЗС

от 690 до 760

 - 2 диапазон (АИ-92, АИ-95, АИ-98) для АЗС

от 725 до 795

 - 3 диапазон (керосин) для АЗС

от 765 до 840

 - 4 диапазон (дизельное топливо) для АЗС

от 810 до 880

 - 5 диапазон (сжиженный газ) для АГЗС

от 499 до 599

 - 6 диапазон (АИ-80, АИ-92, АИ-95, АИ-98) для НБ

от 679 до 803

 - 7 диапазон (керосин и ДТ) для НБ

от 760 до 880

 - 8 другие диапазоны по заказу (ширина диапазона не 150 Более)

от 450 до 1500

Пределы допускаемой абсолютной погрешности измерений плотности, кг / м3
 - с поверхностным плотномером


± 1,5

 - С погружным плотномером

± 0,5

Пределы допускаемой относительной погрешности измерений,%:



 - объёма

± 0,4

 - Массы нефтепродукта и СУГ до 120т

± 0,65

 - Массы нефтепродукта и СУГот 120т и более

± 0,5

Сигнализация наличия подтоварной воды для АЗС, мм:
 - 1 порог «предупреждение»
 - 2 порог «авария»


25
80

Диапазон измерений уровня подтоварной воды (для НБ), мм

от 80 до 300

Пределы допускаемой абсолютной погрешности измерений уровня воды (для НБ), мм
Диапазоны измерений объёмной ДОЛИ:
 - паров бензина и СУГ,% НКПР
 - метана,% об. доля

± 2

от 0 до 60
от 0 до 2,5

Диапазон измерений избыточного давления, МПа
 - для АГЗС, трубопроводов
 - для межстенного пространства резервуаров АЗС


от 0 до 1,6
от 0 до 0,25

Пределы приведённой погрешности измерений давления для АГЗС,%

± 0,7

Количество контролируемых резервуаров (одной центральной частью)

до 16

Длина кабеля от резервуара до операторской, не более, м

1200

Ток нагрузки каналов управления, А:



 - Силовые цепи (оптосемистор) 220В, 50Гц

0,1 ... 0,5

 - Маломощные цепи (твердотельное реле) 220В, 50Гц

0,01 ... 0,1

 - DC 40В цепи и 27в, АС 50Гц (твердотельное РЕЛЕ)

до 0,5
