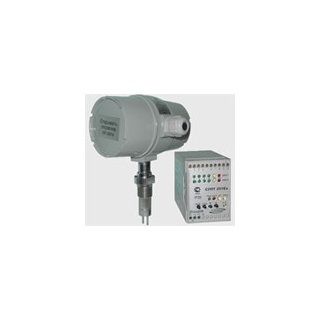

СУПТ-202Ех сигнализатор уровня
Предназначен для контроля предельных положений уровня и раздела фаз жидких сред (например, вода - нефтепродукт), предельных значений скорости потока жидких и газообразных сред, а также непрерывного измерения температуры контролируемых сред в различных технологических установках (отдельные исполнения).
Имеет маркировку взрывозащиты 1ExdIIBT3 и соответствует общим требованиям к взрывозащищенному электрооборудованию по ГОСТ Р 51330-99 и дополнительным требованиям к взрывонепроницаемым оболочкам по ГОСТ Р 51330.1-99.
Соответствия РОСС СЕРТИФИКАТ RU.ГБ05.В01675.
Представляет собой моноблочную конструкцию, объединяющую чувствительный элемент и корпус с размещенными в нем электронными модулями.
Принцип действия основан на тепловом дифференциальном методе контроля уровня жидкости , скорости потока жидкости или газа. При этом осуществляется контроль разности температур двух терморезисторов, погруженных в контролируемую среду.
Один из терморезисторов (активный) подогревается стабильным электрическим током и его температура всегда выше температуры другого (пассивного) терморезистора на величину, зависящую от плотности или скорости движения контролируемой среды.
В зависимости от решаемых задач сигнализаторы обеспечивают выполнение следующих видов контроля:
- контроль уровня жидкости по одному каналу (контроль границы раздела двух фаз);
- контроль уровня жидкости по двум каналам (контроль границ разделов трех фаз);
- контроль уровня жидкости по одному каналу с одновременным контролем ее движения (например, перемешивания) по одному каналу;
- контроль скорости потока по одному каналу (контроль одного предельного значения);
- контроль скорости потока по двум каналам (контроль двух предельных значений);
- контроль уровня жидкости или скорости потока по одному каналу с одновременным контролем температуры среды по другому каналу (для СУПТ-202Ех).
Достижение заданных уставок контролируемого параметра сопровождается сигналами светодиодных индикаторов на вторичном приборе и срабатыванием соответствующего выходного реле.
Характеристики |
Значения |
---|---|
Длина L погружаемой части датчика: |
|
- стандартная |
52 мм |
- По заказу |
до 3000 мм |
Рабочие параметры контролируемых сред: |
|
- давление |
4 МПа |
- температура |
-50 ... + 150 ° С |
диапазон скоростей потока: |
|
- Для жидких сред |
-0003 ... 1,5 м / с |
- Для газообразных сред |
0,3 ... 150 м / с |
Выходной токовый сигнал, пропорциональный температуре среды: |
|
- Диапазон изменения тока |
4 ... 20 мА |
- Сопротивление нагрузки, не более |
500 Ом |
Нагрузка на контакты выходных реле при размыкании: |
|
- Напряжение, не более |
250 В |
- Ток, не более |
1 А |
- Мощность, не более |
100 В · А |
Точностные характеристики: |
|
- Пределы допускаемой основной абсолютной погрешности точки переключения при контроле уровня |
± 5 мм |
- Пределы допускаемой основной приведенной погрешности точки переключения при контроле скорости потока |
± 4% |
- Пределы допускаемой основной приведенной погрешности выходного токового сигнала при контроле температуры |
± 5% |
Время установления выходных сигналов, не более: |
|
- После подачи электрического питания |
60 с |
- После контакта чувствительного элемента с контролируемой средой |
3 ... 10 с |
Диапазон регулируемой задержки срабатывания выходных реле |
0 ... 200 с |
Номинальное напряжение сети питания переменного тока |
220 В |
Пределы допускаемых отклонений напряжения питания |
180 ... 250 В |
Потребляемая от сети мощность, не более |
5 ВА |
Электрическое сопротивление линии связи между датчиком и вторичным прибором на одну жилу, не более |
--- |
Степень защиты оболочек от прикосновения и проникновения пыли и воды: |
|
- датчика |
IP54 |
- Вторичного прибора |
IP20 |
Климатические условия эксплуатации |
|
Температура окружающего воздуха: |
|
- Для датчика |
- 40 ... + 50 ° С |
- Для вторичного прибора |
--- |
Относительная влажность воздуха (при 35 ° С), не более |
|
- Для датчика |
95% |
- Для вторичного прибора |
--- |
Вибрационные нагрузки при эксплуатации (по требованию потребителя): |
|
- Диапазон частот |
5 ... 80 Гц |
- Амплитуда ускорения |
9,8 (1) м / с 2 (г) |
Маркировка взрывозащиты: |
|
- датчика |
0ExiallBT3 |
- Вторичного прибора |
--- |
* Соответствует длине 1000 линии м при сечении медной жилы 1,5 мм 2 |

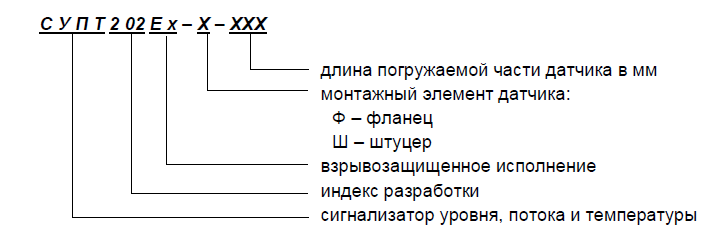

Стандартная комплектация:
- Сигнализатор СУПТ 202 Ex - 1 шт.
- Руководство по эксплуатации - 1 экз.
