СУПТ-201Ех сигнализатор уровня

Предназначен для контроля предельных положений уровня и раздела фаз жидких сред (например, вода - нефтепродукт), предельных значений скорости потока жидких и газообразных сред, а также непрерывного измерения температуры контролируемых сред в различных технологических установках (отдельные исполнения).

Имеет маркировку взрывозащиты 0ExiaIIBT3 и соответствует общим требованиям к взрывозащищенному электрооборудованию по ГОСТ Р 51330.0-99 и дополнительным требованиям к искробезопасной электрической цепи "я" взрывозащищенного электрооборудования по ГОСТ Р 51330.10-99.

Вторичный прибор с выходной искробезопасной цепью уровня И. преднзначен для установки вне взрывоопасных зон помещений и наружных установок, имеет маркировку взрывозащиты [Exia] IIB и соответствует требованиям ГОСТ Р 51330.10-99.

Соответствия РОСС СЕРТИФИКАТ RU.ГБ05.В01390.

Предназначен для контроля предельных положений уровня и раздела фаз жидких сред (например, вода - нефтепродукт), предельных значений скорости потока жидких и газообразных сред, а также непрерывного измерения температуры контролируемых сред в различных технологических установках (отдельные исполнения).

Имеет маркировку взрывозащиты 0ExiaIIBT3 и соответствует общим требованиям к взрывозащищенному электрооборудованию по ГОСТ Р 51330.0-99 и дополнительным требованиям к искробезопасной электрической цепи "я" взрывозащищенного электрооборудования по ГОСТ Р 51330.10-99.

Вторичный прибор с выходной искробезопасной цепью уровня И. преднзначен для установки вне взрывоопасных зон помещений и наружных установок, имеет маркировку взрывозащиты [Exia] IIB и соответствует требованиям ГОСТ Р 51330.10-99.

Соответствия РОСС СЕРТИФИКАТ RU.ГБ05.В01390.

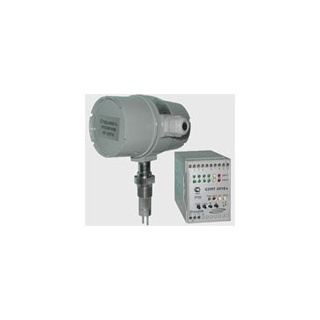

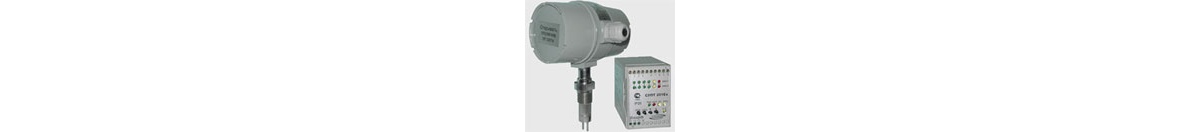

Сигнализатор состоит из датчика ДУПТ 201Ех и вторичного прибора.

Принцип действия основан на тепловом дифференциальном методе контроля уровня жидкости, скорости потока жидкости или газа. При этом осуществляется контроль разности температур двух терморезисторов, погруженных в контролируемую среду.

Один из терморезисторов (активный) подогревается стабильным электрическим током и его температура всегда выше температуры другого (пассивного) терморезистора на величину, зависящую от плотности или скорости движения контролируемой среды.

В зависимости от решаемых задач сигнализаторы обеспечивают выполнение следующих видов контроля:

  • контроль уровня жидкости по одному каналу (контроль границы раздела двух фаз);
  • контроль уровня жидкости по двум каналам (контроль границ разделов трех фаз);
  • контроль уровня жидкости по одному каналу с одновременным контролем ее движения (например, перемешивания) по одному каналу;
  • контроль скорости потока по одному каналу (контроль одного предельного значения);
  • контроль скорости потока по двум каналам (контроль двух предельных значений);
  • выдачу выходного непрерывного токового сигнала, пропорционального температуре контролируемой среды (для СУПТ-201Ех).

Достижение заданных уставок контролируемого параметра сопровождается сигналами светодиодных индикаторов на вторичном приборе и срабатыванием соответствующего выходного реле.

Характеристики

Значения

Длина L погружаемой части датчика:

- стандартная

52 мм

- По заказу

до 3000 мм

Рабочие параметры контролируемых сред:

- давление

4 МПа

- температура

-50 ... + 150 ° С

диапазон скоростей потока:

- Для жидких сред

-0003 ... 2,5 м / с

- Для газообразных сред

0,3 ... 150 м / с

Выходной токовый сигнал, пропорциональный температуре среды:

- Диапазон изменения тока

4 ... 20 мА

- Сопротивление нагрузки, не более

500 Ом

Нагрузка на контакты выходных реле при размыкании:

- Напряжение, не более

250 В

- Ток, не более

1 А

- Мощность, не более

100 В · А

Точностные характеристики:

- Пределы допускаемой основной абсолютной погрешности точки переключения при контроле уровня

± 5 мм

- Пределы допускаемой основной приведенной погрешности точки переключения при контроле скорости потока

± 4%

- Пределы допускаемой основной приведенной погрешности выходного токового сигнала при контроле температуры

± 2,5%

Время установления выходных сигналов, не более:

- После подачи электрического питания

60 с

- После контакта чувствительного элемента с контролируемой средой

10 с

Диапазон регулируемой задержки срабатывания выходных реле

0 ... 100 с

Номинальное напряжение сети питания переменного тока

220 В

Пределы допускаемых отклонений напряжения питания

180 ... 250 В

Потребляемая от сети мощность, не более

5 ВА

Электрическое сопротивление линии связи между датчиком и вторичным прибором на одну жилу, не более

12 * Ом

Степень защиты оболочек от прикосновения и проникновения пыли и воды:

- датчика

IP54

- Вторичного прибора

IP20

Климатические условия эксплуатации

Температура окружающего воздуха:

- Для датчика

- 50 ... + 50 ° С

- Для вторичного прибора

+5 ... + 50 ° С

Относительная влажность воздуха (при 35 ° С), не более

- Для датчика

95%

- Для вторичного прибора

80%

Вибрационные нагрузки при эксплуатации (по требованию потребителя):

- Диапазон частот

5 ... 80 Гц

- Амплитуда ускорения

9,8 (1) м / с 2 (г)

Маркировка взрывозащиты:

- датчика

0ExiallBT3

- Вторичного прибора

[Exial] LLB

* Соответствует длине линии 1000 м при сечении медной жилы 1,5 мм 2

Стандартная комплектация:

  1. датчик ДУПТ 201Ех зав. №  - 1 шт.
  2. вторичный прибор зав. № - 1 шт.
  3. руководство по эксплуатации - 1 экз.
  4.  копия заключения ЦСВЭ или сертификата соответствия - 1 экз.
