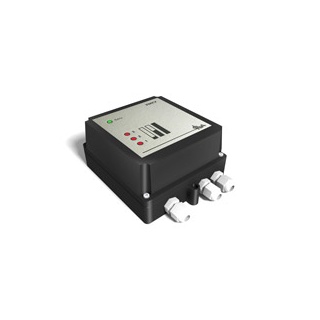

УМКУ модуль контроля уровня
Предназначен для управления технологическими процессами, связанными с контролем уровня жидкостей, порошкообразных, сыпучих и твердых кусковых сред в различных емкостях, баках, резервуарах и т. п. Может использоваться для контроля уровня в двух или трех различных емкостях. В последнем случае в каждой емкости будет находиться по одному датчику.
Контроль уровня осуществляется при помощи различных типов датчиков: кондуктометрических, поплавковых, емкостных и др. Датчики устанавливаются обслуживающим персоналом на заданных уровнях - отметках. Прибор фиксирует уровень контролируемой среды в емкости и выдает сигнал на соответствующее встроенное электромагнитное реле, и на светодиодный индикатор, расположенный на передней панели.
Принцип действия прибора состоит в преобразовании сигнала, поступающего на его вход, в электрический релейный сигнал.
Входным сигналом может являться:
- изменение электрического сопротивления между электродами датчиков, при погружении их в жидкость - кондуктометрические датчики
- замыкание пары любых контактов - электромагнитного реле, геркона, и т. д.
- открытый переход коллектор-эмиттер - емкостные или индукционные датчики
Прибор состоит из трех независимых каналов, выполняющих одинаковые функции. Основные элементы каждого из каналов следующие:
- датчик уровня
- ступенчатый регулятор чувствительности
- пороговое устройство
- выходное реле
Конструктивно прибор УМКУ выполнен в пластмассовом корпусе настенного крепления (типа Н). Внутри находится печатная плата, на которой расположены элементы электрической схемы. Верхняя крышка с лицевой панелью крепится к основанию с помощью четырех винтов.
На лицевой панели расположены следующие светодиодные индикаторы:
- "Сеть", свечение которого указывает о наличии сетевого напряжения и о нормальной работе встроенного блока питания прибора
- "Уровень 1", "Уровень 2", "Уровень 3", - сигнализирующие о срабатывании датчика соответствующего уровня.
Характеристики |
Значения |
---|---|
Напряжение питания прибора |
110…245 В, 50 Гц |
Потребляемая мощность, не более |
3 Вт. |
Относительная влажность воздуха (при 25°С) |
30…80 |
Температура окружающей среды |
-20…+50°С |
Атмосферное давление |
86…107 кПа |
Количество каналов контроля уровня |
3 |
Напряжение питания датчиков уровня, не более |
6 В |
Время задержки срабатывания реле, не более |
2 с |
Количество выходных реле |
3 |
Максимальный ток коммутации контактов реле, не более |
7 А |
Максимальное напряжение на контактах, не более |
250 В 50 Гц |
Степень защиты корпуса |
IP54 |
Климатическое исполнение по ГОСТ15150-69 |
УХЛ4 |
Габаритные размеры корпуса |
138 х 105 х 59 мм |
Масса прибора, не более |
0.8 кГ |
Средний срок службы, не менее |
10 лет |
Стандартная комплектация:
- Прибор УМКУ - 1 шт.
- Паспорт и руководство по эксплуатации - 1 шт.
- Потребительская тара - 1 шт.
