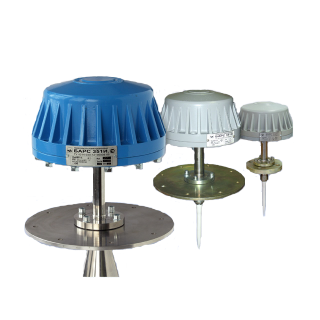

БАРС-351И уровнемер радарный

Предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±1 мм) измерения уровня различных жидких сред: светлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.

Зарегистрирован в Государственном реестре средств измерений под №33284-13.

Радарный уровнемер БАРС351И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±1 мм) измерения уровня различных жидких сред: светлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.

Зарегистрирован в Государственном реестре средств измерений под №33284-13.

Радарный уровнемер БАРС351И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Представляет собой радиоволновый дальномер с непрерывным излучением. Блок обработки формирует радиосигнал с периодической линейной модуляцией частоты, излучаемый антенной в направлении контролируемой среды. Радиоволна проходит через свободное пространство, отражается от поверхности контролируемой среды, распространяется в обратном направлении, принимается антенной и вновь поступает в блок обработки, где взаимодействует с сигналом, излучаемым в данный момент времени.

Сигнальный процессор производит спектральную обработку измерительного сигнала и выполняет вычисление текущего уровня, которое преобразуется в цифровой код и аналоговый токовый сигнал и передается по линиям информационной связи на внешние устройства.

Радарный уровнемер БАРС351И предусматривает эксплуатацию совместно с внешними устройствами:

  • ПЭВМ с программным обеспечением;
  • универсальный вторичный преобразователь УВП-02;
  • блок контроля и управления БУК-01;
  • аналоговый показывающий прибор (миллиамперметр);
  • регистрирующий прибор (самописец).

Радарные уровнемеры БАРС351И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Основные функции:

  • высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
  • передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.

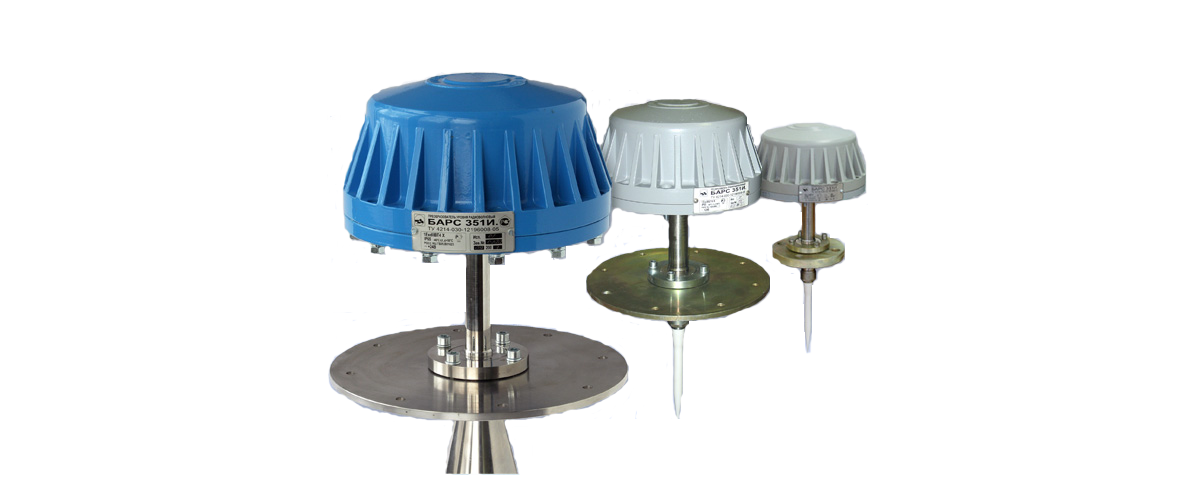

Радарный уровнемер БАРС351И конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Для обеспечения возможности монтажа радарного уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования уровнемеров на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.

Достоинства:

  • высокая точность измерений (погрешность измерения ±1 мм);
  • высокая надежность;
  • независимость точности и стабильности измерений от влияния дестабилизирующих факторов (температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.);
  • полная автоматизация, что предельно облегчает установку, включение и эксплуатацию прибора;
  • возможность работы во взрывоопасных зонах;
  • полная безопасность для персонала предприятий ввиду малой мощности излучения (существенно ниже существующих норм), а также – полной локализации радиоволн внутри резервуара;
  • легкость интеграции прибора в информационную сеть предприятия и АСУТП ;
  • автоматические самодиагностика и сигнализация внутренних отказов;
  • возможность работы при существенном изменении питающих напряжений;
  • небольшая потребляемая мощность.

Характеристики

Значения

Напряжение питания

БАРС351И

+18 ... 36 В

Погрешность измерения

БАРС351И

±1%

Диапазон измерения

БАРС351И

до 30 м

Потребляемая мощность, не более

БАРС351И

9 Вт

Выходные сигналы

непрерывный токовый

4 ... 20 мА

два цифровых выхода

RS-485

Условия эксплуатации уровнемера:

температура окружающей среды

-40 °С ... +50 °С

температура контролируемой среды

-40 °С ... +100 °С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 °С)

 вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

БАРС351И

IP65

Примечание

Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь уровня радиоволновый БАРС351И – 1 шт.
  2. Руководство по эксплуатации – 1 экз.
  3. Программное обеспечение верхнего уровня – 1 компакт-диск.
  4. Свидетельство о поверке – 1 шт.
