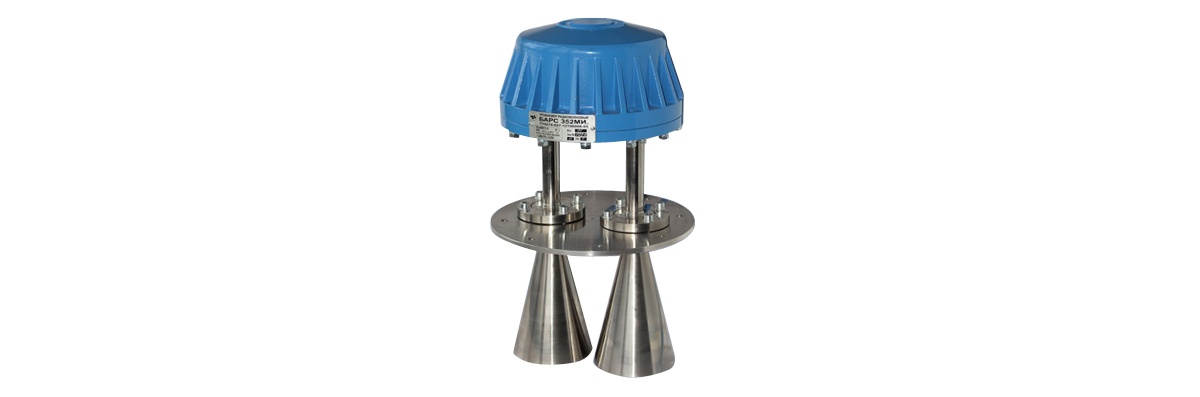

БАРС-352И уровнемер радарный
Предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±1 мм) измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.
Зарегистрирован в Государственном реестре средств измерений под №33285-13.
Радарный уровнемер БАРС352И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Представляет собой радиоволновый дальномер с непрерывным излучением. Блок обработки формирует радиосигнал с периодической линейной модуляцией частоты, излучаемый антенной в направлении контролируемой среды. Радиоволна проходит через свободное пространство, отражается от поверхности контролируемой среды, распространяется в обратном направлении, принимается антенной и вновь поступает в блок обработки, где взаимодействует с сигналом, излучаемым в данный момент времени.
Сигнальный процессор производит спектральную обработку измерительного сигнала и выполняет вычисление текущего уровня, которое преобразуется в цифровой код и аналоговый токовый сигнал и передается по линиям информационной связи на внешние устройства.
Радарный уровнемер БАРС352И предусматривает эксплуатацию совместно с внешними устройствами:
- ПЭВМ с программным обеспечением;
- универсальный вторичный преобразователь УВП-02;
- блок контроля и управления БУК-01;
- аналоговый показывающий прибор (миллиамперметр);
- регистрирующий прибор (самописец).
Радарные уровнемеры БАРС352И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

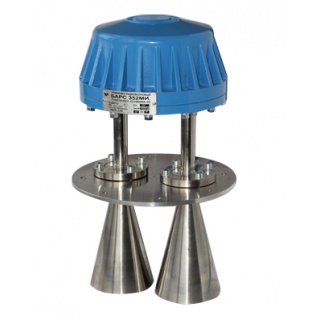

Уровнемер конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

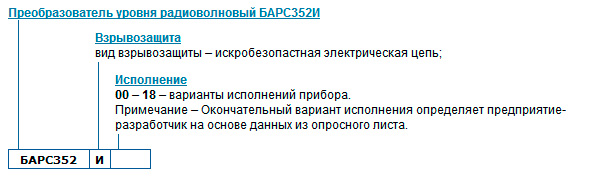

Для обеспечения возможности монтажа радарного уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования уровнемеров на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.
Основные функции:
- высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
- передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.
Достоинства:
- высокая точность измерений (погрешность измерения ±1 мм);
- высокая надежность;
- независимость точности и стабильности измерений от влияния дестабилизирующих факторов (температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.);
- стабильная работа в условиях интенсивных испарений;
- полная автоматизация, что предельно облегчает установку, включение и эксплуатацию прибора;
- возможность работы во взрывоопасных зонах;
- полная безопасность для персонала предприятий ввиду малой мощности излучения (существенно ниже существующих норм), а также – полной локализации радиоволн внутри резервуара;
- легкость интеграции прибора в информационную сеть предприятия и АСУТП ;
- автоматические самодиагностика и сигнализация внутренних отказов;
- возможность работы при существенном изменении питающих напряжений;
- небольшая потребляемая мощность.
Характеристики |
Значения |
Напряжение питания |
|
БАРС352И |
+18 ... 36 В |
Погрешность измерения |
|
БАРС352И |
±1мм |
Диапазон измерения |
|
БАРС352И |
до 30 м |
Потребляемая мощность, не более |
|
БАРС352И |
9 Вт |
Выходные сигналы |
|
непрерывный токовый |
4 ... 20 мА |
два цифровых выхода |
RS-485 |
Условия эксплуатации: |
|
температура окружающей среды |
-40 °С ... +50 °С |
температура контролируемой среды |
-40 °С ... +100 °С |
давление в объекте контроля |
до 1,6 МПа |
относительная влажность |
до 95% (при 35 °С) |
вибрационные нагрузки |
5 ... 80 Гц, 1 g |
Степень защиты обеспечиваемая оболочкой |
|
БАРС352И |
IP65 |
Примечание |
|
Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика. |
Стандартная комплектация:
- Преобразователь уровня радиоволновый БАРС352И – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Программное обеспечение верхнего уровня – 1 компакт-диск.
- Свидетельство о поверке – 1 шт.
