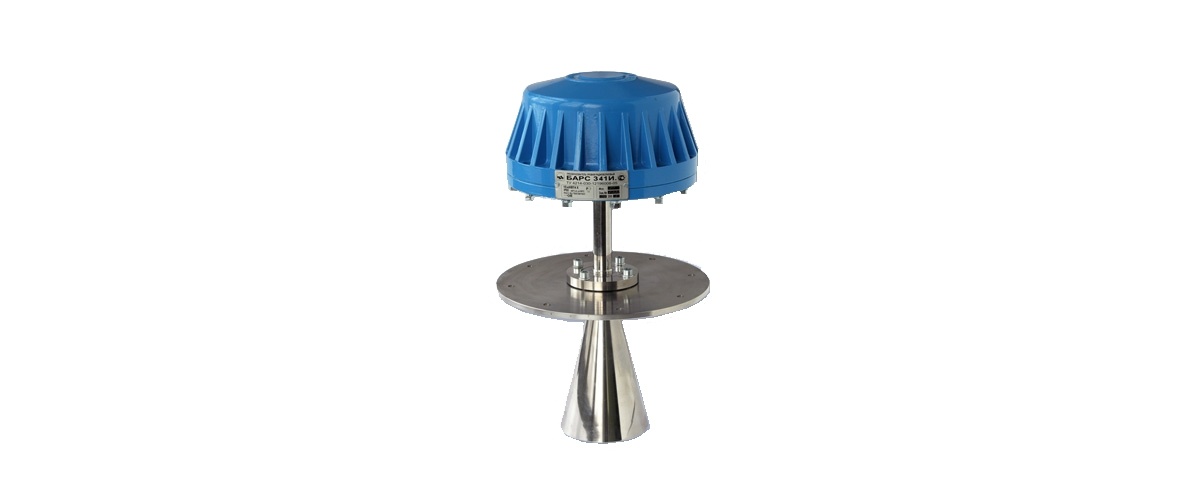

БАРС341И уровнемер радарный

Предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±2 мм) измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением.

Зарегистрирован в Государственном реестре средств измерений под №33286-13.

Радарный уровнемер БАРС341И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±2 мм) измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением.

Зарегистрирован в Государственном реестре средств измерений под №33286-13.

Радарный уровнемер БАРС341И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Излучает радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. На каждой частоте прибор принимает отраженный от поверхности контролируемой среды сигнал и сравнивает его с излученным сигналом. Выделенный в смесителе приемника сигнал преобразуется в цифровой код. Значения массива цифровых данных обрабатываются микроконтроллером. Результатом этой обработки является информация о дальности до отражающей поверхности (контролируемой среды), которая преобразуется в токовый сигнал на выходе прибора и в цифровой сигнал на интерфейсном выходе. Последний может использоваться для передачи информации в ЭВМ или вторичный преобразователь.

Радарный уровнемер БАРС341И предусматривает эксплуатацию совместно с внешними устройствами:

  • ПЭВМ с программным обеспечением;
  • универсальный вторичный преобразователь УВП-02;
  • блок контроля и управления БУК-01;
  • аналоговый показывающий прибор (миллиамперметр);
  • регистрирующий прибор (самописец).

Радарные уровнемеры БАРС341И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Уровнемер конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки уровнемера на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Для обеспечения возможности монтажа уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования приборов на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.

Основные функции:

  • высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
  • передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.

Достоинства:

  • высокая точность измерений (погрешность измерения ±2 мм);
  • надежность работы независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, агрессивный характер измеряемой среды, испарений);
  • использование как переменного, так и постоянного (независимо от полярности) питающего напряжения. Низкое (24 В) напряжение питания;
  • возможность использования прибора во взрывоопасных зонах;
  • наличие токового и интерфейсного (RS-485) выходов. Длина гальванически развязанных выходных линий связи (без дополнительных расширителей магистрали) – до 1000 м;
  • защита от перенапряжений и грозоразрядов по цепи питания и выходам интерфейсов;
  • вибропрочное исполнение;
  • самодиагностика и сигнализация внутреннего перегрева, отказов модуля СВЧ, микропроцессорной части, схемы калибровки прибора, изменения характеристик антенной системы.

Характеристики

Значения

Напряжение питания

БАРС341И

+18 ... 36 В или ~14 ... 27В, 50Гц

Погрешность измерения

БАРС341И

±2 мм

Диапазон измерения

БАРС341И

до 30 м

Потребляемая мощность, не более

БАРС341И

6 Вт

Выходные сигналы

непрерывный токовый

0 ... 20 мА или 4 ... 20 мА

два цифровых выхода

RS-485

Условия эксплуатации:

температура окружающей среды

-40 °С ... +50 °С

температура контролируемой среды

-40 °С ... +100 °С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 °С)

 вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

БАРС341И

IP65

Примечание

Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь уровня радиоволновый БАРС341И – 1 шт.
  2. Руководство по эксплуатации – 1 экз.
  3. Программное обеспечение верхнего уровня – 1 компакт-диск.
  4. Свидетельство о поверке – 1 шт.
