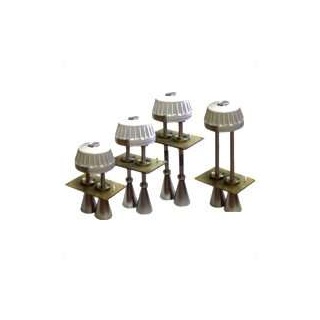

БАРС-322МИ уровнемер раданый

Предназначен для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред, контроля и световой сигнализации заданных положений текущего уровня или текущего объема в технологических и товарных резервуарах, бункерах, танках и т.п. стационарных установках, в том числе и в емкостях, находящихся под избыточным давлением.

Позволяет отображать измеренное значение на встроенном цифровом индикаторе и осуществлять преобразование измеренного значения в токовый сигнал и цифровой кодовый сигнал RS-485 для последующего обмена информацией с другими аппаратными средствами автоматизированных систем управления (АСУ).

Имеет маркировку «1ExdIIBT3 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Предназначен для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред, контроля и световой сигнализации заданных положений текущего уровня или текущего объема в технологических и товарных резервуарах, бункерах, танках и т.п. стационарных установках, в том числе и в емкостях, находящихся под избыточным давлением.

Позволяет отображать измеренное значение на встроенном цифровом индикаторе и осуществлять преобразование измеренного значения в токовый сигнал и цифровой кодовый сигнал RS-485 для последующего обмена информацией с другими аппаратными средствами автоматизированных систем управления (АСУ).

Имеет маркировку «1ExdIIBT3 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Излучает радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. Отраженная от поверхности контролируемой среды радиоволна попадает в приемник радиоволнового уровнемера. В результате взаимодействия излученного сигнала и сигнала, отраженного поверхностью контролируемой среды, в приемнике уровнемера выделяется сигнал с частотой, пропорциональной дальности до поверхности. Этот сигнал обрабатывается по специальному алгоритму микропроцессором, с помощью которого происходит вычисление дальности до контролируемой среды, преобразование ее в текущий уровень или текущий объем и отображение его значения на встроенном цифровом индикаторе.

Одновременно текущий уровень или текущий объем преобразуется в цифровой сигнал на интерфейсном выходе и в сигнал токового выхода, которые могут использоваться для передачи информации в ЭВМ или вторичный преобразователь для дистанционной индикации результата измерения.

Радарный уровнемер БАРС322МИ предусматривает эксплуатацию совместно с внешними устройствами:

  • ПЭВМ с программным обеспечением;
  • универсальный вторичный преобразователь УВП-02;
  • блок контроля и управления БУК-01;
  • аналоговый показывающий прибор (миллиамперметр);
  • регистрирующий прибор (самописец).

Радарные уровнемеры БАРС322МИ могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Уровнемер конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки радарного уровнемера на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Конструкция прибора позволяет при необходимости осуществлять отсоединение и замену блока обработки без демонтажа антенно-волноводной системы, т.е. без разгерметизации резервуара.

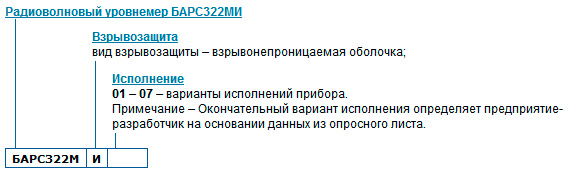

Для обеспечения стабильной работы на средах с широким диапазоном значений диэлектрической проницаемости (коэффициента отражения от поверхности), в условиях разнообразия технологических процессов и резервуаров с различными геометрическими размерами, радарные уровнемеры имеют ряд конструктивных исполнений, отличающихся наличием дополнительного усилителя принимаемого сигнала и возможностью варьировать тип и размеры АВС.

Основные функции:

  • непрерывное бесконтактное точное измерение текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды и преобразование ее в значение текущего уровня, свободного пространства (расстояния от максимального положения уровня до его текущего положения) или текущего объема с учетом параметров, введенных пользователем в режиме настройки;
  • преобразование значения текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды в выходной цифровой (кодовый) сигнал, преобразование значения текущего уровня, свободного пространства или текущего объема контролируемой среды в выходные сигналы: непрерывный токовый, дискретный (контакты реле) и цифровой (кодовый RS-485);
  • отображение результатов измерений текущего уровня на встроенном цифровом индикаторе: текущего расстояния до поверхности контролируемой среды – в натуральных единицах измерения, текущего уровня – в натуральных или относительных единицах измерения, свободного пространства – в натуральных или относительных единицах измерения, текущего объема – в относительных единицах измерения;
  • отображение результатов измерений текущего уровня на встроенном цифровом индикаторе: текущего расстояния до поверхности контролируемой среды – в натуральных единицах измерения, текущего уровня – в натуральных или относительных единицах измерения, свободного пространства – в натуральных или относительных единицах измерения, текущего объема – в относительных единицах измерения;
  • идентификация устройства измерения при работе в составе АСУ;
  • автодиагностика и сигнализация отказов.

Достоинства:

  • точность измерения (погрешность) – ±50 мм;
  • высокая надежность работы радарного уровнемера независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, наличие испарений, агрессивный характер, конденсация водяного пара);
  • возможность использования прибора во взрывоопасных зонах;
  • возможность местного контроля результатов измерений на встроенном цифровом индикаторе;
  • наличие интерфейсного выхода RS-485;
  • наличие двух встроенных реле;
  • низкое (24В) напряжение питания прибора и малое энергопотребление;
  • защита от перенапряжений и грозоразрядов по цепи питания и интерфейсного выхода;
  • вибропрочное исполнение;
  • самодиагностика и сигнализация внутреннего температурного режима, отказов модуля СВЧ и микропроцессорной части;
  • возможность демонтажа прибора без разгерметизации резервуара.

Характеристики

Значения

Напряжение питания

БАРС322МИ

+18 ... 36 В

Погрешность измерения

БАРС322МИ

±50 мм

Диапазон измерения

БАРС322МИ

до 30 м

Потребляемая мощность, не более

БАРС322МИ

6 Вт

Выходные сигналы

непрерывный токовый

0 ... 5 мА или 0 ... 20 мА или 4 ... 20 мА

цифровой выход

RS-485

релейный (уставки)



тип

нормально размокнутый контакт

количество

2

электрическая нагрузка, не более;



на переменном токе

0,1 А, 280 В, 25 В•А

 на постоянном токе

0,1 А, 400 В, 40 Вт

Цифровой индикатор:

тип

полупроводниковый

число разрядов

5

Условия эксплуатации:

температура окружающей среды

-40 °С ... +50 °С

температура контролируемой среды

-40 °С ... +100 °С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 °С)

 вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

БАРС322МИ

IP65

Примечание

Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь уровня радиоволновый БАРС322МИ – 1 шт.
  2. Руководство по эксплуатации – 1 экз.
  3. Магнитный ключ – 1 шт.
  4. Программное обеспечение верхнего уровня – 1 компакт-диск.
