РСУ-1Р, РСУ-1РА датчик уровня микроволновый

Предназначены для контроля пороговых уровней высокотемпературных (до +200 º С) неабразивных сыпучих материалов (зерно в сушилке, силикатные смеси, керамзит и пр.) В самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Продукт может содержать агрессивные примеси (например, негашёную известь).

Приборы применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня в тяжёлых условиях эксплуатации.

Предназначены для контроля пороговых уровней высокотемпературных (до +200 º С) неабразивных сыпучих материалов (зерно в сушилке, силикатные смеси, керамзит и пр.) В самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Продукт может содержать агрессивные примеси (например, негашёную известь).

Приборы применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня в тяжёлых условиях эксплуатации.

РСУ-1Р  питается от сети переменного тока (~ 187-242 В, 49-51 Гц), а  РСУ-1РА  - от постоянного напряжения 21-27 В.

Принцип действия сигнализаторов основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

  1. Возможность установки как на параллельные стенки бункера, так и на его конический сход с углом при вершине до 70 º .
  2. Возможность использовать датчик на бункерах с высокотемпературным сырьем (между бункером и активными элементами модуля имеется воздушный зазор не менее 25 мм и слой фторопласта толщиной 10 мм). Температура сырья в бункере может составлять от -40 до +200 º С.
  3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).

Для установки на бункер каждого модуля в его стенке необходимо вырезать квадратное отверстие размером 90х90 мм.

Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А.

Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле / ​​на отключение реле / ​​симметричная) задаётся переключателями внутри прибора.

Мощность микроволнового излучения не превышает 0,01 Вт.

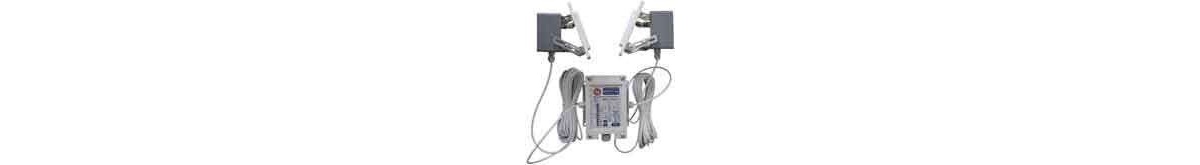

Стандартная комплектация:

  1. Микроволновый ГЕНЕРАТОР-02РГ ППМ;
  2. Микроволновый ДЕТЕКТОР-02РП ППМ;
  3. Вторичный прибор - сигнализатор "Контур-2".
