РСУ-1Р-2, РСУ-1Р-2А микроволновый сигнализатор уровня

Предназначены для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров.

Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. Д.).

Предназначены для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров.

Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. Д.).

РСУ-1Р-2  питается от сети переменного тока (~ 187-242 В, 49-51 Гц), а  РСУ-1Р-2А  - от постоянного напряжения 21-27 В.

Температура контролируемого продукта - от - 40 до + 80 º С.

Принцип действия сигнализаторов основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

  1. Возможность установки как на параллельные стенки бункера, так и на его конические сходы. Крепёжная труба может быть приварена к стенке бункера под любым углом.
  2. Возможность использовать прибор на бункерах с высокими механическими и ударными нагрузками. Со стороны продукта волновод закрывается стаканом, изготовленным из износостойкого и ударопрочного композита - полиуретана. Толщина дна стакана - 15 мм.
  3.  Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).
  4. Удобство монтажа - для установки генераторного (детекторного) модуля требуется только одно круглое отверстие диаметром 48-50 мм.

Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле / ​​на отключение реле / ​​симметричная) задаётся переключателями внутри прибора.

Мощность микроволнового излучения не превышает 0,01 Вт.

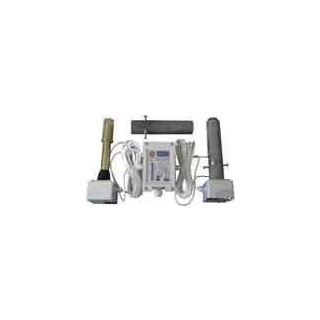

Стандартная комплектация:

  1. Микроволновый ГЕНЕРАТОР-02ВГ ППМ;
  2. Микроволновый ДЕТЕКТОР-02ВП ППМ;
  3. Вторичный прибор - сигнализатор "Контур-2";
  4. Все необходимые кабели, крепёжные и установочные элементы.
