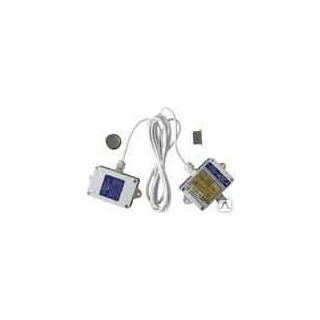

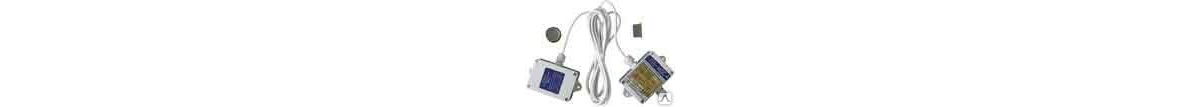

РСУ-4 сигнализатор уровня микроволновый

Предназначен для контроля пороговых уровней сыпучего продукта в бункерах, используется как датчик подпора в самотёках, головках и башмаках норий (в том числе сдвоенных), сбросных коробах цепных конвейеров и т. д.

Предназначен для контроля пороговых уровней сыпучего продукта в бункерах, используется как датчик подпора в самотёках, головках и башмаках норий (в том числе сдвоенных), сбросных коробах цепных конвейеров и т. д.

Работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.

Начальное состояние РСУ-4 ( "замкнут" или "разомкнут") задаётся встроенным переключателем. При достижении продуктом места установки датчика его состояние меняется на противоположное.

Принцип действия прибора основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. ГЕНЕРАТОР-4 МГ и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в опредёленной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т. д.

Характеристики Значения

Ширина (диаметр) бункера (самотёка)

от 0,1 до 1,5 м

Диапазон рабочих напряжений

20 - 250 В AC / DC

Тип выходного сигнала

замкнут / разомкнут

Падение напряжения в состоянии "замкнут"

не более 3 В

Ток нагрузки в состоянии "замкнут"

до 400 мА

Ток нагрузки в состоянии "разомкнут"

не более 4 мА

Ток в цепи короткозамкнутой нагрузки

не более 5 мА

задержка срабатывания

3 сек.

Диапазон рабочих температур

от -40 до +40 O C

Мощность излучаемого радиосигнала

не более 0,01 Вт

Исполнение модулей 4-МГ и МДС-4

IP54

Стандартная комплектация:

  1. Генераторный МОДУЛЬ-4 МГ;
  2. Модуль сигнализации уровня МДС-4;
  3. Паспорт;
  4. Соединительный кабель;
  5. Крепёжные элементы;
  6. Износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).
