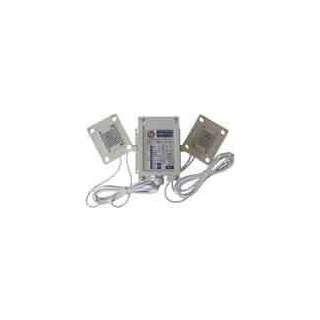

РСУ-2, РСУ-2А двухканальный микроволновый датчик уровня

Предназначен для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.).

Применяется на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д.

При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.



Предназначен для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.).

Применяется на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д.

При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.



  • Технические характеристики

РСУ-2 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-2А – от постоянного напряжения 21-27 В.

Принцип действия основан на том, что микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор".

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.

Характеристики

Значения

Ширина (диаметр) бункера

от 0,3 до 1,5 м

Количество каналов контроля уровня

2

Расстояние между уровнями

до 1 м

рабочая частота

от 9,8 до 10,2 ГГц

Потребляемая мощность, не более

2 Вт

Выходной сигнал каждого канала

перекидной контакт реле

Нагрузка каждого канала

до 250 В, до 2 А

Задержка на переключение реле для каждого канала

регулируемая от 1 до 20 с

Тип задержки (переключаемый)

на включение / на выключение / симметричная

Излучаемая мощность, не более

0,01 Вт

температурный диапазон

от -40 до +40 º

Исполнение по ГОСТ 14254-96

выносных модулей

IP65

сигнализатора

IP54

Габариты

выносных модулей

111х91х25 мм

сигнализатора

121х163х90 мм

Масса комплекта, не более

1,2 кг
