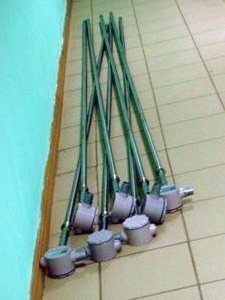

СЖУ-1-М - сигнализатор жидкости ультразвуковой волноводный с кольцевыми чувствительными элементами

Предназначен для индикации достижения жидкостью от трех до 8-ми заданных значений уровня жидкости.
Область применения - в автоматизированных системах регулирования и управления технологическими процессами нефтехимической, химической энергетической и других отраслей промышленности, а также в системах предусматривающих предупредительную сигнализацию. Позволяют контролировать уровень жидкости в открытых или закрытых емкостях технологических установок промышленных объектов.

Контролируемые среды: нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе  кипящие. Стойкость к агрессивным средам определяется материалом, контактирующим со средой – сталь 12Х18Н10Т.

Предназначен для индикации достижения жидкостью от трех до 8-ми заданных значений уровня жидкости.
Область применения - в автоматизированных системах регулирования и управления технологическими процессами нефтехимической, химической энергетической и других отраслей промышленности, а также в системах предусматривающих предупредительную сигнализацию. Позволяют контролировать уровень жидкости в открытых или закрытых емкостях технологических установок промышленных объектов.

Контролируемые среды: нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе  кипящие. Стойкость к агрессивным средам определяется материалом, контактирующим со средой – сталь 12Х18Н10Т.

Принцип действия: индикация демпфирования ультразвуковых импульсов при погружении чувствительного элемента в жидкость.

Особенности:

  1.   Изготавливаются с маркировкой взрывобезопасного исполнения:
  2.   Взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .
  3.   Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.

Характеристики

Значения

 Параметры контролируемой жидкости:



 Температура

 от -196 до +400 °С

давление

от 0 до 6 МПа (по заказу до 20 МПа)

вязкость

до 10 Пас.

 Диапазон температур окружающего воздуха

 - от - 55  до + 75 °С.

 Напряжение питания

  от 8 до 30В постоянного тока (с защитой от переполюсовки).

 Потребляемый ток - не более

 50мА.

 Два вида выходных сигналов

"открытый коллектор" и "токовый выход"  4-20мА.

 Время срабатывания сигнализатора устанавливается по заказу,

 стандартно 2с.

Напряжение, коммутируемое коллектором

от 14 до 28В, при токе не более 100мА.

 Степень защиты корпуса

- IP67.

 Масса типового прибора, не более

1,1 кг.

 Габаритные размеры корпуса типового прибора,

190х110х80 мм

 Длина погружной части устанавливается по заказу

 от 80 до 4000мм,

 Чувствительный элемент -  кольцевые диаметром

 20мм.

 Расположение прибора на объекте

вертикальное.

 Сигнализатор устойчив к воздействию вибрации с ускорением

 2g.

 Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.

 Узлы уплотнения: штуцер G1 или G3/4, накидная гайка G1 или  фланец.

Для заказа сигнализатора необходимо заролнить опросный лист
