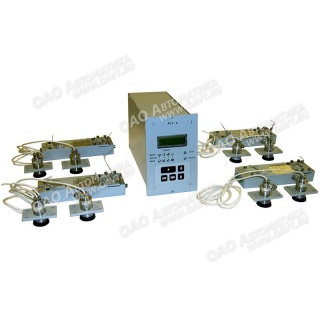

АСУ-4 сигнализатор уровня акустический

Предназначен для контроля и сигнализации наличия или отсутствия жидкости внутри этой трубы (или емкости) на контролируемом уровне (до четырех точек контроля) или момента перехода жидкости через контролируемые уровни.

Предназначен для контроля и сигнализации наличия или отсутствия жидкости внутри этой трубы (или емкости) на контролируемом уровне (до четырех точек контроля) или момента перехода жидкости через контролируемые уровни.

Особенности:

  • контроль производится без контакта с жидкостью
  • преобразователи сигнализатора устанавливаются на наружной поверхности контролируемой емкости без нарушения целостности ее стенок.
  • контроль уровня до 4-х точек

Принцип действия сигнализатора основан на контроле величины амплитуды ультразвуковых волн, возбуждаемых и принимаемых пьезоэлектрическими преобразователями в стенке емкости на контролируемом уровне при наличии или отсутствии на этом уровне жидкости внутри емкости.

Сигнализатор конструктивно состоит из следующих частей:

  1. электронного блока БЭ-67, устанавливаемого в помещении
  2. четыре блока БУП-4, устанавливаемых на местах контроля уровня. Каждый из блоков БУП-4 в свою очередь состоит из блока управления БУП-4 и двух акустических преобразователей ПА-2, которые соединены с блоком управления БУП-4 экранированными кабелями длиной по 1 м (по заказу длина кабелей может быть увеличена до 2,5 м).

Сигнализатор соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03, и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Сигнализатор имеет уровень взрывозащиты «взрывобезопасный», соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10.

Вид взрывозащиты сигнализатора — «искробезопасная электрическая цепь i» по ГОСТ Р 51330.10.

Сигнализатор коммутирует электрические цепи при достижении (превышении или снижении) заданных уровней жидкостей в контролируемых емкостях и может быть использован для автоматической блокировки, пуска и остановки электродвигателей насосов.

 В сигнализаторе реализованы следующие функции:

  • световая сигнализация уровней по каждому из четырех каналов;
  • световая сигнализация об отказах, связанных с нарушениями в электрических цепях и акустическом тракте первичных преобразователей или в линии связи между блоками БЭ-67 и БУП-4;
  • срабатывание контактных пар электромеханических реле сигнализации уровней каждого из четырех каналов, а также одного реле «ОТКАЗ», которое срабатывает при обнаружении отказа в любом из четырех каналов;
  • запись, сохранение в энергонезависимой памяти и чтение на жидкокристаллическом индикаторе данных о переключениях состояний каналов по конвейерной схеме: записываются до 99 последних событий с фиксацией времени каждого события;
  • передачу текущих данных о состоянии каждого канала на вход ПЭВМ по интерфейсу RS-485

Характеристики

Значения


Контролируемая среда

жидкость внутри трубы или емкости с плотностью не менее 800 кг/м3, не налипающая на стенки сосуда и не высоковязкая

Материал стенки контролируемого объекта (трубы или емкости)

металл (кроме свинца) с толщиной стенки от 4 до 10 мм

Требования к месту установки акустических датчиков ПА-2

— при горизонтальной установке на емкостях поверхность в месте контроля — плоская, цилиндрическая или сферическая с радиусом кривизны не менее 250 мм;
— при установке преобразователей вдоль оси трубы ее диаметр должен быть не менее 80 мм;
— отсутствие сварных швов в месте контроля уровня.

Количество контролируемых уровней

от 1 до 4 (каждый уровень контролируется независимо)

Выходные сигналы

— переключающие контакты реле по каждому каналу;
— световая сигнализация на месте контроля уровня и на электронном блоке, устанавливаемом на щите.

Коммутационная способность выходных реле УРОВЕНЬ и ОТКАЗ

— вид нагрузки — активная или индуктивная;
— напряжение постоянного или переменного тока — не более 240 В;
— ток нагрузки — не более 1 А.

Погрешность срабатывания от заданного значения уровня

не превышает ± 10 мм (при нормальных условиях по ГОСТ 23222)

Длина линии связи между блоком БЭ-67 и блоком БУП-4

до 500 м (с максимально допускаемыми параметрами кабеля С0 < 0,05 мкФ, L0 < 1,0 мГн, R0 < 50 Ом)

Напряжение в линии связи между блоком БЭ-67 и блоком БУП-4

не более 20 В, ток короткого замыкания — не более 100 мА

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 25 В•А

Условия эксплуатации электронного блока БЭ-67

— температура окружающего воздуха от 10 до 40 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 95%.

Диапазон температур в месте установки блока БУП-4

от - 40 до + 70 °С

Температура поверхности емкости в месте установки преобразователей ПА-2

от - 40 до + 150 °С

Степень защиты от проникновения твердых предметов

— блока БЭ-67 — IР20;
— блока БУП-4 — IP54.

Габаритные размеры

— электронного блока БЭ-67 — 190×122×300 мм;
— блока управления БУП-4 — 200×60×42 мм;
— преобразователя ПА-2 — 70×42×60 мм.

Масса

— электронного блока БЭ-67 — не более 5 кг;
— блока БУП-4 — не более 3 кг.





Стандартная комплектация:

  1. блок электронный БЭ-67 - 1 шт.
  2. блоки БУП-4 - 4 шт.
  3. комплект запасных частей - 1 компл.
  4. комплект монтажных частей - 1 компл.
  5. комплект принадлежностей - 1 компл.
  6. руководство по эксплуатации - 1 экз.
  7. паспорт. - 1 экз.



 Сигнализатор уровня АСУ-4 5Д1.430.016 ТУ.
