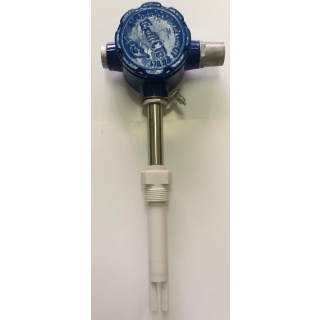

СЖУ-1-ВФ сигнализатор жидкости ультразвуковой одноточечный

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах управления технологическими процессами нефтехимической, химической и других отраслей промышленности.

Высокая стойкость к воздействию химически агрессивных продуктов: кислот и щелочей.


 Изготавливается с двумя видами маркировки взрывобезопасного исполнения:

  •      искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  •      взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах управления технологическими процессами нефтехимической, химической и других отраслей промышленности.

Высокая стойкость к воздействию химически агрессивных продуктов: кислот и щелочей.


 Изготавливается с двумя видами маркировки взрывобезопасного исполнения:

  •      искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  •      взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .

Принцип действия: просвечивание ультразвуком контролируемого объема.

Исполнение: интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь, Погружная часть изготовлена из фторопласта. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Возможности:

  • Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
  • С помощью магнитного ключа можно проводить диагностику прибора и выходных цепей.

Контролируемые среды: предназначен для работы в химически агрессивных средах для контроля уровня кислот и щелочных растворов.

Характеристики

Значения

Длина погружной части устанавливается по заказу:

от 80 до 1000мм

Чувствительный элемент выполнен в виде

вилки длиной 80мм

Расположение прибора на объекте:

вертикальное

Сигнализатор устойчив к воздействию вибрации с ускорением 2g



Агрессивность среды не должна превышать:

химическую стойкость фторопласта

Узлы уплотнения:

- штуцер G1" или М30х2, фланец (СЖУ-1-ВФ),

Параметры контролируемой жидкости:

Температура

40 до +100 °С

давление

от 0 до 6 МПа (по заказу до 20 МПа);

вязкость

до 10 Пас.

Диапазон температур окружающего воздуха

от - 55  до + 75 °С

Напряжение питания

от 8 до 30В постоянного тока (с защитой от переполюсовки).

Потребляемый ток

не более 20мА.



Напряжение, коммутируемое выходным ключом сигнализатора

устанавливается по заказу, стандартно 2с.

Два вида выходных сигналов

сухой контакт" и "токовая петля 4-20мА"  (7±1 и 14±1мА).

Напряжение, коммутируемое выходным ключом сигнализатора

от 14 до 28В, при токе не более 100мА.



Степень защиты корпуса

IP67.

Масса типового прибора, не более

190х110х80 м

Масса типового прибора, не более

1,1 кг

Стандартная комплектация:

  1. Сигнализатор жидкости ультразвуковой СЖУ-1-В ТУ4214-001-89867625-2009 - 1
  2. Руководство по эксплуатации 4214-001-89867625-2016 (В) * - 1
  3. Монтажные части по заказу
  4. 1 Паспорт
  5. 1 Упаковка
  6. Ключ для завинчивания / отвинчивания крышек коробки взрывозащищенной КТА серии В (20) 3464-020-01403939-05 * ТУ

* Для партии сигнализаторов одного вида исполнения, направляемых в один адрес, допускается прилагать РЭ и ключ по 1 экз. на каждые 10 экземпляров сигнализаторов или другое количество по согласованию с потребителем

Дополнительная комплектация (по заказу)

 . Из Корпус • нержавеющей Стали
 • Электроника в стандарте NAMUR (напряжение питания 8,2В, выход - "токовая петля" 0,8 - 2 мА) .



Для заказа уровнемера необходимо заполнить опросный лист

По заказу дополнительные комплектующие: барьеры искрозащиты, источники питания, промежуточные реле, реле времени, присоединительный кабель.
