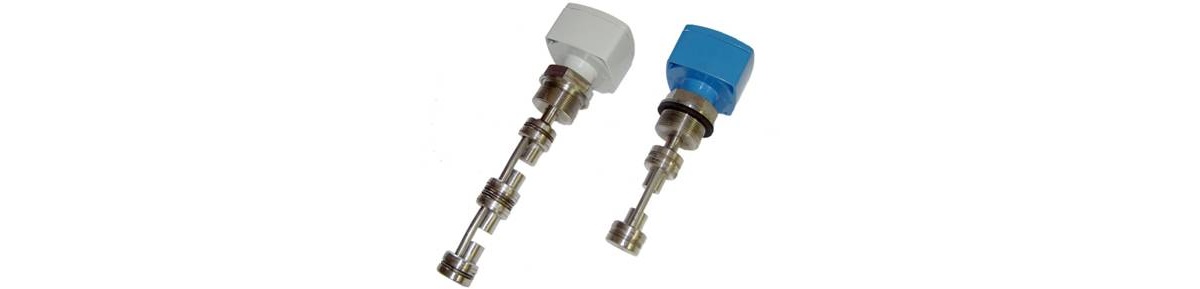

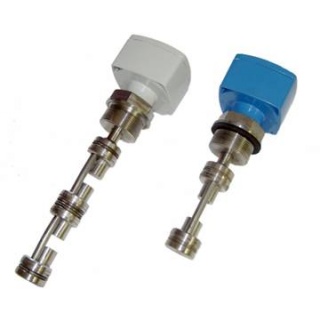

УЗС-М4 сигнализаторы уровня ультразвуковые

Состоят из преобразователей первичных - акустических датчиков (далее АД) и преобразователя вторичного (далее ВП).

Сигнализаторы не являются средствами измерений.

По устойчивости к климатическим воздействиям сигнализаторы соответствуют исполнению УХЛ категории размещения 2, но для температур окружающего воздуха от минус 40 (предельное значение минус 50) до плюс 50 (предельное значение плюс 60)°С при относительной влажности воздуха 95±3% при температуре плюс 35°С без конденсации влаги и атмосферном давлении 84­106,7 кПа по ГОСТ 15150.

По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р52931;

Степень защиты оболочек IP54 по ГОСТ 14254.

Сигнализаторы имеют исполнение:

• общепромышленное;
• взрывобезопасное;
• атомное.

Принцип действия основан на существен­ном различии акустического сопротивления для ультразвука у контролируемой жидкости и газа (воздуха) при заполнении ими зазора между передающим и приемным пьезопреобразователями в пьезодатчике ЧЭ. При малом значении акустического сопротивления (при заполнении зазора между пьезопреобразователями жидкостью) в усилителе, возникают ультразвуковые колебания. При заполнении зазора между пьезопреобразователями газом (воздухом) высокое значение акустического сопротивления не обеспечивает условий для возникновения ультразвуковых колебаний.

Технические характеристики:

• Погрешность срабатывания сигнализаторов, мм, не более:
  - при вертикальной установке ±2,0;
  - при горизонтальной установке ±4,0.
• Параметры питания:
  - напряжение переменного тока, В, 220  +10/-15 %
  - частота переменного тока, Гц 50±5%
  - напряжение постоянного тока, В, 24±10%; 12±10%
• Потребляемая мощность на одну точку кон­троля, ВА, не более 1,2.
• Масса, кг, не более:
  - ВП 2
  - АД от 1,5 до 5,6.

Вид выходного сигнала - реле «Сухие контакты».

Примечания.

1. Предельное избыточное давление Рраб при креплении АД на фланце ф 175 - до 6,4 МПа, на штуцере с резьбой 48x2 - до 16,0 МПа, с накидным фланцем – до 2,5 МПа
2. Сигнализаторы с уровнем контроля 6000 мм выпускаются только для контроля одного уровня.

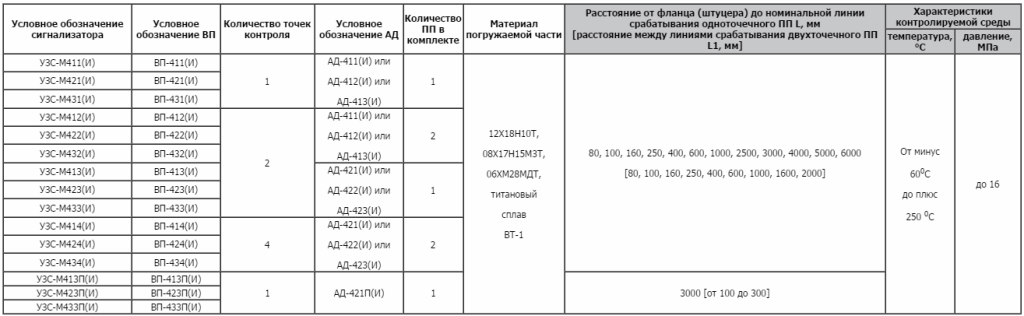

3. Расстояния до минимальных линий срабатывания могут быть отличными от указанных в таблице, но не более 6000 мм для одноточечного ПП и не более 5000 мм - для двухточечного

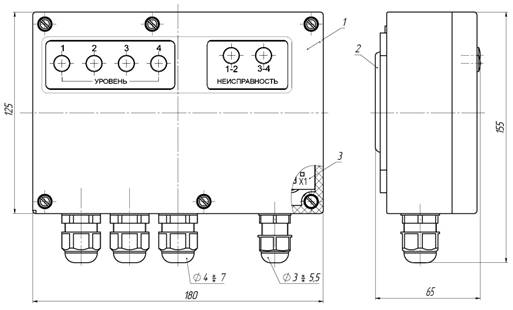

Габаритные и установочные размеры вторичного преобразователя (ВП)

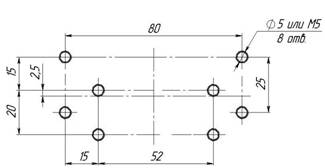

Разметка для крепления на щите

Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80мм.

Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Штуцерное исполнение

Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Фланцевое исполнение.

Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Исполнение с накидным фланцем.

Габаритные и установочные размеры аку­стического датчика (АД). Для контроля двух уровней. Штуцерное исполнение.

 Габаритные и установочные размеры аку­стического датчика (АД). Для контроля двух  уровней. Фланцевое  исполнение.

Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Исполнение с накидным фланцем.

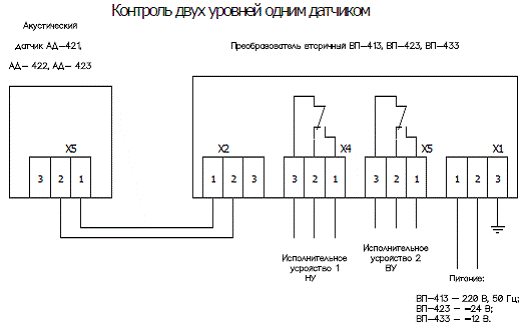

 Схемы подключения сигнализаторов уровня невзрывозащищенного исполнения.

Контроль двух уровней двумя датчиками

Контроль четырех уровней двумя датчи­ками

Стандартная комплектация:

1. АД от 1 до 2 шт. (по заказу).
2. ВП -1 шт..
3. Руководство по эксплуатации для УЗС-М4 1 экз. (допускается 1 экз. на 10 приборов при доставке в один адрес).
4. Паспорт для УЗС-М4 - 1 экз..
5. Руководство по эксплуатации для УЗС-М4-И 1 экз.

Пример записи при заказе:

1. Условное обозначение сигнализатора.
2. Номер разработки.
3. Напряжение питания:
   - переменный ток частоты 50 Гц с напряжением 220В:
   - постоянный ток с напряжением 24В;
   - постоянный ток с напряжением 12В.
4. Количество АД в комплекте:
   - один на одну точку;
   - два на одну точку каждый;
   - один на две точки;
   - два на две точки.
5. Проставляется только для взрывозащищенного исполнения.
6. Проставляется только для атомного исполнения (для ОАЭ).
7. Количество точек на одном чувствительном элементе (АД):
   - одна точка;
   - две точки.
8. Давление контролируемой среды:
   1.до 16 МПа;
   2.до 6,4 МПа.
   3.до 2,5 МПа
9. Температура контролируемой среды:
   - цифра отсутствует - до 100 °С;
   1.до 150 °С;
   2.до 250 °С.
10. Расстояние от штуцера (фланца) до номинальной линии срабатывания одноточечного АД, мм.
11. Вид сигнализации первого контрольного уровня:
    Н - срабатывание выходного реле при заполненном датчике;
    О - срабатывание выходного реле при опустошенном датчике.
12. Расстояние между номинальными линиями срабатывания двухточечного АД, мм.
13. Вид сигнализации второго контролируемого уровня (Н или О).
14. Материал чувствительного элемента АД:
    10Т - сталь 12Х18Н15М3Т
    3Т - сталь 08Х17Н153Т
    Т - титановый сплав ВТ-1
    (другие материалы записываются заказчиком полностью после согласования с изготовителем)
