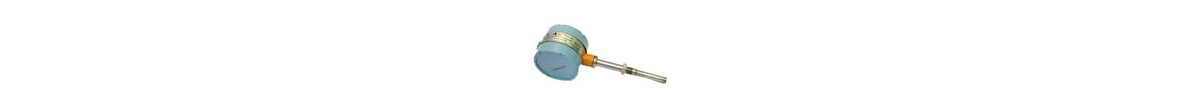

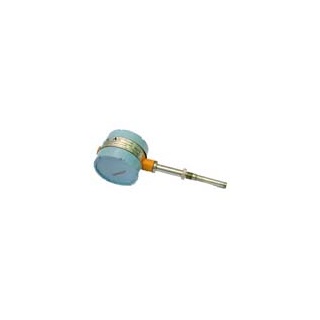

УСУ-1 сигнализатор уровня ультразвуковой

Предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, а также могут быть использованы в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме.

Возможно использование в сосудах-бочках торцевых уплотнителей типа «Тандем».  Контролируемая жидкость :. Нефть и ее легкие фракции, вода и любые другие жидкости, формирующие отложений НЕ на материале и чувствительного элемента НЕ разрушающие ЕГО  Сигнализатор всем Соответствует требованиям, изложенным в «Общих правилах для взрыво-пожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-170-97 и допускает эксплуатацию во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом , отнесенных к категории МС и температурной группе Т5 (ГОСТ 12.2.020- 76).




Предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, а также могут быть использованы в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме.

Возможно использование в сосудах-бочках торцевых уплотнителей типа «Тандем».  Контролируемая жидкость :. Нефть и ее легкие фракции, вода и любые другие жидкости, формирующие отложений НЕ на материале и чувствительного элемента НЕ разрушающие ЕГО  Сигнализатор всем Соответствует требованиям, изложенным в «Общих правилах для взрыво-пожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-170-97 и допускает эксплуатацию во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом , отнесенных к категории МС и температурной группе Т5 (ГОСТ 12.2.020- 76).




Материал сигнализатора, контактирующий с контролируемой средой 12Х18Н10Т ГОСТ 19941-81 и 12Х18Н9Т-В ТУ14-1-3957-85.

Обеспечивает:

  • индикацию наличия поданного напряжения питания;
  • индикацию моментов достижения (превышения, снижения) заданного уровня;
  • коммутацию электрической цепи при достижении (превышении или снижении) контролируемого уровня для информационной связи с другими приборами.

Сигнализатор не содержит материалов и источников излучения, оказывающих вредное влияние на окружающую среду и здоровье человека.

Принцип действия сигнализатора основан на изменении параметров ультразвукового эхо-сигнала чувствительного элемента сигнализатора при погружении в жидкость.При положении уровня жидкости выше чувствительного элемента сигнализатора, оптический индикатор сигнализатора излучает свечение желтого цвета, цепь контактов сигнализатора разомкнута.

При положении уровня жидкости ниже чувствительного элемента сигнализатора, оптический индикатор сигнализатора излучает свечение синего цвета, цепь контактов сигнализатора замкнута.

Характеристики

Значения

Параметры контролируемой среды: температура, ° С:

-40 - +400

Избыточное давление, МПа

до 6

Плотность, кг / м3

не нормируется

Вязкость не нормируется, но необходимо учитывать увеличение времени срабатывания и отпускания на время стекания жидкости с чувствительного элемента.

Погрешность срабатывания, мм:

при вертикальном монтаже: ± 1 при горизонтальном монтаже: ± 15

Время срабатывания и отпускания, мс

 от 150 до 210

Гистерезис времени срабатывания и отпускания,

 от 1,5 с до 2,1

Напряжение питания постоянного тока, В

  14-28 (24-номинальное)

Потребляемый ток, не более, мА

35

Напряжение, коммутируемое выходным ключом сигнализатора, В

 от 18 до 28

Ток, коммутируемый выходным ключом сигнализатора, А,

 не более 0,1

Ток утечки выходного ключа при напряжении на ключе 28 В, мкА,

 не более 10

Остаточное напряжение на включенном ключе при токе 100 мА, В,

 не более 2,7

Габаритные размеры, мм, не более

(11 + А + 260) х100х155

Масса, кг, не более

 2,5

Условия эксплуатации и монтажа:

  • Диапазон температур окружающей среды, ° С: от -40 до +85
  • Категория размещения (ГОСТ 15150-69): 1
  • Исполнение (ГОСТ 15150-69): УХЛ
  • Степень защиты корпуса (ГОСТ 14254-96): IP 67
  • Маркировка взрывозащиты сигнализатора: 1Exdibll CT 5Х

Габаритные размеры

Наименование

Количество, шт.

Примечание

Ультразвуковой сигнализатор уровня

1

в графе примечание указать вариант монтажа и расстояние от опорной поверхности до середины чувствительной зоны по п.2.1.8.



Втулка

1

Для вариантов исполнения УСУ-1 с ЛГФИ.407733.001 по ЛГФИ.407733.001-16

Применяемую прокладку указать подчеркиванием обозначения документа

Прокладка

  • ЛГФИ.754152.1672) - бронза БрАЖМц10-3-1,5 ГОСТ 18175-78
  • (ЛГФИ.754152.167-01) 3) - лист ДПРНМ2х600НД М1 ГОСТ 495-92.



1

Втулка

1

Для вариантов исполнения УСУ-1 с ЛГФИ.407733.001-17 по ЛГФИ.407733.001-33

Применяемую прокладку указать подчеркиванием обозначения документа

Прокладка

1

Паспорт

1



Ключ



1шт. на 10 экземпляров УСУ-1 или поставляется по отдельному заказу.

Применяемый ключ указать подчеркиванием обозначения документа

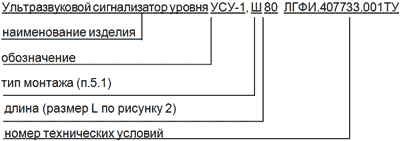

При заказе следует указать расстояние от опорной поверхности до чувствительного элемента (А) - 60, 80, 100, 120, 160, 250, 320, 350, 400, 450, 500, 800, 1200, 1500 мм. Возможно исполнение с расстоянием (А ) по заказу. Расстояние от чувствительного элемента до торца (в) - 11 ± 0,1

Пример:

Ультразвуковой сигнализатор уровня УСУ-1 (100)
