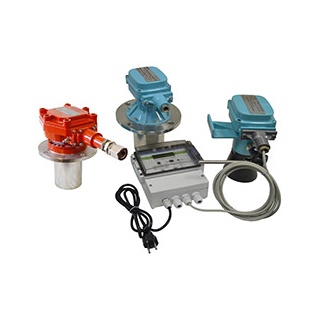

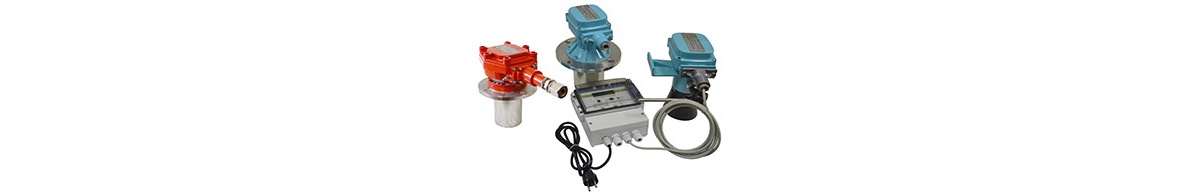

ЭХО-5, ЭХО-5Н датчик уровня акустический

Предназначен для бесконтактного автоматического дистанционного измерения уровня различных жидких сред, сыпучих и кусковых материалов. Скорость изменения уровня среды не должна превышать 1 см/с.

Предназначен для бесконтактного автоматического дистанционного измерения уровня различных жидких сред, сыпучих и кусковых материалов. Скорость изменения уровня среды не должна превышать 1 см/с.

Обеспечивает:

  • непрерывное измерение уровня;
  • индикацию текущего уровня на жидкокристаллическом индикаторе;
  • контроль уровня по 4 точкам с помощью свободно программируемых реле:
    - задание значения уровня срабатывания;
    - задание режима работы: срабатывание на повышение или понижение уровня;
    - относительно заданного значения;
    - каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса);
  • световую индикацию релейных сигналов;
  • передачу аналогового унифицированного сигнала (4-20, 0-20 или 0-5 мА), пропорционально измеряемому уровню;
  • передачу информации по каналу RS-485;
  • архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток);
  • построение систем мониторинга за работой нескольких приборов (до 60 шт.) в том числе совместно с уровнемерами ДУЕ-1;
  • полную совместимость со всеми типами акустических преобразователей АП и взаимозаменяемость со старыми электронными вычислителями ППИ-5Н;
  • компенсацию погрешности от температурных колебаний;
  • компенсацию погрешности от электрических сопротивлений проводов связи.

Достоинства уровнемера ЭХО-5Н:

  • Настройка всех рабочих параметров уровнемера проводится с помощью клавиатуры и жидкокристаллического индикатора.
  • Программирование диапазона измерения проводится непосредственно с клавиатуры без отслеживания минимальных и максимальных точек изменения уровня в рабочем режиме эксплуатации.
  • Плоскость отсчёта программируется для компенсации неточности монтажа по высоте.
  • Программирование скорости реагирования уровнемера на изменение уровня позволяет увеличивать скорость измерения при несколько худшей точности;
  • или наоборот, получить более стабильное и точное значение измерения (до 2 мм) при более медленной реакции на изменение уровня.
  • Оптимальное соотношение цены – качества – функционала, для выполнения различных задач.
  • Применение для контроля веществ во взрывоопасных зонах (модификация ЭХО-5НВ, в комплекте с АП-61В, имеющим вид взрывозащиты «взрывонепроницаемая оболочка» маркировка взрывозащиты 1ExdIIAT5).
  • Оптимальный вариант для измерения вязких и налипающих продуктов.
  • Работоспособность при наличии избыточного давления в объекте контроля – до 4 МПа.

Характеристики

Значения

Измеряемые среды

Вода, водные растворы, пульпы, каменный уголь, песок, щебень.

Растворы солей, сточные воды, кислоты, щелочи; пожароопасные среды.

Высокоагрессивные среды: серная конц. кислота, щелочи

Взрывоопасные: спирты, бензин, керосин, диз. топливо; мазут

Избыточное давление среды, МПа

0

0 - 2,5

0 - 0,15

0 - 0,05

0,6; 1,6; 4

0

0,6; 1,6; 4

Температура воздуха, окружающего АП, °С

от -30 до +50

от -40 до +70

от -10 до +50

от -30 до +50

от -30 до +50

от -30 до +50

Температура измеряемой среды, °С

от -40 до +170 (жидкости); от -50 до +120 (сыпучие)

Диапазон измерений, м

0-0,4; 0-0,6; 0-2,5; 0-6; 0-10

0-12; 0-16; 0-20; 0-30

0-10

0-6; 0-8; 0-10

0-6; 0-8; 0-10



Конструктивное исполнение АП (степень защиты от внешней среды)

АП-31 (IP 42)

АП-41 (IP42)

АП-91 или АП-91Т (IP 64)

АП-61 или АП-6Т (IP 54)

АП-61 или АП-6Т с УВЗ (IP 54)

АП-61В (IP 64)

Применение уровнемера ЭХО-5Н в зависимости от вида и параметров среды, объекта контроля

Отрасль / объект контроля

Наименование / вид и параметры среды

Модификация акустического датчика

Водопроводно-коммунальное хозяйство

Резервуары с чистой водой насосных станций

Вода с Т< 95°С, Ру 0 МПа.

АП-31 c диапазоном измерения: 0-10 м, IP42, Т окр.среды -30 ÷ +50°С

Очистительные сооружения, колодцы, резервуары сточных вод; водоизмерительные лотки

Сточные загрязненные воды; канализационные стоки

АП-9 с диапазоном измерения: 0-10 м, IP64, Т окр.среды -40 ÷ +80°С

АП-61 с диапазонои измерения: 0-10 м, IP54, Т окр.среды -30 ÷ +50°С

Сточные загрязненные воды с содержанием пожароопасных или взрывоопасных веществ

АП-61В с диапазоном измерения: 0-10 м, IP54, Т окр. среды -10 ÷ +60°С «Взрывонепроницаемая оболочка» 1ЕхdIIAT5 Для дополнительной защиты АП возможно применение устройства воздушной защиты УВЗ

Ёмкости хранения реагентов, щелочей, кислот

Щелочи, водные растворы, кислоты под избыточным давлением до 4МПа

Теплоэлектроцентрали, котельные

Ёмкости хранения нефтепродуктов: рабочего или резервного топлива

Мазуты, масла, дизельное топливо, керосин, бензин

АП-61В с диапазоном измерения: 0-10 м, IP54, Т окр. среды -10 ÷ +60°С «Взрывонепроницаемая оболочка» 1ЕхdIIAT5

Очистительные сооружения

Загрязненный конденсат, реагенты

АП-9 с диапазоном измерения: 0-10 м, IP64, Т окр.среды -40 ÷ +80°С

АП-61 с диапаоном измерения: 0-10 м, IP54, Т окр.среды -30÷ +50°С

Промышленные производственные предприятия

Ёмкости хранения отработанных масел

Трансформаторное масло, машинное масло

АП-61В с диапазоном измерения: 0-10 м, IP54, Т окр. среды -10 ÷ +60°С «Взрывонепроницаемая оболочка» 1ЕхdIIAT5

Ёмкости хранения битума

Разогретый битум

Производственные ёмкости

Спирты
Уксусная кислота

АП-61В с диапазоном измерения: 0-10 м, IP54, Т окр. среды -10 ÷ +60°С «Взрывонепроницаемая оболочка» 1ЕхdIIAT5

Пиво
Минеральные воды

АП-9 с диапазоном измерения: 0-10 м, IP64, Т окр.среды -40 ÷ +80°С

АП-61 с диапазоном измерения: 0-10 м, IP54, Т окр.среды -30 ÷ +50°С

Структура условного обозначения:

  1. Тип датчика
  2. Исполнение датчика:
    - «-» - пылеводозащищенное;
    - «В» - взрывозащищенное в комплекте с АП-61В;
    - «К» - защищенное от высоко агрессивных сред.
  3. Предел допускаемой основной погрешности датчика:
    ± 0,5 для жидких сред с верхним пределом измерения 1м и более, с волноводной трубой;
    ± 1,0 для жидких сред с верхним пределом измерения 1м и более;
    ± 2,5 для жидких сред с верхним пределом измерения 0-0,4; 0-0,6 м;
    ± (2,0-3,5)% - для сыпучих и кусковых материалов.
  4. Модификация АП:
    - АП-31, АП-41 (ЭХО-5Н пылеводозащищенные);
    - АП-61, АП-9, АП-91, АП-91К (ЭХО-5Н пылеводозащищенные и защищенные от высоко агрессивных сред);
    - АП-61 с УВЗ, АП-9К (ЭХО-5Н защищенные от высоко агрессивных сред);
    - АП-61В (ЭХО-5Н взрывозащищенные).
  5. Верхний предел измерения в зависимости от модификации АП, м: 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 16,0; 20,0; 30,0.
  6. Предельное рабочее давление (избыточное) в зависимости от модификации АП, МПа: 0; 0,15; 0,6; 1,6;4,0.
  7. Выходной токовый сигнал:
    - «5» - 0-5мА;
    - «4-20» - 4-20мА.
  8. Обозначение технических условий.
