СУВ-2 сигнализатор уровня вибрационный

Предназначен для выдачи электрического сигнала в систему автоматического контроля и управления при достижении нижнего и верхнего уровней жидких и сыпучих сред заданного значения.

Предназначен для выдачи электрического сигнала в систему автоматического контроля и управления при достижении нижнего и верхнего уровней жидких и сыпучих сред заданного значения.

  Шифр исполнения

Контролируемая среда

Температура среды, °С

Крепление преобразователя

СУВ-2

жидкость

от -60 °С до +200 °С

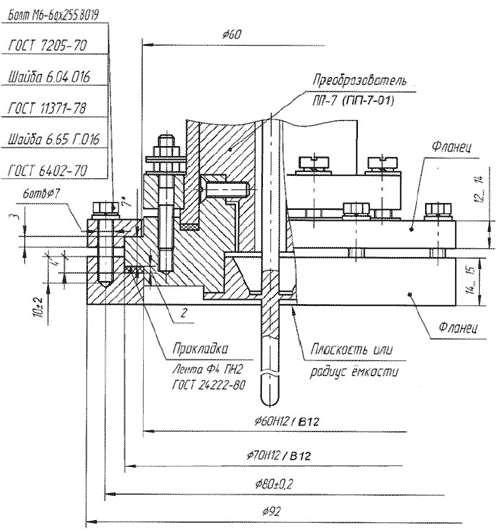

фланец

СУВ-2-01

сыпучие

СУВ-2-02

жидкость

Резьба М20×1,5

СУВ-2-03

сыпучие



Сигнализатор соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

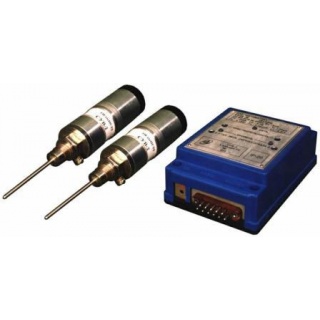

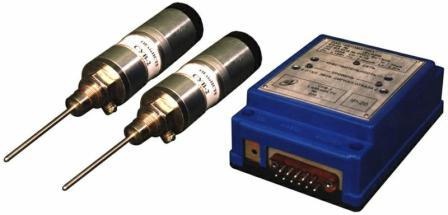

Сигнализатор состоит из:

  1. электронного блока БЭ-72, служащего для возбуждения резонансных автоколебаний первичных преобразователей и выдачи информации при достижении заданного уровня контролируемой средой;
  2. двух первичных преобразователей ПП-7, служащих для преобразования электрических колебаний автогенератора в механические колебания вибратора и обратно.

Характеристики

Значения


Контролируемые среды

— неполимеризующаяся в окружающей среде жидкость вязкостью не более 10 Па•с;
— сыпучие материалы с диаметром гранул не более 5 мм.

Материал стенки контролируемого объекта (трубы или емкости)

металл (кроме свинца) с толщиной стенки от 4 до 10 мм

Давление контролируемой среды в зоне установки первичных преобразователей

не более 6,3 МПа

Контроль уровня раздела двух фаз несмешивающихся жидкостей

при вязкости сред, отличающейся на величину не менее, чем 5•10-3 Па•с

Выходной сигнал

переключающие контакты реле (2 канала)

Коммутируемая мощность реле

не более 100 В•А

Погрешность срабатывания от заданного значения уровня

не более 2,5 мм

Длина линии связи между блоком БЭ-72 и преобразователем ПП-7

— при трехпроводной схеме подключения — 150 м;
— при четырехпроводной схеме — 300 м.

Сигнализация обрыва линии связи между БЭ-72 и ПП-7

световая и звуковая

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 8 В•А

Условия эксплуатации

— температура окружающего воздуха от 5 до 40 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха от 30 до 80%.

Степень защиты от проникновения твердых предметов

БЭ-72 — IP20;
ПП-7 — IP54.

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

Габаритные размеры

БЭ-72 — 185×115×60 мм;
ПП-7 — Ø 70×240 мм.

Масса

не более 5 кг



Стандартная комплектация:

  1. блок электронный БЭ-72 - 1 шт.
  2. первичный преобразователь ПП-7 - 2 шт.
  3. комплект запасных частей - 1 компл.
  4. комплект монтажных частей - 1 компл.
  5. руководство по эксплуатации - 1 экз.
  6. паспорт - 1 экз
