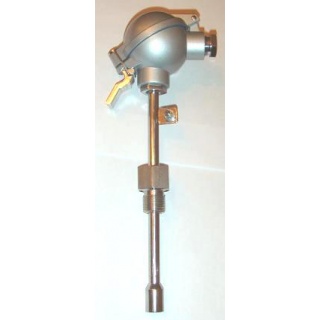

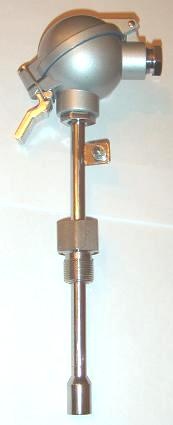

СЖУ-1-Э сигнализатор уровня ультразвуковой волноводный одноточечный

Предназначен для контроля уровня в открытых или закрытых, в том числе находящихся под давлением, емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.

Также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости.

Контролируемые среды: вода, некоторые виды кислот, химические реагенты и любые другие жидкости, не формирующие отложения на материале чувствительного элемента и не разрушающие его. Материал чувствительного элемента – сталь 12Х18Н10Т.

Сигнализатор может использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики, воспринимающих сигналы постоянного тока. Может применяться в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей, в системах защиты насосов, а также в пищевой промышленности в контакте с пищевыми продуктами.

По метрологическим свойствам сигнализатор СЖУ-1-Э не является средством измерения, изделие не имеет точностной характеристики.

Сигнализатор изготавливается взрывозащищенным маркировка 1ExibIIBT6Х в климатическом исполнении УХЛ (пылевлагозащищенное, степень защищенности - IP65 согласно ГОСТ 14254-96), категория размещения 1 по ГОСТ 15150-69), диапазон температур окружающего воздуха от минус 400С до плюс 750С. Температурный класс Т6 по ГОСТ Р 52350.0-2005.

Предназначен для контроля уровня в открытых или закрытых, в том числе находящихся под давлением, емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.

Также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости.

Контролируемые среды: вода, некоторые виды кислот, химические реагенты и любые другие жидкости, не формирующие отложения на материале чувствительного элемента и не разрушающие его. Материал чувствительного элемента – сталь 12Х18Н10Т.

Сигнализатор может использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики, воспринимающих сигналы постоянного тока. Может применяться в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей, в системах защиты насосов, а также в пищевой промышленности в контакте с пищевыми продуктами.

По метрологическим свойствам сигнализатор СЖУ-1-Э не является средством измерения, изделие не имеет точностной характеристики.

Сигнализатор изготавливается взрывозащищенным маркировка 1ExibIIBT6Х в климатическом исполнении УХЛ (пылевлагозащищенное, степень защищенности - IP65 согласно ГОСТ 14254-96), категория размещения 1 по ГОСТ 15150-69), диапазон температур окружающего воздуха от минус 400С до плюс 750С. Температурный класс Т6 по ГОСТ Р 52350.0-2005.

Сигнализаторы изготавливаются в двух вариантах:

  1. со стержневым (стальной стержень диаметром 2 мм, длиной 60 мм) чувствительным элементам
  2. кольцевым (трубка с наружным диаметром 16 мм) чувствительным элементам.

Сигнализатор имеет два выхода: первый – подсоединяется по схеме «токовая петля» (ТП), второй - типа «сухой контакт» (СК). Потребитель может выбрать желательную схему подключения по своему усмотрению.

Принцип действия сигнализатора основан на определении затухания акустической волны в чувствительном элементе датчика, при погружении его в контролируемую жидкость.

Характеристики

Значения

Параметры контролируемой среды

температура, оС 14254-96)

-50 - +400

избыточное давление, МПа

до 6

плотность, кг/м3

не нормируется

вязкость, м2/с

не  нормируется, но  необходимо учитывать увеличение времени срабатывания на время стекания жидкости с чувствительного элемента

Время срабатывания по выходу

стандартно 2сек

Выходные сигналы

«токовая петля 4-20мА» и «сухой контакт»

Напряжение питания, постоянный ток, В

от 12 до 28 (номинальное - 24)

Потребляемый ток, не более, мА

 20

Напряжение, коммутируемое выходным ключом, В

от 14 до 28

Ток, коммутируемый выходным ключом, А

не более 0,1

Средняя наработка на отказ, час

не менее 10000

Средний срок службы, лет

12

Габаритные  размеры,  мм  (длина  погружной  части датчика может устанавливаться при заказе, но неболее 4 м)

200*х70х50

Масса, кг

не более 0,2 кг

Материал сигнализатора, контактируемый с контролируемой средой

12Х18Н10Т, 12Х18Н9Т-В ГОСТ 5632-72

Условия эксплуатации и монтажа

 диапазон температур окружающей среды, С

 От -40 до  +75

Категория размещения    (ГОСТ 15150-69 )

1

исполнение

УХЛ

степень защиты корпуса (ГОСТ 14254-96) 14254-96)

IP65

Маркировка взрывозащиты

1ExibIIBT6Х

Режим работы сигнализатора

непрерывный, круглосуточный

Кабель для подключения

КВВГ 4х1,0 ГОСТ 1508-78

Стандартная комплектация:

  1. Ультразвуковой сигнализатор уровня СЖУ-1-Э ТУ4214-001-89867625-2009 - 1 шт
  2. Руководство по эксплуатации РЭ 4214-001-89867625-2011-Э - 1 шт- на партию в один адрес или на 10 экземпляров или поставляется по отдельному заказу
  3. Паспорт - 1 шт

По дополнительному заказу поставляются: источники питания, промежуточные реле, реле времени, присоединительный кабель.
