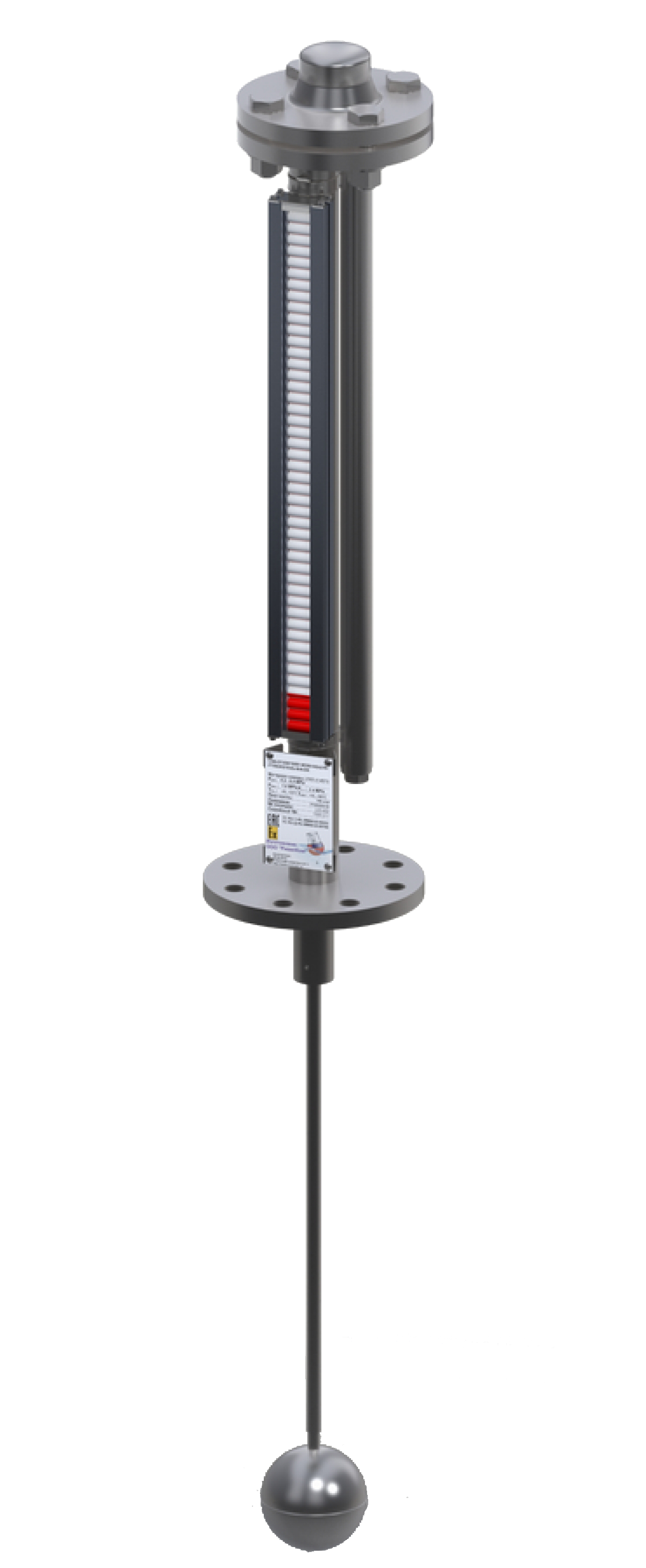

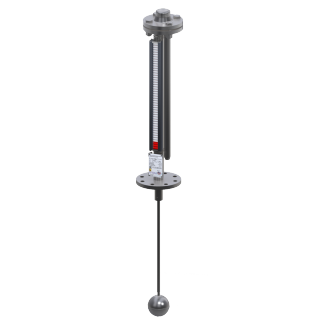

LGB-OT указатель уровня жидкости с системой компенсации веса поплавка DK
Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ёмкостях, работающих под атмосферным или избыточным давлением в широком температурном диапазоне: от -196 до +500 ° С.
Применяется для измерения верхнего уровня или границы раздела сред, для измерения пищевых, взрыво- / пожаро-опасных, агрессивных, токсичных жидкостей. Применяется в случаях когда в качестве измеряемой среды выступает жидкости с сверхнизкой плотностью: <500 кг / м3. Например на газовых сетчатых сепараторах и тп.
Состоит из выносной камеры (колонки) с соединительными элементами, с помощью которых он монтируется на ёмкости или аппарате. Возможны конструктивные исполнения с соединительным фланцем или резьбой.
Внутри выносной камеры находится шток, в верхней части которого расположена магнитная система. К нижней части штока крепится поплавок. Положение поплавка, изменяется вместе с уровнем измеряемой среды в контролируемом резервуаре или аппарате.
Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентриванное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и / или датчик уровня.
Магнитный индикатор представляет из себя конструкцию из металлического профиля, наборных элементов, защитного стекла и крепежных элементов. Наборный элемент состоит из двух окрашенных в контрастные цвета половин и закрепленного внутри магнита. Наборные элементы располагаются в металлическом профиле с шагом 10 мм.
При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле внутри магнитного индикатора и создает вращательный момент, который разворачивает наборные элементы на 180 °. Таким образом окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует дополнительной энергии.
Приставка из акрилового стекла шириной от 40 до 200 мм предназначена для устранения эффектов запотевания и заиндевения магнитного индикатора.
Система компенсации веса поплавка служит для решения широкого круга задач, которые невозможно решить при стандартном исполнении указателя уровня верхнего монтажа. При наличии противовеса, для всплытия поплавка в жидкости требуется значительно меньшая выталкивающая сила, что позволяет использовать поплавок меньшего размера либо применять указатели уровня на жидкостях с низкой плотностью (до 350 кг / м3).
Характеристики |
Значения |
---|---|
Температура измеряемой среды: |
от -196 ° C до +500 ° C |
Температура окружающей среды |
от -60 ° C до +85 ° C |
Номинальное давление |
от -1 до 40 бар |
Плотность измеряемой среды |
≥350кг / м3 |
Материал выносной камеры и фланцев |
V, L, S, Т, М, Н, Х |
Диаметр выносной камеры: |
42x2; Другие по запросу диаметра |
Рабочий диапазон указателя уровня |
От 300 до 6 000 мм |
Присоединение к процессу |
Фланцевое: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5 Резьбовое: метрическая (М), трубная цилиндрическая (G) или трубная коническая (NPT) резьба. |
Вентиляция |
Пробки, краны, вентили, фланцы, патрубки |
роликовый указатель |
RI (пластиковый) ≤ +200 ° C FI или CI (высокотемпературный) ≤ +500 ° C / AG - акриловая приставка -196 ° C> T ≤ 0 ° C |
Шкала |
SM (мм), SC (см), SP (%), SX (по заказу). |
сигнализаторы уровня |
LLS-B |
датчик уровня |
LLT-RS, ЛЛТ-MS и др. |
Изоляция / Обогрев |
IC, SC, SCC, ST, STC, EH, КССОС |
