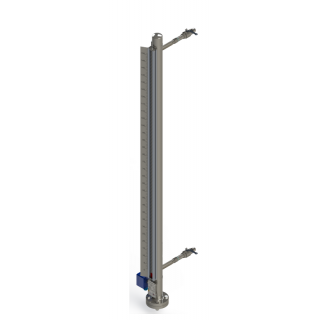

LGB футерованный байпасный указатель уровня

Предназначен для измерения уровня сверх агрессивных сред, таких как высококонцентрированные кислоты (серная, соляная, плавиковая, азотная) или щелочи (едкий натр, едкий калий, различные гидрооксиды металлов).
Предназначен для измерения уровня сверх агрессивных сред, таких как высококонцентрированные кислоты (серная, соляная, плавиковая, азотная) или щелочи (едкий натр, едкий калий, различные гидрооксиды металлов).

Принцип работы футерованного байпасного индикатора уровня не отличается от стандартного указателя уровня и основан на бесконтактной передаче магнитного поля от поплавка за пределы байпасной камеры . Бесконтактное взаимодействие поплавка с навесным оборудованием: магнитным индикатором, сигнализаторами уровня, датчиками уровня обеспечивает высокую степень безопасности и позволяет проводить регламентные работы без разгерметизации оборудования.

Для нанесения футеровки используются самые современные технологии, которые обеспечивают отсутствие каких бы то ни было швов в покрытии камеры . Это дает потрясающую химическую стойкость при сохранении высокой механической и температурной прочности покрытия .

Процесс нанесения футеровки похож на процесс порошковой окраски:. На поверхности камеры, контактирующие с измеряемой средой, наносится порошок фтор-полимера . Порошок закрепляется на камере ПРИ ПОМОЩИ электростатирования Далее камера отправляется в печь, где происходит вторичная полимеризация покрытия и таким образом образуется бесшовное , однородное покрытие, которое обеспечивает антикоррозийную защиту. Толщина получаемого покрытия не превышает 2 мм.

По сравнению с полимерными исполнениями указателей уровня, футерованный указатель рассчитан на большие рабочие температуру и давление.

Основные преимущества от использования футеровки:

  • высокая химическая стойкость, которая обуславливается высоким экранирующим эффектом электроотрицательных атомов фтора;
  • инертность ко всем минеральным и органическим кислотам и щелочам, органическим растворителям, окислителям, газам и другим агрессивным средам;
  • устойчивость к сорбции веществ и нарастанию на его поверхности различных отложений;
  • высокие антифрикционные свойства и исключительно низким коэффициентом трения;
  • отсутствие неровностей на поверхности покрытия, что в свою очередь не влияет на плавность хода поплавка и как следствие качество измерения.

Из-за особенностей нанесения покрытия, к основным недостаткам данного исполнения можно отнести невозможность использования фланцев с не плоской формой уплотнительной поверхностью , например:. -шип Паз или выступ-впадина По Этой причине только используется плоская уплотнительная и СНП Поверхность-прокладки или прокладки из устойчивых к измеряемой среды материалов.

Характеристики

Значения

Температура измеряемой среды

от -100 ° C до +250 ° C

Температура окружающей среды

от -60 ° C до +85 ° C

Номинальное давление

от -1 до 16 бар

Плотность измеряемой среды

≥690 кг / м3

Материал выносной байпасной камеры и фланцев

V, L, S, Т, М, Н, F, Е, Х

Диаметр выносной камеры:

64 (63,5) х2 - электросварная
      65х3,5 - бесшовная

Рабочий диапазон указателя

До 2000 мм

Присоединение к процессу

Фланцы: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5;

верх камеры

Фланцевое соединение

низ камеры

Фланцевое соединение


Вентиляция

Краны, вентили, фланцы

Дренаж

Краны, вентили, фланцы

магнитный индикатор

RI (пластиковый) ≤ +200 ° C

FI (высокотемпературный) ≤ +250 ° C

/ AG - акриловая приставка

Шкала

SM (мм), SC (см), SP (%), SX (по заказу).

сигнализаторы уровня

LLS-B



датчик уровня

LLT-RS, ЛЛТ-MS и др.

Изоляция / Обогрев

IC, SC, SCC, ST, STC, EH, КССОС
