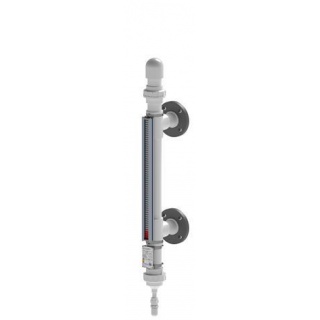

LGB указатель уровня
Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ёмкостях, работающих под атмосферным или избыточным давлением в широком температурном диапазоне: от -196 до +500 ° С.
Применяется для измерения верхнего уровня или границы раздела сред, для измерения пищевых, взрыво- / пожаро-опасных, агрессивных, токсичных жидкостей.
В Нефтегазовом секторе применяется на:
- Сепараторы нефтегазовые типов ГС, НГС, УПС и др.
- Электродегидраторы
- Сосуды-коалесцеры
- Сосуда типа РГС
- Аппараты ВЭЭ, типов ВКЭ, ВЭЭ, ВКП, ГКК, ГЭЭ
- Отстойники типа ОГ, ОВ, ОГН
Состоит из выносной камеры с присоединительными элементами (патрубки, фланцы), с помощью которых камера монтируется на резервуаре. Присоединительные элементы относительно выносной камеры могут располагаться сбоку, сверху или снизу. Возможны варианты исполнения с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.
Указатель уровня в данном исполнении установлен параллельно ёмкости / аппарату. Это позволяет выносной камере указателя уровня работать по принципу сообщающихся сосудов.
При этом конфигурация и расположение присоединительных элементов может предполагать присоединение к ёмкости / аппарату сбоку / снизу и даже сверху.
Внутри камеры находится поплавок с постоянным магнитом. Положение поплавка, изменяется вместе с уровнем измеряемой среды в контролируемом резервуаре или аппарате. Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентриванное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и / или датчик уровня.
|
Характеристики |
Значения |
|---|---|
|
Температура измеряемой среды: |
от -196 ° C до +500 ° C |
|
Температура окружающей среды |
от -60 ° C до +85 ° C |
|
Номинальное давление |
от -1 до 400 бар |
|
Плотность измеряемой среды |
≥365кг / м3 |
|
Материал выносной камеры и фланцев |
V, L, S, Т, М, Н, Х |
|
Диаметр выносной камеры: |
64x ...; 65x ...; 70x ...; 73X ...; 76X ...; 88x ...; 114X ... толщина стенки в зависимости от давления сред. Другие по запросу диаметра |
|
Рабочий диапазон указателя уровня |
От 100 до 25 000 мм При длине более 6000 мм используется опорная составная конструкция |
|
Присоединение к процессу |
Фланцевое: ГОСТ 12815-80, ГОСТ Р 54432-2011 / EN1092-1, DIN 2526, ANSI / ASMEB16.5 Приварное: патрубки с разделкой кромок Резьбовое: метрическая (М), трубная цилиндрическая (G) или трубная коническая (NPT) резьба. |
|
Вентиляция |
Пробки, краны, вентили, фланцы, патрубки |
|
роликовый указатель |
RI (пластиковый) ≤ +200 ° C FI или CI (высокотемпературный) ≤ +500 ° C / AG - акриловая приставка -196 ° C> T ≤ 0 ° C |
|
Шкала |
SM (мм), SC (см), SP (%), SX (по заказу). |
|
сигнализаторы уровня |
LLS-B |
|
датчик уровня |
LLT-RS, ЛЛТ-MS и др. |
|
Изоляция / Обогрев |
IC, SC, SCC, ST, STC, EH, КССОС |
