БР блок реле
Предназначен для коммутации внешних исполнительных устройств по командам, поступающим от ведущего устройства сети по интерфейсу MODBUS RTU.
Для систем с шинной архитектурой:
Питание осуществляется напряжением 220 В. Управление осуществляется оператором программным путем. Произвольное программирование порогов срабатывания по каждому датчику (группе датчиков) или по команде оператора с ПЭВМ.
Блок БР выполняет следующие функции:
1. Непрерывную световую сигнализацию красного цвета ”РЕЛЕ 1” - “РЕЛЕ 8”, свидетельствующую о срабатывании реле по данному каналу.
2.Световую индикацию зеленого цвета “сеть”, свидетельствующую о нормальном функционировании блока.
3. Непрерывную световую индикацию красного цвета “связь”, свидетельствующую об отсутствии связи с ПЭВМ, более 1 минуты.
Внимание! Применяется только с БРС (ИБЯЛ.411111.036-01...-04).

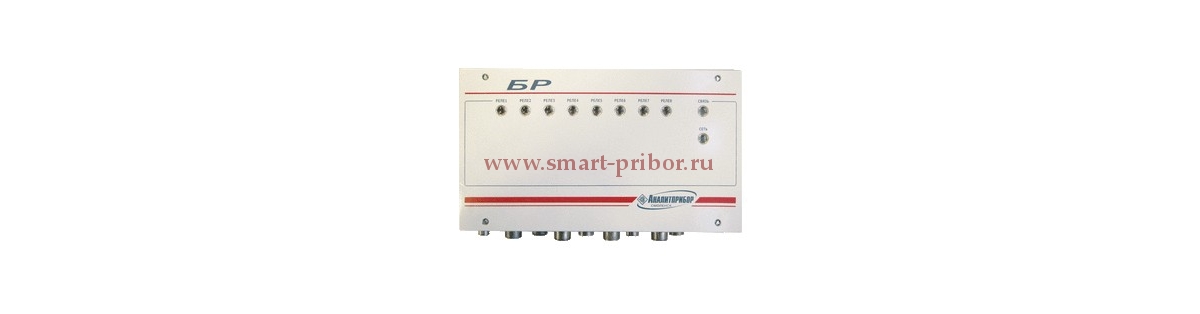

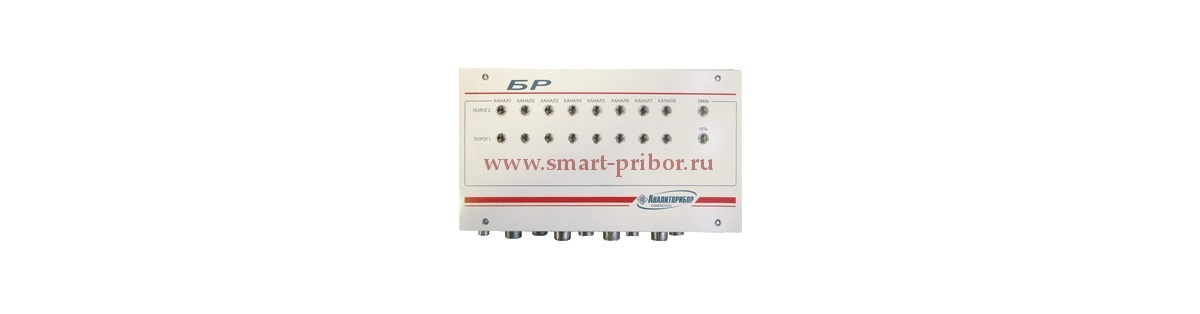

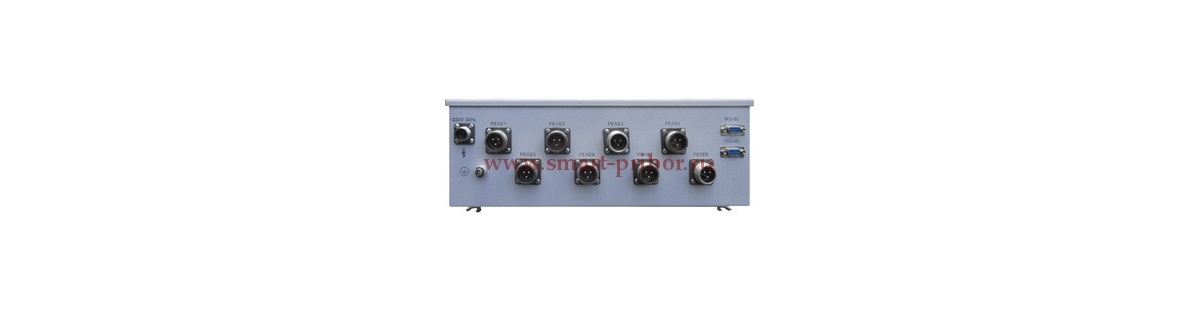

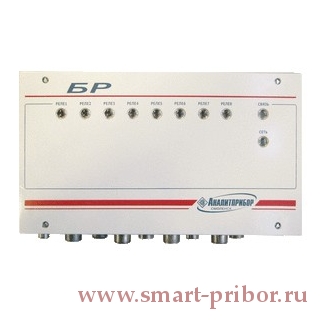

Блок реле БР (ИБЯЛ.423142.004)
Используется в составе системы контроля атмосферы промышленных объектов (СКАПО) и предназначен для коммутации внешних исполнительных устройств и выдачи световой сигнализации при превышении установленных пороговых значений.
Наименование | Значение |
Степень защиты БР | IР54 |
Температура окружающей среды | от минус 40 до +50 °С |
Габаритные размеры БР мм, не более | высота - 220, ширина - 370, глубина - 128 |
Масса БР, не более | 5 кг |
Для систем с последовательной архитектурой:
Питание и управление БР осуществляется от блока расширения и связи БРС по четырехпроводной линии связи с сопротивлением жилы не более 0,5 Ом. Длина линии связи не более 5 м. БР имеет 2 порога срабатывания по каждому из 8 каналов. Нагрузочная способность контактов реле - 220 В, 2,5 А.
БР имеет следующие виды сигнализации:
1. Непрерывную световую красного цвета “ПОРОГ 1”, “ПОРОГ 2” по каждому из 8 каналов, свидетельствующую о срабатывании каждого порогового устройства;
2. Непрерывную световую зеленого цвета “НОРМА”, свидетельствующую о наличии напряжения питания;
3. Прерывистую световую красного цвета “СВЯЗЬ”, свидетельствующую о наличии связи с БРС.
Внимание! Применяется только с БРС (ИБЯЛ.411111.036).
1. Блок реле - 1 шт.
2. Ведомость эксплуатационных документов - 1 экз.
3. Комплект эксплуатационных документов - 1 комп.
4. Комплект ЗИП - 1 комп.
