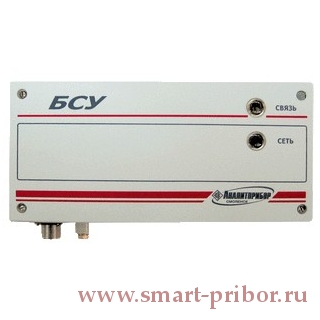

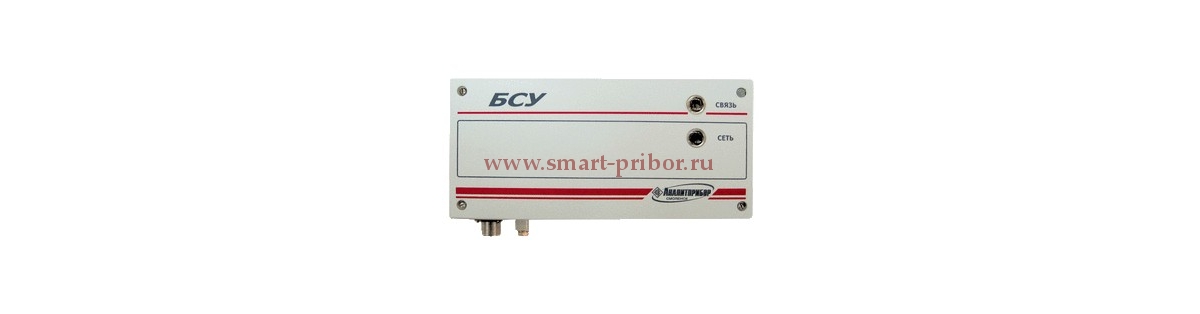

БСУ блок связи и управления

Предназначен для работы в составе систем контроля атмосферы промышленных объектов ИБЯЛ.424355.002 (СКАПО) и обеспечивают работоспособность таких систем без использования ПЭВМ.

Программирование БСУ осуществляется с помощью бесплатно поставляемой средой программирования на основе языков стандарта МЭК 61131-3-CoDeSys.

БСУ выполняет следующие функции:

1. Управление системой СКАПО:

  • сбор и обработку информации от блока расширения и связи БРС (в дальнейшем БРС) о состоянии подключенных датчиков с порта “1RS485” и (или) “2RS485”, протокол Modbus RTU;
  • передачу команд управления на БР в соответствии с заданным алгоритмом с порта “1RS485”  и (или) “2RS485”;
  • архивирование принятых данных и переданных команд управления в реальном масштабе времени;

2. Обеспечивает возможность интеграции системы СКАПО в АСУ ТП предприятия по интерфейсам:

  • RS485 с протоколом обмена Modbus RTU;
  • USB с протоколом USB1.1 – через порт “USB”;
  • Ethernet с протоколом Ethernet1.0 – через порт “Ethernet”.

Предназначен для работы в составе систем контроля атмосферы промышленных объектов ИБЯЛ.424355.002 (СКАПО) и обеспечивают работоспособность таких систем без использования ПЭВМ.

Программирование БСУ осуществляется с помощью бесплатно поставляемой средой программирования на основе языков стандарта МЭК 61131-3-CoDeSys.

БСУ выполняет следующие функции:

1. Управление системой СКАПО:

  • сбор и обработку информации от блока расширения и связи БРС (в дальнейшем БРС) о состоянии подключенных датчиков с порта “1RS485” и (или) “2RS485”, протокол Modbus RTU;
  • передачу команд управления на БР в соответствии с заданным алгоритмом с порта “1RS485”  и (или) “2RS485”;
  • архивирование принятых данных и переданных команд управления в реальном масштабе времени;

2. Обеспечивает возможность интеграции системы СКАПО в АСУ ТП предприятия по интерфейсам:

  • RS485 с протоколом обмена Modbus RTU;
  • USB с протоколом USB1.1 – через порт “USB”;
  • Ethernet с протоколом Ethernet1.0 – через порт “Ethernet”.
Характеристики Значение Примечание

Количество опрашиваемых БРС, шт.,не более

64

время цикла опроса не более 3 с

Количество управляемых БР, шт.,не более

32

время передачи команд управления не более 1 с

Время прогрева, мин., не более

1



Напряжение питания, В

220

частота (50 ± 1) Гц

Номинальная мощность, ВА, не более

10



Диапазон атмосферного давления, кПа

от 84 до 106,7

от 630 до 800 мм.рт.ст.

Относительная влажность окр. возд., %

от 30 до 98

при температуре 25 °С

Температура окружающей среды, °С

-25 ÷ +50



Габаритные размеры, мм, не более

230х53х140

масса не более 0,5 кг

Масса, не более, кг.

1,3



Степень защиты

IP 20



1. Блок связи и управления.

2. Паспорт.

3. Комплект ЗИП.

4. CD диск с ПО для работы с ПЭВМ.
