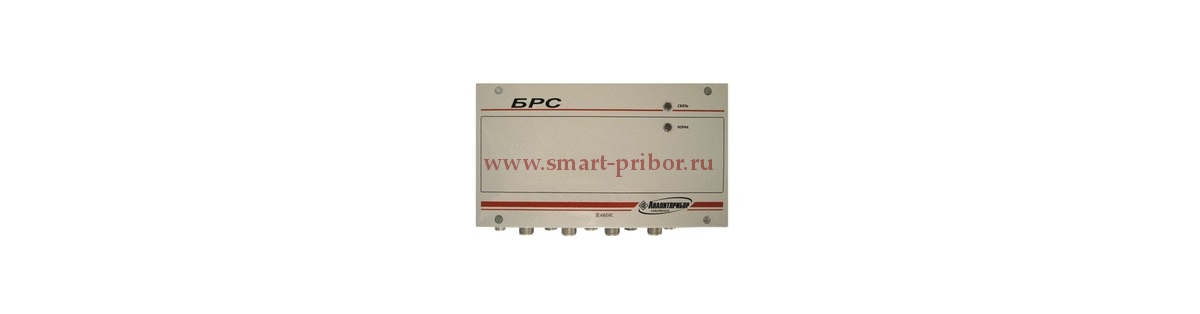

БРС блок расширения и связи
Предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) и выполняет следующие функции:
- питание датчиков-газоанализаторов выходными искробезопасными цепями питания;
- питание датчиков-газоанализаторв без предъявления требований к взрывозащите;
- измерение величины выходного токового сигнала (4 - 20) мА, поступающего от подключенных датчиков;
- передача результатов измерения входных токовых сигналов на ПЭВМ (БСУ);
- обеспечение двухстороннего обмена информацией с ПЭВМ по интерфейсу RS-485 с логическим протоколом Modbus-RTU.
Световая индикация блока расширения и связи БРС:
- индикация зеленого цвета «сеть», свидетельствует о нормальном функционировании блока;
- непрерывная индикация красного цвета «связь», свидетельствует об отсутствии связи с ПЭВМ, более 1 минуты;
- двухцветная индикация «связь» (зеленого цвета - ожидание приёма, красного цвета - во время прохождения пакета данных).
Характеристики | Значение | Примечание |
Количество цепей питания датчиков, шт. | 4 или 8 | |
Выходное напряжение, В Ток, мА |
16 200 |
ИБЯЛ.411111.036, -01,-02 искробезопасная цепь питания |
Выходное напряжение, В Ток, мА |
24 300 |
ИБЯЛ.411111.036-03,-04 не искробезопасная цепь питания |
Диапазон измерения токового сигнала, мА | 4 - 20 | по каждому входу |
Канал связи с другими устройствами системы СКАПО | RS485 | протокол MODBUS-RTU, скорость передачи данных 9600 бод |
Время установки показаний, с., не более | 5 | |
Время прогрева, мин, не более | 5 | |
Время работы без кор-ки показаний., мес. | 12 | |
Максимальная длинна линии связи, км датчики – БРС БРС – АИ /БРС – БРС / БРС – БСУ |
1 2 |
|
Номинальная потребляемая мощность, ВА, не более | 60 40 |
для 8-ми канального исполнения для 4-ми канального исполнения |
Габаритные размеры, мм, не более | 145х229х370 | масса не более 5 кг |
Степень защиты | IP 54 | |
Напряжение питания, В | 220 | частота 50±1 Гц |
Температура окружающей среды, оС | -40 ÷ +50 |
В зависимости от количества каналов и соответствия требованиям взрывобезопасности блоки имеют исполнения в соответствии с таблицей:
Наименование исполнения | Количество каналов | Наличие выходных искробезопасных цепей питания датчиков | Подключаемые датчики | Уровень и вид взрывозащиты |
ИБЯЛ.411111.036 | 8 | ДА | ДАХ-М-04, ДАТ-М-04, ДАМ (ИБЯЛ.407111.002, -01, -02), ДАК | [Exib]IIC |
ИБЯЛ.411111.036-01 | 8 | ДА | ДАХ-М-01, ДАХ-М-03, ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, СТМ-30-10…СТМ-30-16, ДАМ (ИБЯЛ.407111.002-03…-49), ДАК (ИБЯЛ.418414.071, -31…-33) |
|
ИБЯЛ.411111.036-02 | 4 | ДА | ||
ИБЯЛ.411111.036-03 | 8 | НЕТ | ДАХ-М-05, ДАТ-М-05, ДАК (ИБЯЛ.418414.071-26…-36) | без предъявления требований к взрывозащите |
ИБЯЛ.411111.036-04 | 4 | НЕТ |
1. Блок расширения и связи БРС - 1 шт.
2. Комплект ЗИП - 1 экз.
3. Ведомость эксплуатационных документов - 1 комп.
4. Комплект эксплуатационных документов - 1 комп.
- Техническое описание на блоки расширения и связи БРС
- Монтажный чертеж на блоки расширения и связи БРС
- Руководство по эксплуатации на блоки расширения и связи БРС_часть1
- Руководство по эксплуатации на блоки расширения и связи БРС_часть2
- Запасные инструменты и принадлежности (ЗИП) на блоки расширения и связи БРС
