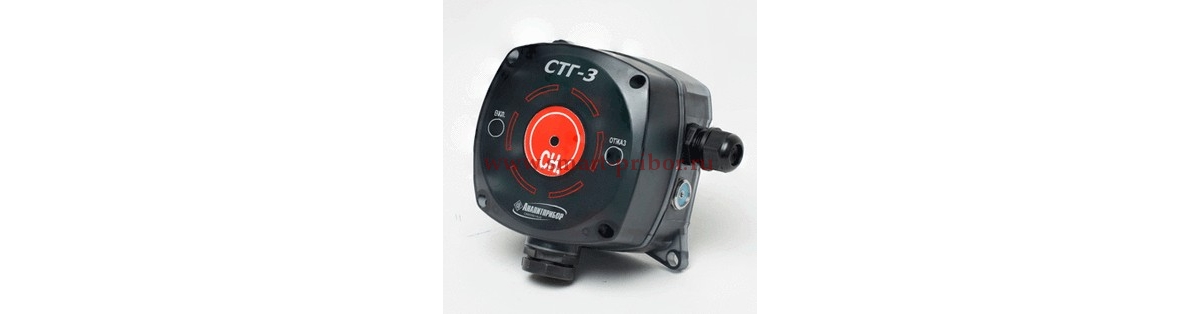

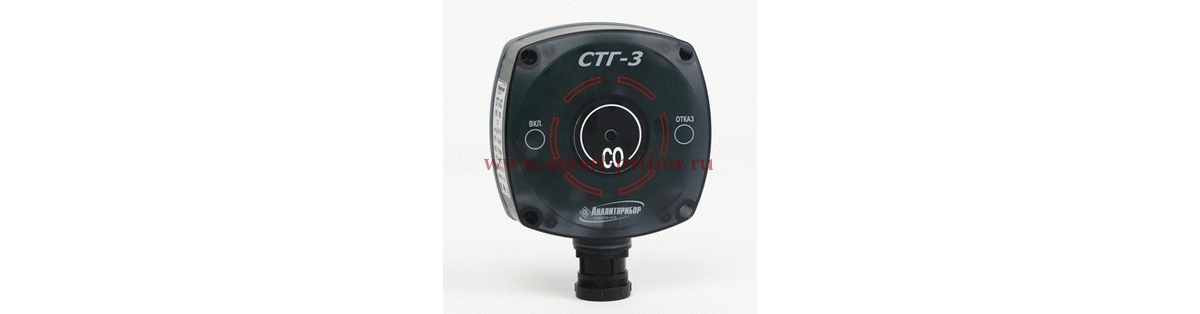

СТГ-3 сигнализатор загазованности, шлейфовый газосигнализатор токсичных и горючих газов

Предназначен для непрерывного контроля одного из следующих веществ:

  • Оксид углерода CO;
  • Сероводород H2S;
  • Хлор Cl2;
  • Аммиак NH3;
  • Диоксид азота NO2;
  • Хлороводород HCl;
  • Объемная доля кислорода O2;
  • Довзрывоопасные концентрации горючих газов Ex.

В газоанализаторе СТГ-3 применяются либо электрохимические, либо термохимические датчики, в зависимости от анализируемого компонента. Забор пробы осуществляется диффузионно.

Область применения:

  • контроль атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления, холодильных установок, гаражей и автопаркингов, предприятий теплоэнергетики, коллекторов и тоннелей;
  • горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов .

Предназначен для непрерывного контроля одного из следующих веществ:

  • Оксид углерода CO;
  • Сероводород H2S;
  • Хлор Cl2;
  • Аммиак NH3;
  • Диоксид азота NO2;
  • Хлороводород HCl;
  • Объемная доля кислорода O2;
  • Довзрывоопасные концентрации горючих газов Ex.

В газоанализаторе СТГ-3 применяются либо электрохимические, либо термохимические датчики, в зависимости от анализируемого компонента. Забор пробы осуществляется диффузионно.

Область применения:

  • контроль атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления, холодильных установок, гаражей и автопаркингов, предприятий теплоэнергетики, коллекторов и тоннелей;
  • горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов .
Наименование Контро-лируемый компонент Диапазон измерения, мг/м3 Порог 1, мг/м3 Порог 2, мг/м3 Участок
диапазона
измерений
Предел допускаемой основной погрешности Время срабатывания сигн-ии, с Время прогрева, мин
СТГ-3-СО
СТГ-3-И-СО
СО 0 – 200 20 100 0 – 20 Dд= ± 5 мг/м3 30 30
20 – 200 dд= ± 25 %
СТГ-3-H2S
СТГ-3-И-H2S
H2S 0 – 40 10 40 0 –10 Dд= ± 2 мг/м3 30
10 – 40 Dд= ± (2+0,25(Свх-10)) мг/м3
СТГ-3-SO2
СТГ-3-И-SO2
SO2  0 – 20 10 20 0 – 10 Dд= ± 2 мг/м3 30
10 – 20 dд= ± (2+0,25(Свх-10)) мг/м3
СТГ-3-Cl2
СТГ-3-И-Cl2
Cl2 0 – 25 1 5 0 – 1 Dд= ± 0,25 мг/м3 30
1 – 25 dд= ± 25 %
СТГ-3-NH3-20
СТГ-3-И-NH3-20
NH3 0 – 600 20 60 0 – 600 Dд= ± 5 мг/м3 60
СТГ-3-NH3-500
СТГ-3-И-NH3-500
2002000 - 500 200 – 2000 dд= ± 25 %
СТГ-3-O2
СТГ-3-И-O2
O2 0 – 30 %об 18 %об 23%об 0 – 30 Dд= ± 0,9 %об. 30
СТГ-3-NO2
СТГ-3-И-NO2
NO2 0 – 10 2 10 0 – 2 Dд= ± 0,5 мг/м3 30
2 – 10 Dд= ± 0,5+0,17(Свх-2)) мг/м3
СТГ-3-HCl
СТГ-3-И-HCl
HCl 5 – 30 5 5 5 – 30 dд= ± 25 % 60 60
СТГ-3-Eх
СТГ-3-И-Eх
Eх 0 – 50 % НКПР 10  20   0 – 50 Dд= ± 5 %НКПР 15 5



Дополнительные технические характеристики

 Характеристики Значения
Напряжение питания от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И
Потребляемая мощность

СТГ-3-Ех, СТГ-3-И-Ех- 3Вт,
остальные 2Вт
Способ передачи данных о загазованности



для СТГ-3-И:
посредством RS485 (протокол Modbus)
для СТГ-3:
посредством оптоэлектронного реле на каждый из порогов (40В, 0,2А)
Диапазон температуры окружающей среды



От -40 ºС до +50ºС
От -20 ºС до +50ºС (для модификаций СТГ-3-О2, СТГ-3-И-О2)
Степень защиты от влаги и пыли IP65 (в сборе с соединительной коробкой)
Звуковая сигнализация (только для СТГ-3-И) 85Дб
Габаритные размеры, масса 200мм*135мм*180мм, 0,8кг
Длина линии связи до 1000м
Кабель для монтажа



Для СТГ-3-ХХ:
КВВГЭ 4*1,5 (или аналогичный с наружным диаметром от 9 до 14мм)
Для СТГ-3-И-ХХ:
МКЭШВ 2*2*1,5 (или аналогичный с наружным диаметром от 9 до 14мм)
Срок службы датчика 3 года
Межкалибровочный интервал 6 месяцев
Межповерочный интервал 12 месяцев

Отличительные особенности:

  • сокращение количества кабельных линий связи;
  • шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
  • возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
  • возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
  • длина линии связи до 1000 м;
  • возможность передачи информации о концентрации контролируемых газов по Rs485 с адресным указанием датчика для СТГ-3-И;
  • световая (для всех) и звуковая  (для модификации СТГ-3-И) сигнализация по месту установки датчиков;
  • высокая степень защиты от пыли и влаги IP65;
  • возможность демонтажа датчика без нарушения целостности шлейфа;
  • средний срок службы датчика не менее 3 лет;

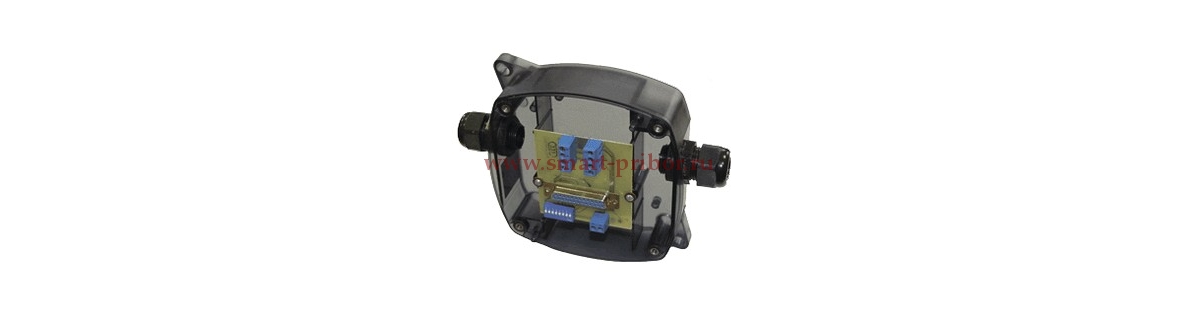

  • коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки;
  • межкалибровочный интервал работы по ПГС, не менее - 6 месяцев.
