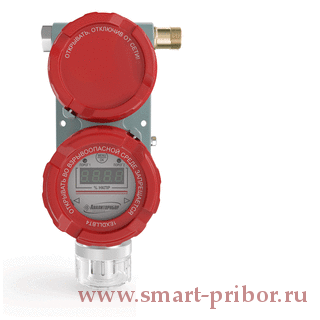

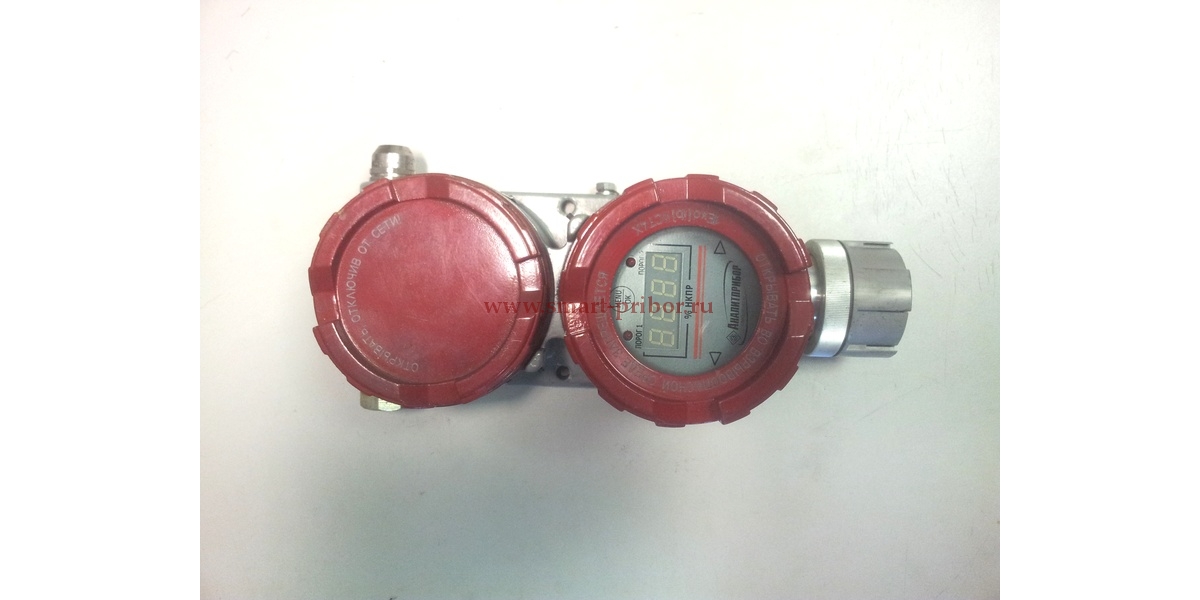

ДАК датчик - газоанализатор инфракрасный (НОВЫЙ)

Предназначен для автоматического непрерывного измерения довзрывоопасных концентраций метана (CH4), ацетона (C3H6O), дизельного топлива, толуола (C6H5-CH3), этилена (C2H4), бензола (C6H6), метанола (CH3OH), пентана (C5H12), этана (C2H6), бутана (C4H10), гексана (C6H14), этанола (C2H5OH), бензинов, пропана (C3H8), октана (C8H18), топлива для реактивных двигателей, керосина, нефти, объёмной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе во взрывоопасных зонах производственных помещений и наружных установок, а также для измерения объёмной доли ацетилена (С2Н2) в газовых магистралях технологических объектов.

  • Тип газоанализатора: стационарный.
  • Принцип действия: оптико-абсорбционный.
  • Способ забора пробы: диффузионный.
  • Материал корпуса: алюминий / нержавеющая сталь.
  • Степень защиты корпуса: IP 66

Область применения:

  • контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, на объектах добычи и транспортировки природного газа, других отраслей промышленности, а также работа в составе систем контроля атмосферы опасных производственных объектов;
  • системы контроля технологических процессов.

Предназначен для автоматического непрерывного измерения довзрывоопасных концентраций метана (CH4), ацетона (C3H6O), дизельного топлива, толуола (C6H5-CH3), этилена (C2H4), бензола (C6H6), метанола (CH3OH), пентана (C5H12), этана (C2H6), бутана (C4H10), гексана (C6H14), этанола (C2H5OH), бензинов, пропана (C3H8), октана (C8H18), топлива для реактивных двигателей, керосина, нефти, объёмной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе во взрывоопасных зонах производственных помещений и наружных установок, а также для измерения объёмной доли ацетилена (С2Н2) в газовых магистралях технологических объектов.

  • Тип газоанализатора: стационарный.
  • Принцип действия: оптико-абсорбционный.
  • Способ забора пробы: диффузионный.
  • Материал корпуса: алюминий / нержавеющая сталь.
  • Степень защиты корпуса: IP 66

Область применения:

  • контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, на объектах добычи и транспортировки природного газа, других отраслей промышленности, а также работа в составе систем контроля атмосферы опасных производственных объектов;
  • системы контроля технологических процессов.

Отличительные особенности ДАК (НОВЫЙ):

  • наличие сертификатов на метан, ацетон, топливо дизельное, этилен, толуол, бензол, метанол, пентан, этан, бензины, пропан, октан, бутан, гексан, этанол, топливо для реактивных двигателей, керосин, нефть;
  • временя работы газоанализаторов без корректировки показаний по ПГС-ГСО - 12 месяцев;
  • возможность выбора измеряемого компонента или суммы компонентов (устанавливается в меню потребителем);
  • метрология по пропану или метану, в не зависимости от контролируемого вещества;
  • сменный сенсор;
  • обслуживаемая оптика;
  • выбор вида взрывозащиты «оболочка» или «искробезопасная цепь»;
  • возможность шлейфового соединения с использованием RS-485 (для вида взрывозащиты «оболочка»);
  • наличие модификаций для работы при низких температурах до -60 и для работы при высоких - до +80;
  • наличие «сухих контактов» реле позволяет использовать прибор автономно, без применения вторичных блоков;
  • наличие реле «Отказ» позволяет дистанционно контролировать работоспособность прибора;
  • наличие цифровой индикации;
  • наличие световой сигнализации при срабатывании пороговых значений;
  • возможность установки пороговых значений «ПОРОГ1» и «ПОРОГ2» на всем диапазоне измерения;
  • повышенная устойчивость к воздействию неопределяемых компонентов;
  • защита от несанкционированного доступа (использование магнитного стикера);
  • эксплуатация, обслуживание, настройка датчика-газоанализатора производится без использования дополнительного оборудования.

Основные технические характеристики

Условное наименование

Единица физической величины

Поверочный компонент

Диапазон измерений по поверочному компоненту

Тип выходного сигнала

Рабочие температуры

ДАК-СО2-026

объемная доля, %

диоксид углерода

0 – 4*
0 – 10*
0 – 20*

4-20 мА
реле (250В; 1,0А)
RS485

от -40 до  +80

ДАК-СН4-027

% НКПР

метан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485

от -40 до  +80

ДАК-СН4-029

% НКПР

метан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485

от -60 до  +80

ДАК-ΣСН-030

% НКПР

пропан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485

от -60 до  +80

ДАК-СО2-031

объемная доля, %

диоксид углерода

0 – 4*
0 – 10*
0 – 20*

4-20 мА
RS485

от -40 до  +80

ДАК-СН4-032

% НКПР

метан

0 – 100

4-20 мА
RS485

от -40 до  +80

ДАК-ΣСН-033

% НКПР

пропан

0 – 100

4-20 мА
RS485

от -40 до  +60

ДАК-СО2-035

объемная доля, %

диоксид углерода

0 – 4*
0 – 10*
0 – 20*

4-20 мА
 реле (250В; 1,0А)
RS485, HART

от -40 до  +80

ДАК-СН4-036

% НКПР

метан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485, HART

от -40 до  +80

ДАК-СН4-037

% НКПР

метан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485, HART

от -60 до  +90

ДАК-ΣСН-038

% НКПР

пропан

0 – 100

4-20 мА
 реле (250В; 1,0А)
RS485, HART

от -60 до  +60

* Диапазон измерений газоанализаторов ДАК-СО2 определяется при заказе.

Контролируемые компоненты:

01. ДАК-СН4            СН4; С6Н6; С7Н8;  СН3-С(О)-СН3; С2Н4; топливо дизельное по ГОСТ 305-82;
                                   газ природный по ГОСТ 5542-87;
02. ДАК-ΣCH            С3H8; C2H6; C4H10;  C5H12; C6H14; C8H18; СН3ОН; С2Н5ОН;
                                   уайт-спирит по ГОСТ 3134-78; топливо для реактивных двигателей
                                   по ГОСТ 10227-86; газ сжиженный по ГОСТ 20448‑90;
                                   бензин автомобильный по ТР ТС 013/2011; бензин авиационный по ГОСТ 101 72;
                                   бензин неэтилированный по ГОСТ Р 51866-2002; керосин; нефть по ГОСТ Р 51858-2002.

Дополнительные технические характеристики

Характеристики

Значение

Примечание

Маркировка взрывозащиты

1Exd[ib]IIСT4 X/ 1Exd[ib]IIBT4 X

1ExdIIBT4

ДАК-31 …-33

ДАК-26, -27, -29, -30, -34 …-38

Степень защиты корпуса

IP 66



Потребляемая мощность, ВТ, не более

3,5

ДАК-37 - 6,0

Пределы основной погрешности

±(2,5+0,05·Свх)

для ДАК ΣСН, СН4

Время установления показаний Т0,9, с

10



Межповерочный интервал, месяцев

24



Габаритные размеры (ДхШхВ), мм

200х130х300

масса 4,0 кг

Стандартная комплектация:

В состав комплекта инструмента и принадлежностей входят следующие составляющие:

  1. прокладка ИБЯЛ.754142.205;
  2. колпачок поверочный ИБЯЛ.725313.010;
  3. трубка ПВХ 4х1,5.

По отдельному договору предприятие-изготовитель поставляет:

  1. баллоны с ГСО-ПГС;
  2. стилус ИБЯЛ.301146.006 (для проведения корректировки нулевых показаний и чувствительности).
  3. вентиль точной регулировки ИБЯЛ.306577.002 (из латуни);
  4. индикатор расхода ИБЯЛ.418622.003-04;
  5. кабельный ввод RITTAL М20х1,5 для газоанализаторов ИБЯЛ.418414.071-23 ... -25, -31 ... –33;
  6. кабельный ввод ВК-С-ВЭЛ2Б-М20-Exd-В1,5 для газоанализаторов ИБЯЛ.418414.071-26 ... –30;
  7. сменный фильтр ИБЯЛ.715141.089;
  8. ветрозащитный колпачок ИБЯЛ.713331.066;
  9. диск с сервисным ПО ИБЯЛ.431214.387.

Для обеспечения принудительного отбора пробы необходим заказ следующего оборудования:

  1. колпачок ИБЯЛ.305131.050 - 1 шт.;
  2. ниппель ИБЯЛ.713351.047 - 1 шт.;
  3. ниппель ИБЯЛ.714351.021 - 1 шт.;
  4. прокладка ИБЯЛ.754152.343 - 2 шт.;
  5. гайка накидная ИБЯЛ.758421.006-04 - 2 шт.

Для проведения ремонтных работ предприятие-изготовитель по отдельному договору поставляет:

  1. ИК датчик МИЛ-82 ИБЯЛ.418414.111 для газоанализаторов ИБЯЛ.418414.071-23, -26, -31;
  2. ИК датчик МИЛ-82 ИБЯЛ.418414.111-01 для газоанализаторов ИБЯЛ.418414.071-24, -27, -29,-32;
  3. ИК датчик МИЛ-82 ИБЯЛ.418414.111-03 для газоанализаторов ИБЯЛ.418414.071-25, -28, -30, -33;
  4. плату индикации связи и управления ИБЯЛ.687243.620;
  5. плату реле ИБЯЛ.687243.621;
  6. плату коммутации ИБЯЛ.687243.624.
Для заказа газоанализатора ДАК необходимо заполнить опросный лист.
