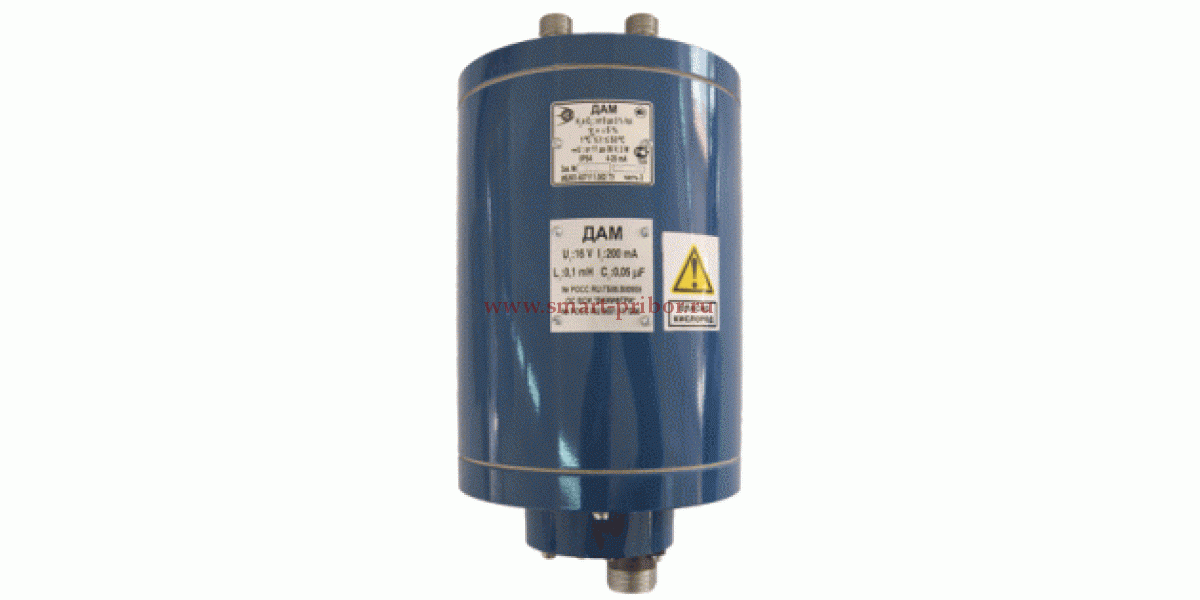

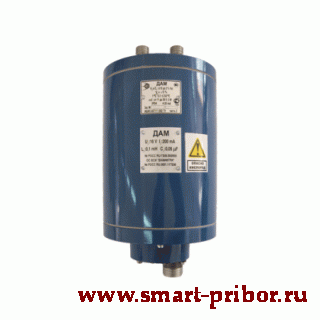

ДАМ датчик-газоанализатор термомагнитный

Предназначены для непрерывного контроля концентрации одного из следующих компонентов: Кислород (O2) Водород (H2), Диоксид углерода (CO2), Дейтерий.

  • Принцип действия: термомагнитный или термокондуктометрический.
  • Тип газоанализаторов:  стационарный.
  • Рабочее положение вертикальное: датчиком вверх.
  • Маркировка взрывозащиты: 1Exd[ib]IICT6X
  • Степень пылелвгозащиты: IP54



Предназначены для непрерывного контроля концентрации одного из следующих компонентов: Кислород (O2) Водород (H2), Диоксид углерода (CO2), Дейтерий.

  • Принцип действия: термомагнитный или термокондуктометрический.
  • Тип газоанализаторов:  стационарный.
  • Рабочее положение вертикальное: датчиком вверх.
  • Маркировка взрывозащиты: 1Exd[ib]IICT6X
  • Степень пылелвгозащиты: IP54



Питание датчиков-газоанализаторов ДАМ:

  • 11-16В - исполнения ИБЯЛ.407111.002, -01, -02;
  • 23,5 ± 12,5 В, 200мА - для невзрывоопасных зон;
  • 18 ± 7 В - для взрывоопасных зон [Exib]IIС

Диапазоны рабочих температур:

  • 1 - +50 °С;
  • -40 - +50 °С - исполнения ИБЯЛ.407111.002-01, -15, -16;
  • -10 - +60 °С - исполнение ИБЯЛ.407111.002;
  • +5 - +45 °С - исполнение ИБЯЛ.407111.002-02;

Основные технические характеристики

Обозначение

Определяемый компонент

Диапазон
измерений,
 объемная доля, %

Состав анализируемой среды

ИБЯЛ.407111.002-03

O2

0 – 2

кислород-аргон

-04

O2

0 – 5

кислород - азот

-05

O2

0 – 5

кислород - азот

-06

O2

0 – 10

кислород - азот

-07

O2

0 –  30

кислород - азот

-08

O2

0 – 50

кислород - азот

-09

O2

15 – 30

кислород - азот

-10

O2

0 – 2

кислород - дымовой газ*

-11

O2

0 – 5

кислород - дымовой газ*

-12

O2

0 – 5

кислород - дымовой газ*

-13

O2

0 – 10

кислород - дымовой газ*

-14

O2

0,0 – 10

кислород - дымовой газ*

-15

O2

0,0 – 21

кислород - воздух

-16

O2

0,0 – 30

кислород - воздух

-17

O2

0 – 10

кислород - ацетилен

-18

Н2

0 – 1

водород - азот

-19

Н2

0 – 2

водород - азот

-20

Н2

0 – 3

водород - азот

-21

Н2

60 – 100

водород - азот

-22

Н2

0 – 1

водород - воздух

-23

Н2

0 – 2

водород - воздух

-24

Н2

0 – 3

водород - воздух

-25

Н2

0 – 1

водород - кислород

-26

Н2

0 – 2

водород - кислород

-27

Н2

0 – 3

водород - кислород

-28

Н2

50 – 100

водород - углеводороды

-29

Н2

70 – 100

водород - углеводороды

-30

O2

0 – 1

кислород - водород

-31

O2

0 – 2

кислород - водород

-32

O2

0 – 3

кислород - водород

-33

 СO2

0 – 10

диоксид углерода - азот

-34

СO2

0 – 20

диоксид углерода - азот

-35

СO2

0 – 40

диоксид углерода - азот

-36

СO2

30 – 50

диоксид углерода - азот

-37

СO2

40 – 100

диоксид углерода - азот

-38

O2

0 – 1

кислород - дейтерий

-39

O2

0 – 3

кислород - дейтерий

-40

дейтерий

0 – 1

дейтерий - кислород

-41

дейтерий

0 – 3

дейтерий - кислород

-42

O2

0 – 2

кислород - дымовой газ**

-43

O2

0 – 5

кислород - дымовой газ**

-44

O2

0 – 10

кислород - дымовой газ**

-45

O2

0 – 5

кислород - дымовой газ**

-46

O2

0 – 10

кислород - дымовой газ**

-47

Н2

80 – 100

водород - азот

-48

Н2

90 – 100

водород - азот

-49

Н2

95 - 100

водород - азот

Примечания
*  -  состав дымовых газов:
объемная доля водорода (Н2) - до 1 %;
объемная доля метана (СН4) - до 1 %;
объемная доля диоксида углерода (СО2) - до 25 %;
азот (N2) - остальное.
** -  состав дымовых газов:
объемная доля водорода (Н2) - до 1 %;
объемная доля метана (СН4) - до 1 %;
объемная доля диоксида углерода (СО2)  от 7 до 13 %;
азот (N2) - остальное.
Модификации ИБЯЛ.407111. 002, -47..-49 могут используются для контроля чистоты водорода в генераторах.

Технические характеристики газоанализаторов ДАМ

Характеристики

Значение

Примечание

 Принцип действия

термомагнитный


термокондуктометрический

- исполнения ИБЯЛ.407111.002, -01 … -17, -42 … -46

- исполнения ИБЯЛ.407111.002-18 … -41, -47 … -49

 Выходные сигналы

токовый выход 4 - 20 мА

RS-485, протокол связи MODBUS-RTU

- кроме ДАМ ИБЯЛ.407111.002, -01, -02)

- только для ДАМ ИБЯЛ.407111.002 -03...-49)

 Маркировка взрывозащиты

1Exd[ib]IICT6X



 Степень пылелвгозащиты

IP54



 Габаритные размеры датчиков, не  более, мм

165х130х280



 Масса датчиков, не более, кг

5,0







Стандартная комплектация:

  1. Датчик-газоанализатор ДАМ;
  2. Принадлежности и запасные части;
  3. Техническая и эксплуатационная документация.

Дополнительно поставляется:

  1. Баллоны с поверочными газовыми смесями;
  2. Вентиль точной регулировки ВТР;
  3. Трубка поливинилхлорид 4х1,5;
  4. Индикатор расхода ИР;
  5. Блок БМС;
  6. Блок БПС-21М;
  7. СКАПО;
  8. Козырек для защиты от брызг;
  9. Побудитель расхода ПР-7В со взрывозащитой;
  10. Блок управления и индикации, пульт контроля.
