Датчик загазованности электрохимический ДАХ-М
Предназначен для непрерывного контроля концентрации следующих веществ:
- Окись углерода (CO);
- Сероводород (H2S);
- Оксид серы (SO2);
- Хлор (Cl2);
- Оксид азота (NO2);
- Хлороводород (HCl);
- Аммиак (NH3);
- Одорант (RSH);
- Кислород (O2).
Область применения газоанализаторов – контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых производств, других отраслей промышленности. Для применения в условиях крайнего Севера и Арктики.
- Принцип действия – электрохимический.
- Тип газоанализатора – стационарный.
- Забор пробы осуществляется диффузионно.
- Материал корпуса - угленаполненный полиамид / алюминий / нержавеющая сталь.
Исполнения газоанализаторов
Исполнение газоанализатора |
Напряжение питания, В |
Цифровая индикация |
Взрывозащита | Тип выходного сигнала |

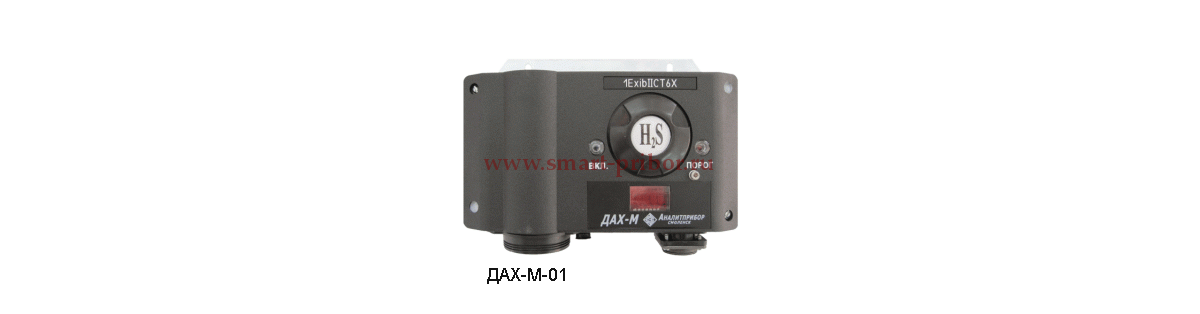

ДАХ-М-01 |
10-24 |
+ |
1ExibIICT6X |
4-20 мА |
ДАХ-М-03 |
10-16 |
- |
1ExibIICT6X |
4-20 мА |
ДАХ-М-04 |
10-16 |
- |
1ExibIICT6X |
4-20 мА |

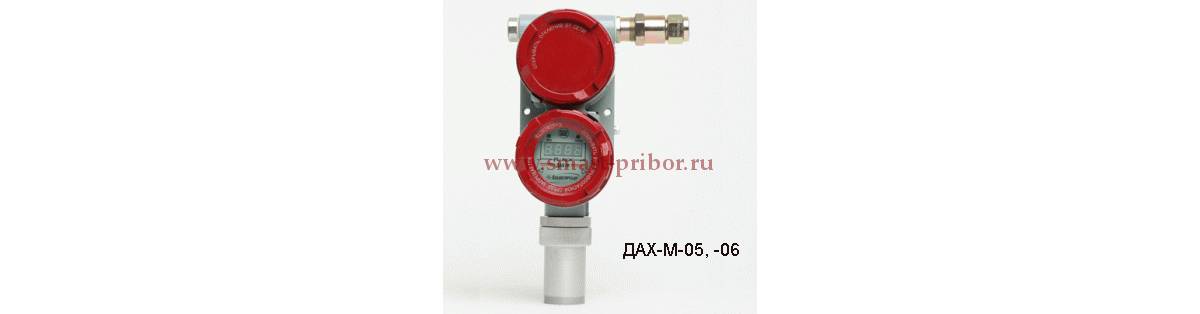

ДАХ-М-05 |
10-32 |
+ |
1ExibIICT6X |
4-20 мА |
ДАХ-М-05Х |
10-32 |
+ |
1ExibIICT6X |
4-20 мА, HART |
ДАХ-М-05ХН |
10-32 |
+ |
1ExibIICT6X |
4-20 мА, HART |
ДАХ-М-06 |
10-32 |
+ |
1ExibIICT6X |
RS485 |
ДАХ-М-06ТР |
10-32 |
+ |
1ExibIICT6X |
4-20 мА, реле (250В; 1,0А), RS485 |
ДАХ-М-06ТРХ |
10-32 |
+ |
1ExibIICT6X |
4-20 мА, реле (250В; 1,0А), RS485, HART |
ДАХ-М-06ТРХН |
10-32 |
+ |
1ExibIICT6X |
4-20 мА, реле (250В; 1,0А), RS485, HART |

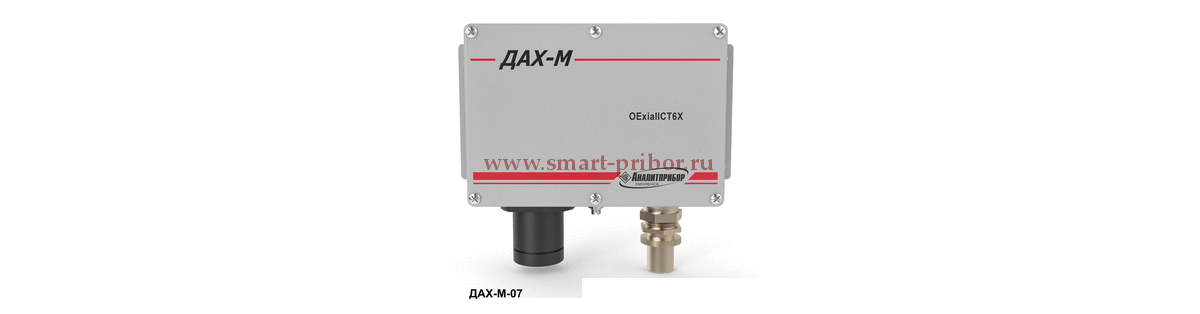

ДАХ-М-07 |
12-28 |
- |
0ExdiaIICT6X |
4-20 мА |
ДАХ-М-07Н |
12-28 |
- |
0ExdiaIICT6X |
4-20 мА |
Основные технические характеристики
Условное наименование |
Физическая величина |
Диапазон |
Значения порогов сигнализации ПОРОГ1 ПОРОГ2 |
|
ДАХ-М-ХХ-СО-200 |
мг/м3 |
от 0 до 200 |
20 |
100 |
ДАХ-М-ХХ-СО-1500 |
мг/м3 |
от 0 до 1500 |
* |
* |
ДАХ-М-ХХ-H2S-40 |
мг/м3 |
от 0 до 40 |
10 |
40 |
ДАХ-М-ХХ-SO2 -20 |
мг/м3 |
от 0 до 20 |
10 |
20 |
ДАХ-М-ХХ-Сl2-25 |
мг/м3 |
от 0 до 25 |
1 |
5 |
ДАХ-М-ХХ-NH3-600 |
мг/м3 |
от 0 до 600 |
20 |
100 |
ДАХ-М-ХХ-NH3-2000 |
мг/м3 |
от 0 до 2000 |
* |
* |
ДАХ-М-ХХ-O2-30 |
объемная доля, % |
от 0 до 30 |
23 |
18 |
ДАХ-М-ХХ-NO2-10 |
мг/м3 |
от 0 до 10 |
2 |
10 |
ДАХ-М-ХХ-HCl-30 |
мг/м3 |
от 5 до 30 |
5 |
25 |
ДАХ-М-ХХ-RSH-5 |
мг/м3 |
от 0 до 5 |
1 |
4 |
ДАХ-М-ХХ-Сl2-50 |
мг/м3 |
от 0 до 50 |
* |
* |
ДАХ-М-ХХ-O2-10 |
объемная доля, % |
от 0 до 10 |
2 |
4 |
ДАХ-М-ХХ-N2O4-20 |
мг/м3 |
от 0 до 20 |
5 |
10 |
ДАХ-М-ХХ-NO-100 |
объемная доля, млн-1 |
от 0 до 100 |
10 |
20 |
ДАХ-М-ХХ-NO-200 |
мг/м3 |
от 0 до 200 |
20 |
100 |
ДАХ-М-06-O2-25 |
объемная доля, % |
от 0 до 25 |
23 |
18 |
Примечания
1. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH);
2. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N2O4-20 является диоксид азота (NO2);
3. Диапазон показаний газоанализаторов ДАХ-М-ХХ-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
Для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М.
По дополнительному заказу датчики ДАХ-М поставляются с комплектом кабельного ввода (под бронированный
кабель, под металлорукав, под трубную проводку).
1. Датчик-газоанализатор ДАХ-М.
2. Комплект ЗИП.
3. Документация.
- Техническое описание на датчики-газоанализаторы ДАХ-М
- Руководство по эксплуатации на датчики-газоанализаторы ДАХ-М
- Руководство по эксплуатации на датчики-газоанализаторы ДАХ-М часть2
- Запасные инструменты и принадлежности (ЗИП) к датчикам-газоанализаторам ДАХ-М
- Монтажный чертеж и схемы подключения датчиков-газоанализаторов ДАХ-М
