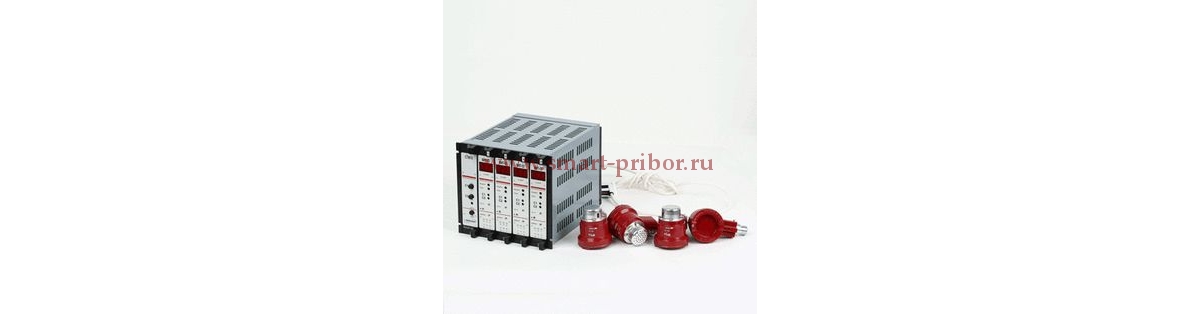

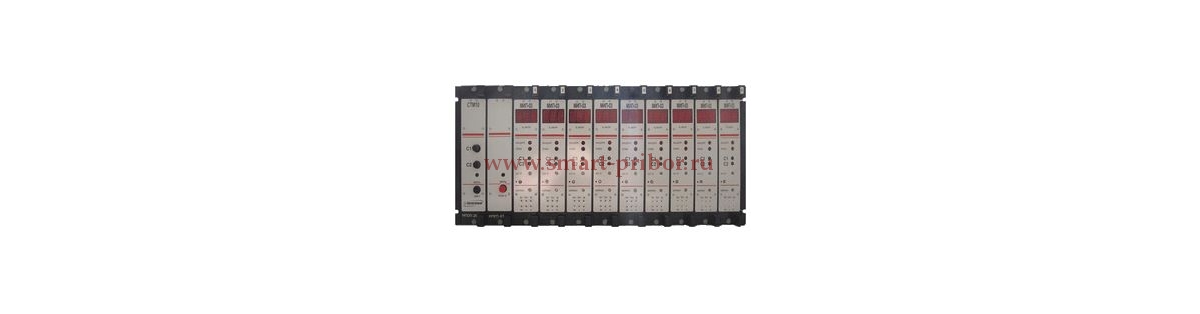

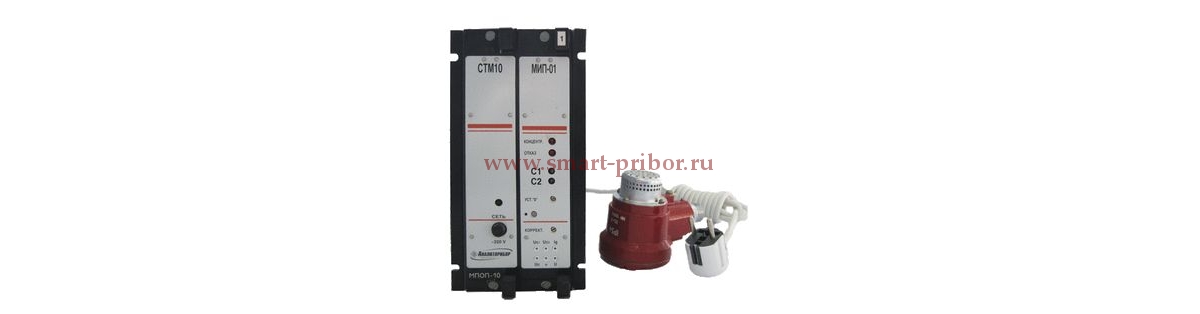

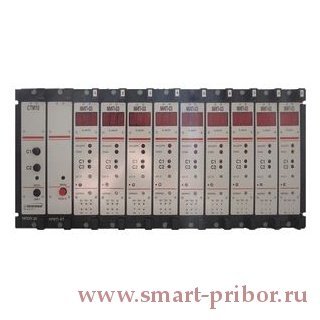

СТМ-10 стационарный сигнализатор горючих газов

Предназначен для непрерывного контроля в автоматическом режиме смесей горючих газов. Для анализа смесей в газоанализаторе используется термохимический датчик.

Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.

  • Тип газоанализатора - стационарный.
  • Принцип работы - термохимический.

Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где

  • N - количество каналов от 1 до 10;
  • (Р) - наличие резервного блока питания для нечетного количества каналов;
  • Д(П) - диффузионный (принудительный) забор пробы;
  • Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
  • (Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
  • (Г) - исполнение с поверочным компонентом гексаном;
  • (М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного  Регистров для использования на судах морского и речного транспорта.

Предназначен для непрерывного контроля в автоматическом режиме смесей горючих газов. Для анализа смесей в газоанализаторе используется термохимический датчик.

Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.

  • Тип газоанализатора - стационарный.
  • Принцип работы - термохимический.

Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где

  • N - количество каналов от 1 до 10;
  • (Р) - наличие резервного блока питания для нечетного количества каналов;
  • Д(П) - диффузионный (принудительный) забор пробы;
  • Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
  • (Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
  • (Г) - исполнение с поверочным компонентом гексаном;
  • (М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного  Регистров для использования на судах морского и речного транспорта.

Основные технические характеристики

Характеристики Значения Примечание

Диапазон измерения, % НКПР

0÷50



Диапазон сигнальных концентраций, % НКПР

5÷50



Стандартная установка порогов, % НКПР

1-й      2-й
7           11

порогирегулируемые

Основная абсолютная погрешность, % НКПР не более:
для измерения
для срабатывания сигнализации


± 5
± 1



Время срабатывания сигнализации, с, не более

10



Срабатывание «сухих» контактов релепри срабатываниисигнализации:
предварительной
аварийной
неисправности



одна группа
две группы
две группы



на каждом канале
на каждом канале
на блоке питания

Выходной унифицированный сигнал

(0 – 1) В или (4-20) мА

выбирается
потребителем

Температура окружающей среды, оС:





для блока питания и сигнализации

0 ÷ +50





-45 ÷ +50



для датчика

-60 ÷ +50

модификация с Н

для блока датчика

0 ÷ +50

прин. подача пробы

Напряжение питания, В:
переменное
резервное постоянное


220
24



для модификаций Р

Степень защиты:
для датчика
для блока сигнализации и питания


IP54
IP20





Дополнительные технические характеристики

Варианты исполнения СТМ-10

Количество каналов

Мощность, Вт

Габаритные размеры, мм

СТМ-10 -0001 Д(П) Ц(Б) (Н) (Г),-0201ДЦ (Г)

1

10

100х202х282

СТМ-10 -0001(Р)Д(П)Ц(Б)(Н)(М)(Г)

1

10

140х202х282

СТМ-10 -0002 Д(П)Ц(Б)(Г)

2

15

140х202х282

СТМ-10 -0003 (Р)Д(П)Ц(Б)(М)(Г)

3

20

220х202х282

СТМ-10 -0004 Д(П)Ц(Б)(Н)(Г)

4

25

220х202х282

СТМ-10 -0005 (Р)Д(П)Ц(Б)(М)(Г)

5

30

300х202х282

СТМ-10 -0006 Д(П)Ц(Б)(Г)

6

36

300х202х282

СТМ-10 -0007 (Р)Д(П)Ц(Б)(М)(Г)

7

42

380х202х282

СТМ-10 -0008 Д(П)Ц(Б)(Г)

8

48

380х202х282

СТМ-10 -0009 (Р)Д(П)Ц(Б)(М)(Г)

9

54

460х202х282

СТМ-10 -0010 Д(П)Ц(Б)(Г)

10

60

460х202х282

Датчик (для модификации Д)

----

----

137х72х71

Блок датчика (для модификации П)

----

----

290х160х260

Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.

1. СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), в т.ч. блок питания и сигнализации.

2. Датчики (для принудительного забора) в количестве N.

3. Комплект ЗИП.

4. Документация.
